在很多時候我們需要為位號格式增加一些自增長的字段，比如閥門的編號，設備的編號，而不是每次都需要手動的去輸入！

以下步驟可以幫你完成你的 想法：

1、在功能區上，依次單擊“常用”選項卡 “項目”面板 “項目管理器”“項目設置”

2、在“項目設置”樹狀圖中，展開“Plant 3D DWG 設置”。

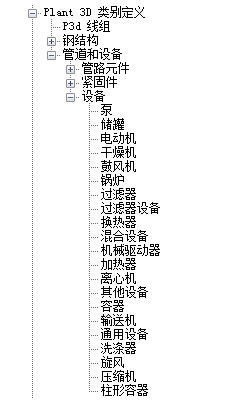

3、繼續展開該列表，直至找到某個 Plant 3D 對象類別定義（例如：“管道和設備”“設備”）并單擊。

4、在“類別設置”窗格上的“位號格式”下，單擊“新建”。

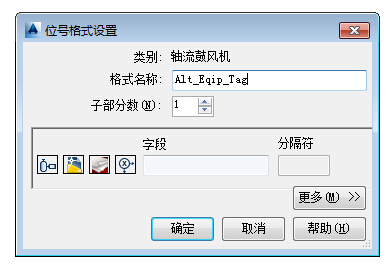

5、在“位號格式設置”對話框中，執行以下操作：

• 在“格式名稱”框中，輸入新格式的名稱（例如：“Alt_Equip_Tag”）。
• 在“子部分數”框中，輸入一個數字，或者單擊箭頭，直至所需的子部分數出現。
• 單擊“表達式”圖標（該行中的最后一個圖標）。

6、在“定義表達式”對話框中，執行以下操作：

• 在“自動生成”下，選中“自動生成表達式”復選框。根據需要單擊“項目字段”（或“圖形字段”）。
• 單擊“項目”圖標。

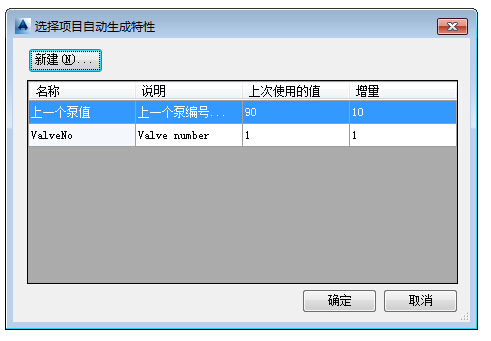

7、在“選擇項目自動生成特性”對話框中，單擊“新建”。

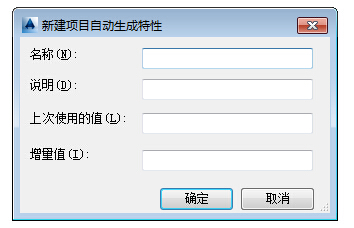

8、在“新建項目自動生成特性”對話框中，執行以下操作：

• 在“名稱”框中，輸入新特性的名稱。
• 在“說明”框中，輸入新特性的說明。
• 在“上次使用的值”框中，輸入要用作新特性的最后一個值的值。
• 在“增量值”框中，輸入新特性的增量值。

9、單擊“確定”，直至所有打開的對話框關閉。
