板的繪制過程是什么？

步驟：

1、 選擇合適類型的板，編輯設置版的規格和材質

2、  按照版圖進行放置

3、 修改板的高度（看文字說明）

4、 注意板要一塊一塊繪制

5、 注意看詳圖

技術要點：

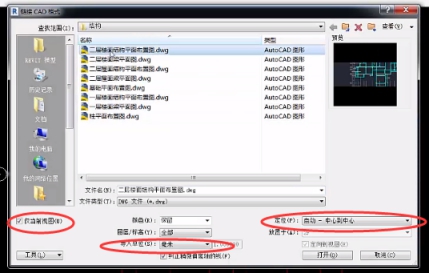

1、 打開插入選項卡中的鏈接CAD，選擇需要的CAD圖，勾選僅當前視圖、導入單位選擇毫米、定位選擇自動中心到中心，使用快捷鍵AL對齊到軸網，由背景更改為前景，方便繪制。

2、選擇拾取線進行繪制（或其他方式），然后使用TR命令進行修剪，最后進行標高的調整（使用EL進行查看標高是否符合要求），進行繪制是要一塊一塊地進行繪制。

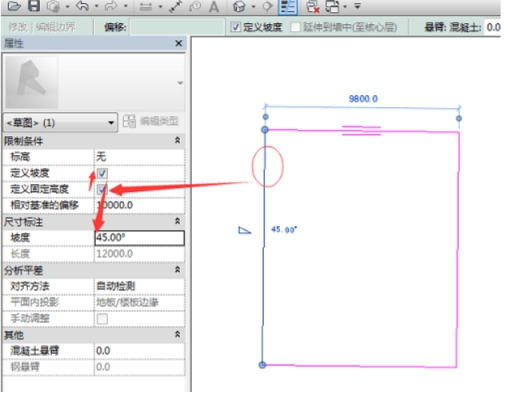

3、如何繪制斜樓板：

1）創建樓板邊界后，選中需要修改的草圖邊界

2）勾選定義固定高度，再勾選“定義坡度”，最后在尺寸標注欄的“坡度”中輸入坡度值（可在CAD圖中查找或自己計算）。然后點擊“完成繪制”按鈕即可完成斜板的繪制。

4、如何在樓板上開洞：常常使用豎井功能創建洞口

1）在需要的位置繪制洞口形狀，并選擇完成按鈕，完成豎井洞口的創建

2）點選中繪制的豎井，在左側屬性窗口選擇修改豎井的底部約束條件和頂部約束。

3）或者可直接在三維視圖中，勾選剖面框（方便看圖和移動），拖拽豎井的端點進行移動，將端點移動到需要的位置
