窗的繪制，首先選擇基于墻的公制常規模型將族類別設置為“窗”，窗一般分平面窗和凸窗。繪制凸窗時有以下要點：根據平面圖、立面圖、剖面圖確定窗的尺寸；使用拉伸和放樣進行創建；注意選擇子類別并添加材質。窗的放置有以下要點：定位時，根據平面圖確定位置，根據立面圖確定高度；放置完后進行調整時，根據柱的位置調整水平位置，根據梁和墻飾條的位置調整高度。
打開CAD圖，測量凸窗的總高度和寬度分別為2500和900。打開Revit新建一個族，選擇基于墻的公制常規模型，修改族類別為窗。接著打開立面圖的放置邊，使用拾取線繪制洞口，再使用快捷鍵“TR”進行修剪，打開三維圖查看。

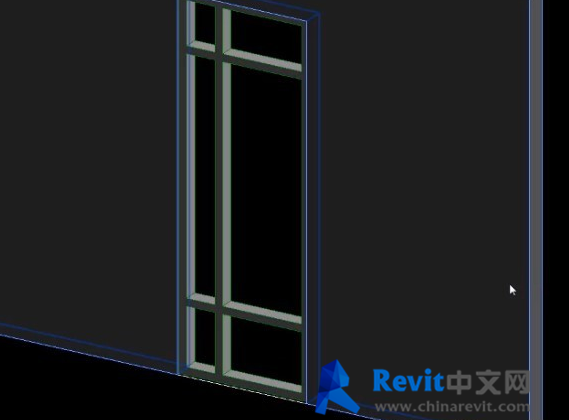

首先進行平面窗框的繪制，回到放置邊，打開“創建”選項的“拉伸”，使用矩形，接著將它偏移50，使用空格鍵。接著打開CAD圖，利用快捷鍵測量窗框距離邊框的長度為300、400和500。接著使用拾取線繪制出這三個距離的框線位置，再偏移50繪制，使用快捷鍵“SL”將需要打斷的部分進行打斷，再使用“TR”進行修改。將拉伸終點和起點設置為50和-50，材質關聯族參數設置為窗框，子類別修改為框架，平面窗框即繪制完成。對照CAD圖可發現窗框方向畫反了，選擇窗框使用快捷鍵“RO”旋轉180°，便無誤了。
接著進行凸窗窗框的繪制，同樣線測量外側與外墻的距離，再使用放樣進行繪制。先繪制放樣路徑，從最外圍開始向內繪制。繪制好其中一個窗框后，調整其位置，再進行復制，這樣兩側窗框就繪制好了，再對窗框進行連接，確保圖中沒有接口，窗框即繪制好了。玻璃的繪制同平面窗。
