Revit如何導出PDF格式圖紙？下面就來講解一下。
1、點擊左上方"應用程序菜單"即“R”圖標，選擇打印選項
2、在彈出的對話框中，需要設置圖紙“打印范圍”，選擇所選的視圖/圖紙選項，點擊選擇按鈕，選擇我們需要打印的圖紙。

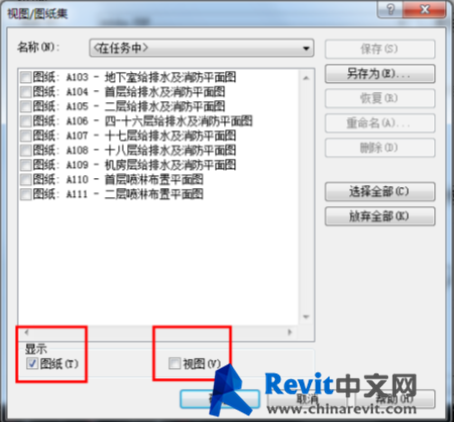

3、在彈出的視圖和圖紙集對話框中，可以直接勾選圖紙，選擇我們需要打印的圖紙。

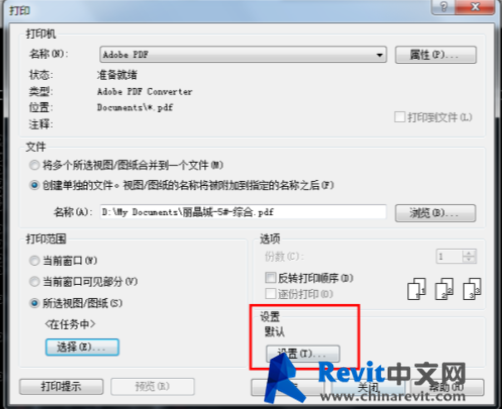

4、圖紙選擇完成之后，對打印的圖紙進行設置，點擊右下角設置

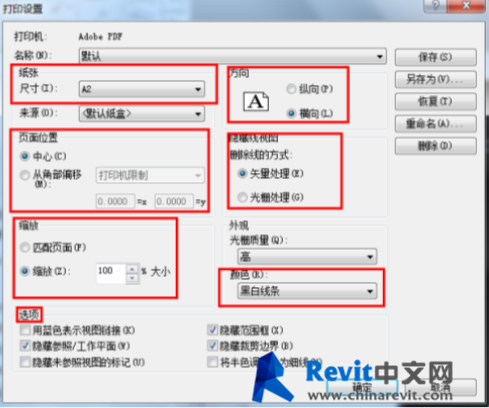

5、再打印設置中，設置內容有：紙張尺寸選項，打印方向，頁面布置一般選擇為中心，隱藏線視圖選擇矢量處理，顏色為黑白線條
注意：選項中的內容是否勾選對圖紙影響
6、對于沒有所需要的圖紙，可以在打印對話框中，點擊屬性按鈕，在設置中添加自己所需要的圖紙尺寸。
