      Revit技巧 | Revit墻洞口怎么開?Revit如何給墻挖非穿透性的洞?

      發布于:2024-11-18 06:00:01
      首頁/技術分享/Revit
      收藏
      1352

      BIM中文網

      更多

          Revit小技巧

          Revit在墻中挖出非穿透的洞

          Revit自帶的洞口命令都是穿透性的,“面洞口”、“豎井洞口”、“墻洞口”、“垂直洞口”等,只要碰到樓板、墻等,就會形成穿透性的洞口。那怎么在不重新建族的情況下畫出非穿透的洞呢?

          對了,可能好多小伙伴已經想到了——“內建模型”。

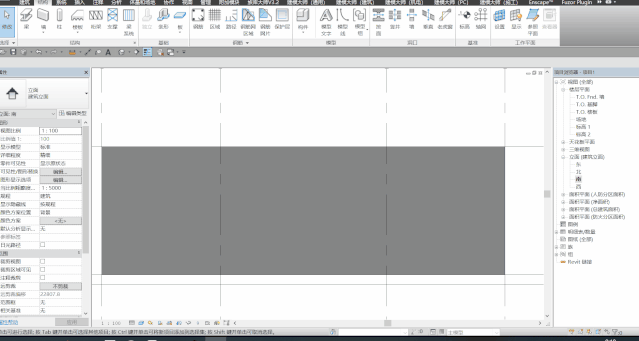

          1、點擊構件,內建模型,選擇空心拉伸,如圖:


          2、要在完成模型前選擇剪切要不然會提示錯誤如圖:


          以上方法同樣適合給樓板等開不穿透的洞。

          在建模過程中,Revit軟件中自帶的命令,會有一定的局限性,那么可以通過構件和內建模型的相互搭配使用,合理運用內建模型,也可以起到相應的作用,并且可以自控。
