      Revit技巧 | Revit復雜屋頂?shù)睦L制方法:一分鐘學會Revit拉伸屋頂?shù)膭?chuàng)建

      發布于:2024-10-15 11:50:01

      BIM中文網

      更多

          文章來源:一起學BIM

          屋頂?shù)膭?chuàng)建基礎知識

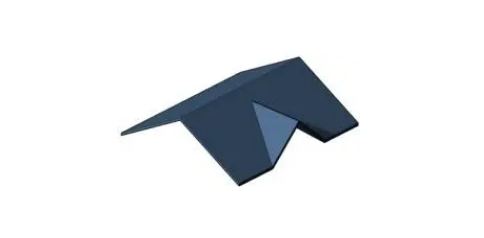

          屋頂?shù)膭?chuàng)建一般分為兩類最為常用,包括:拉伸屋頂和跡線屋頂。

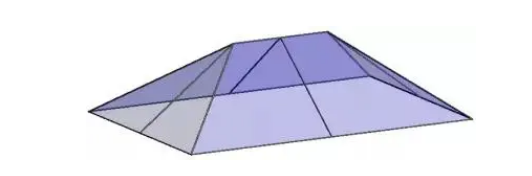

          跡線屋頂

              屋頂周界的二維閉合環草圖

              在平面視圖中選擇墻或繪制線時創建

              在繪制它的視圖標高處創建

              高度由“基準高度偏移”屬性控制

              洞口由其他閉合環定義

              坡度是在向繪制線應用坡度參數時定義的


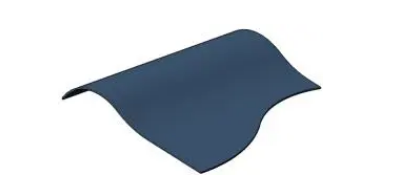

          拉伸屋頂

              屋頂輪廓的開放環草圖

              在立面視圖中使用線和弧繪制輪廓時創建

              高度由草圖在立面視圖中的位置來控制

              深度由Revit基于草圖的大小計算(除非您指定了起點和終點)

          繪制拉伸屋頂?shù)妮喞獣r(shí),使用參照平面很有幫助。例如,繪制三個相互平行的垂直參照平面,然后繪制一個與三個垂直平面都相交的水平參照平面。


          通過“拉伸屋頂”工具,可以創建具有簡單坡度的屋頂。

          要?jiǎng)?chuàng)建具有復雜坡度的屋頂,可以使用體量。

          創建拉伸屋頂后,可以變更屋頂主體,或編輯屋頂?shù)墓ぷ髌矫妗?/p>

          玻璃斜窗

          可以使用跡線方法或拉伸方法創建玻璃斜窗。玻璃斜窗具有一條或多條坡度定義線,并能連接到幕墻和基本墻類型。


          操作說明

          1、顯示樓層平面視圖或天花板投影平面視圖;

          2、單擊“建筑”>“構建”>“屋頂”下拉選項>(跡線屋頂)。注意如果試圖在最低標高上添加屋頂,則會出現一個對話框,提示您將屋頂移動到更高的標高上。如果選擇不將屋頂移動到其他標高上,revit會隨后提示您屋頂是否過低;

          3、在“繪制”面板上選擇某一繪制或拾取工具,若要在繪制之前編輯屋頂屬性,請使用“屬性”選項版。提示使用“拾取墻”命令可在繪制屋頂之前指定懸挑。在選項欄上,如果希望從墻核心處測量懸挑,請選擇“延伸到墻中(至核心層)”,然后為“懸挑”指定一個值;

          4、為屋頂繪制或拾取一個閉合環;

          5、指定坡度定義線。選擇要修改的線,在“屬性”選項板上單擊“定義屋頂坡度”,修改坡度值;

          6、單擊完成,查看三維視圖。

          拉伸屋頂

          1、屋頂輪廓的開放環草圖。繪制拉伸屋頂?shù)妮喞獣r(shí),使用參照平面很有幫助。例如,繪制三個相互平行的垂直參照平面,然后繪制一個與三個垂直平面都相交的水平參照平面。

          2、在立面視圖中使用線和弧繪制輪廓時創建。通過“拉伸屋頂”工具,可以創建具有簡單坡度的屋頂。

          3、高度由草圖在立面視圖中的位置來控制。要?jiǎng)?chuàng)建具有復雜坡度的屋頂,可以使用體量。

          4、深度由Revit基于草圖的大小計算(除非您指定了起點和終點)。創建拉伸屋頂后,可以變更屋頂主體,或編輯屋頂?shù)墓ぷ髌矫妗?/p>

          操作步驟

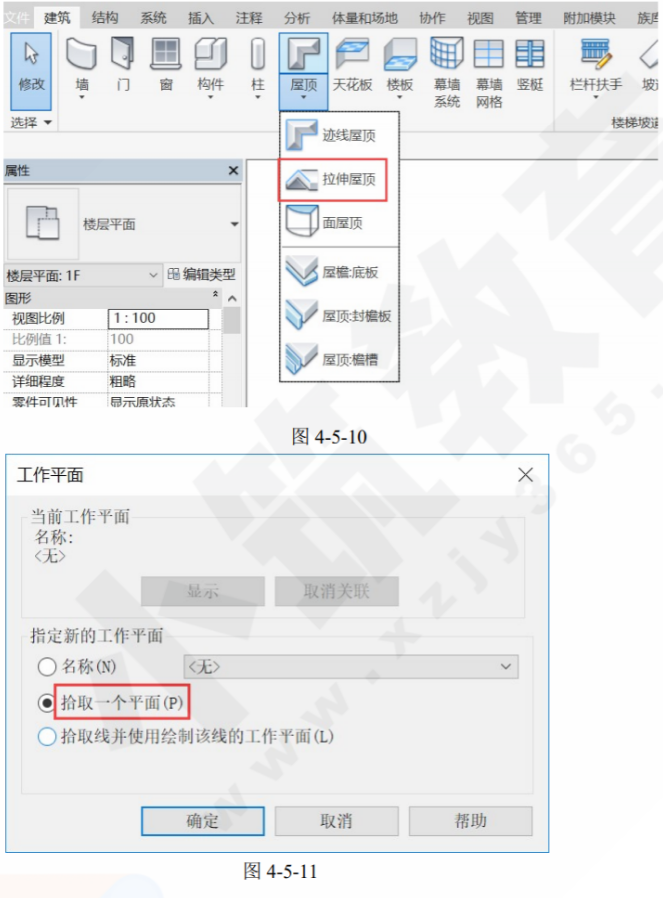

          拉伸屋頂可處理從平面上不能創建的屋頂,而從立面上創建的屋頂。拉伸屋頂可以通過點擊“建筑”選項卡下“構建”面板中的“屋頂”命令下三角,在下拉選項中選擇“拉伸屋頂”,彈出“工作平面”的設定,點擊“拾取一個平面”,選擇任意一條軸線或參照平面(最常用的輔助線型平面,可在其平面上創建圖元或作為輔助線使用,單無法在三維視圖中創建,無法彎曲繪制,快捷鍵為RP),彈出轉到視圖窗口,選擇其中一個立面視圖,如圖4-5-10~4-5-12所示

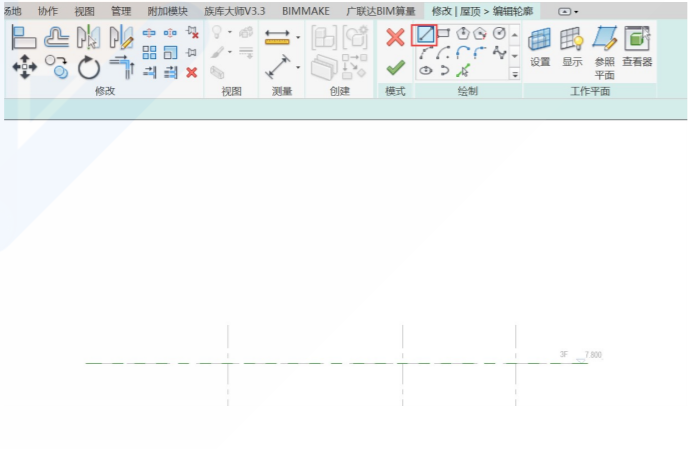

          2.轉到立面視圖后,彈出“設定屋頂參照標高和偏移”,進行設定即可(實際拉伸屋頂高度是由在里面中繪制的高度確定的)。點擊確定后,在立面視圖下進入草圖繪制模式,可以選擇不同的繪制方式,也可以在此視圖下創建參照平面輔助輪廓的繪制。下面簡單繪制一個輪廓作為舉例(輪廓不應斷開、相交,輪廓線即為屋頂線位置),選擇直線繪制方式,如圖所示:

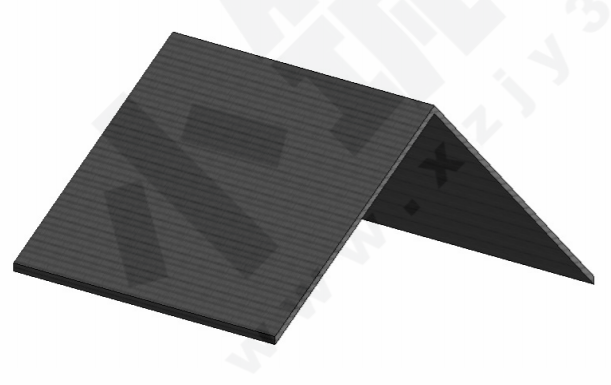

          3.繪制完成后,點擊綠色對勾確認,切換到三維視圖,可以查看拉伸屋頂效果(屋頂?shù)暮穸燃安馁|(zhì)設置與板設置方式相同,該屋瓦效果修改視圖控制欄中“視覺樣式”為“真實”即可,該命令位于視圖控制欄左數第三個),如圖:
