給水管道按材質、規格、連接方式分別列項，按設計圖示管道中心線以長度計算。
計算公式為：管長=水平長度+豎直長度

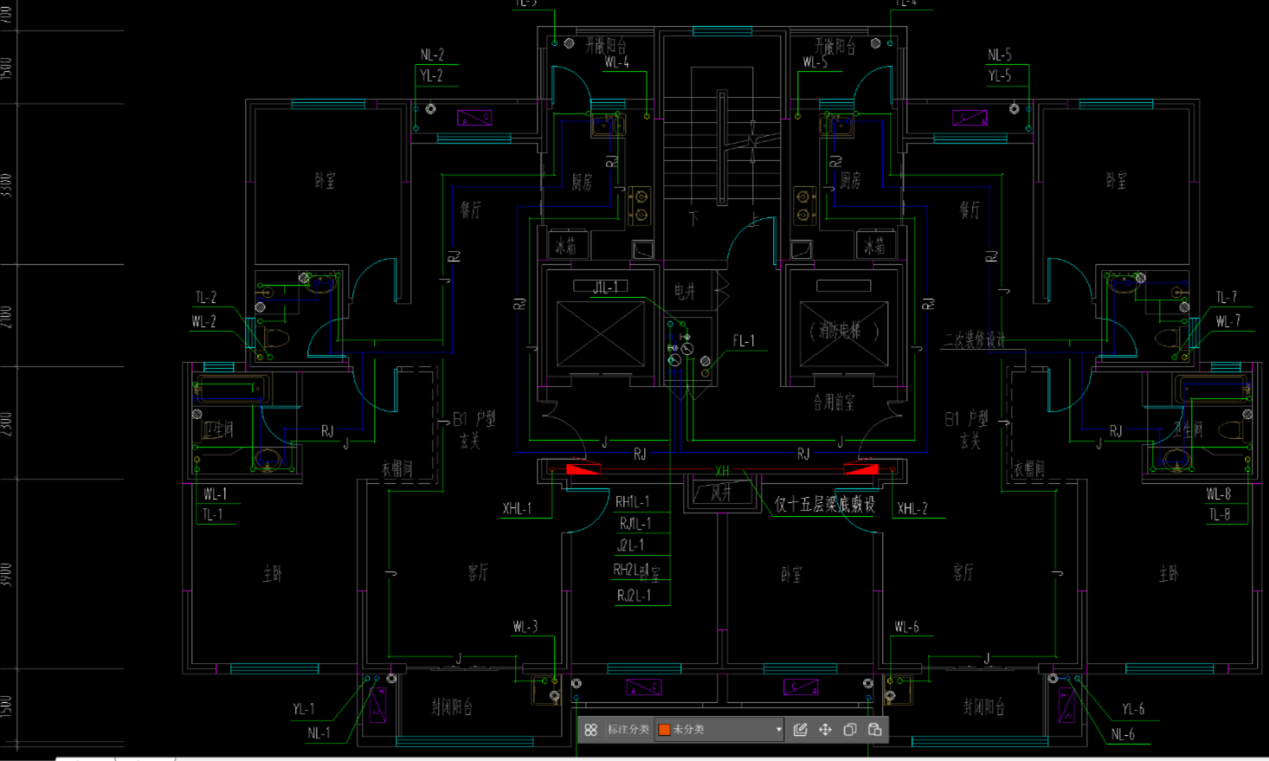

今天我們來計算某住宅樓戶內的給水支管工程量，這里以B戶型西戶為例，查看平面圖及系統圖，確定墊層內敷設的水平管標高為層底標高，相對標高即為0.000。
設計說明中明確分戶水表后埋地給水及熱水支管采用PPR管，熱熔連接，則計算工程量按規格分類即可，該層給水橫支管規格有De25、De20、De15。接下來以De25給水管為例進行計算：
（1） 水平長度計算

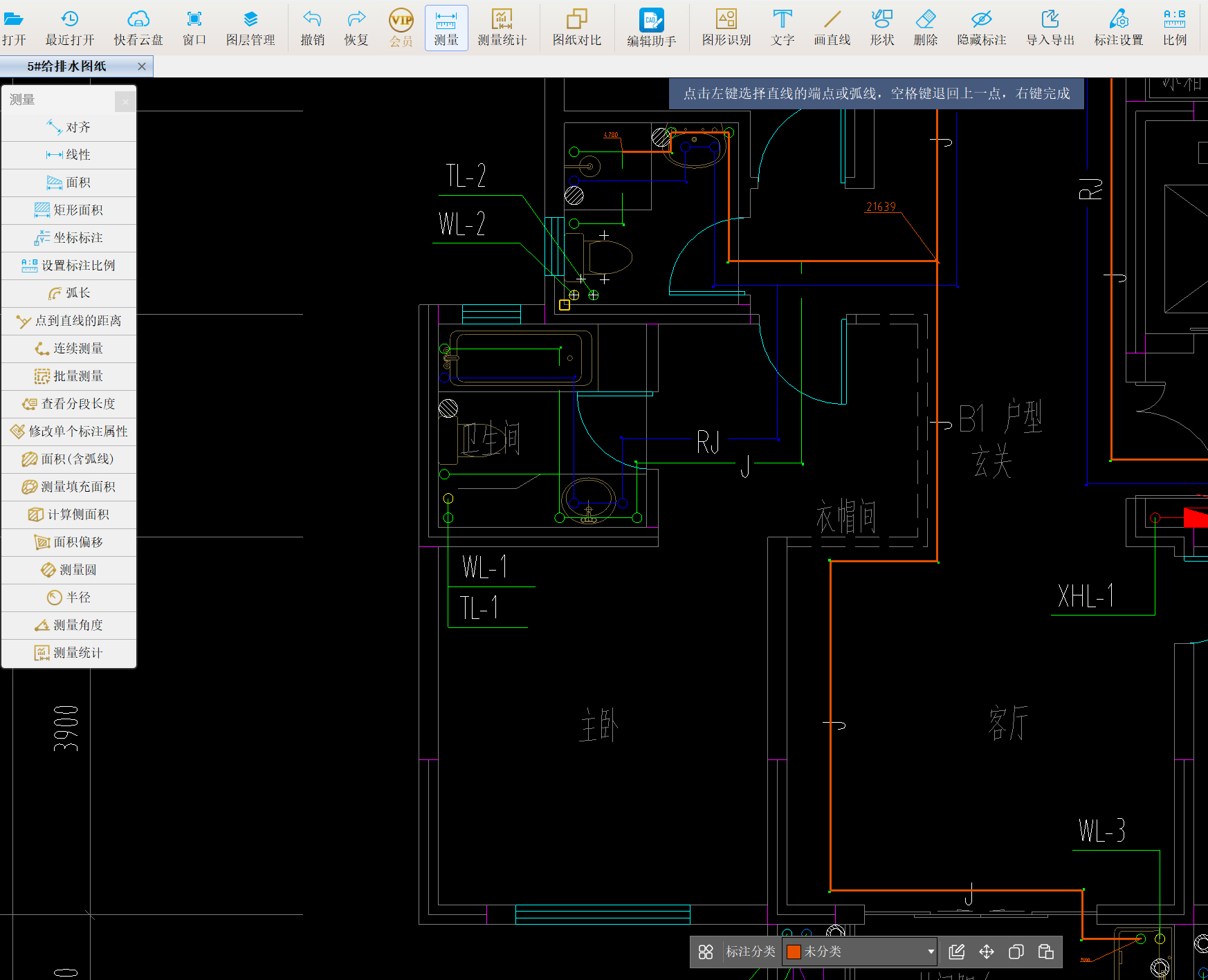

在平面圖上找到相應的變徑點，從起點開始使用CAD快速看圖中的【連續測量】功能，依次點擊管道的彎折點，遇到管道分叉點時，點擊鼠標右鍵完成，白色線段變?yōu)榧t色，表示這一段已測量完成。任意位置點擊鼠標左鍵，生成相應的管線長度，本例為21639（mm）。

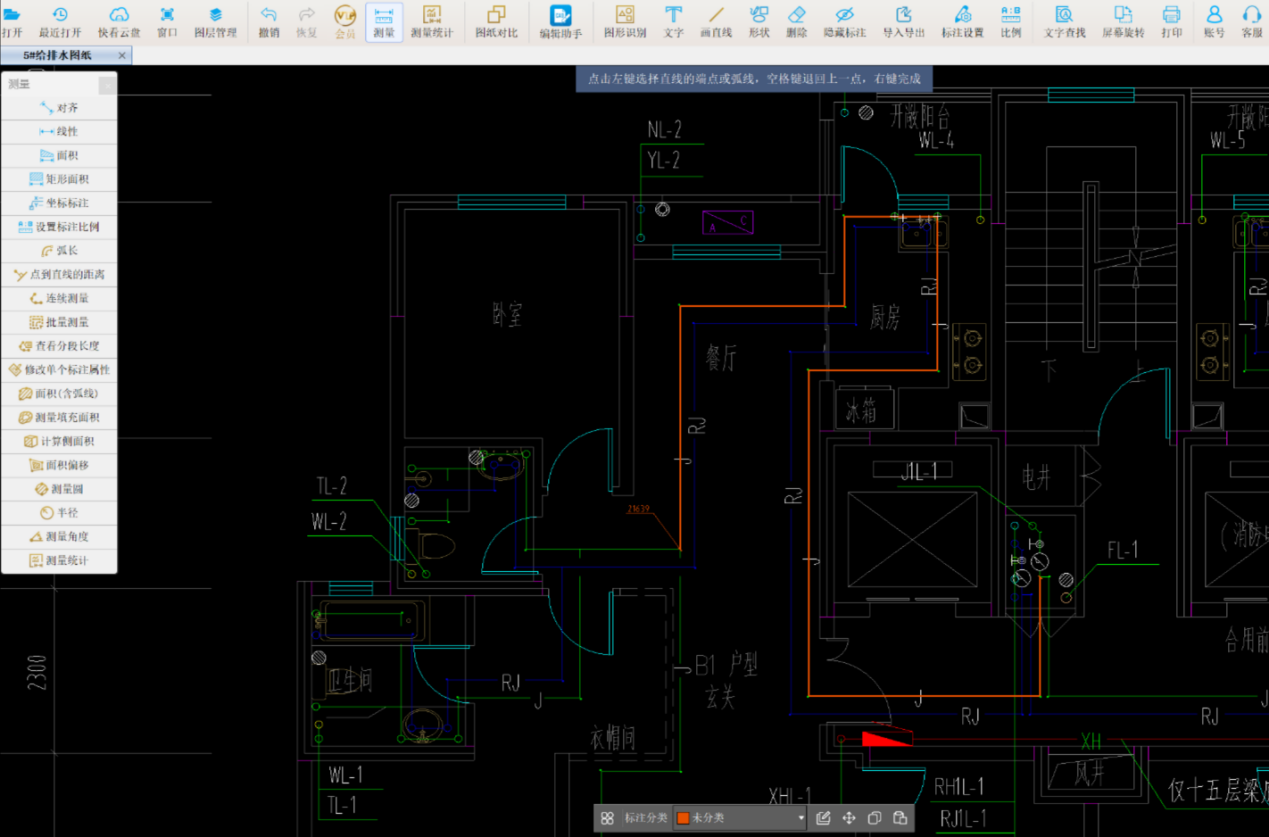

接著以管道分岔點為起點，分別以兩個方向使用【連續測量】命令，分別得到兩段管長為4780（mm）和11300（mm）。注意：測量遇到立管時，點擊立管中心。

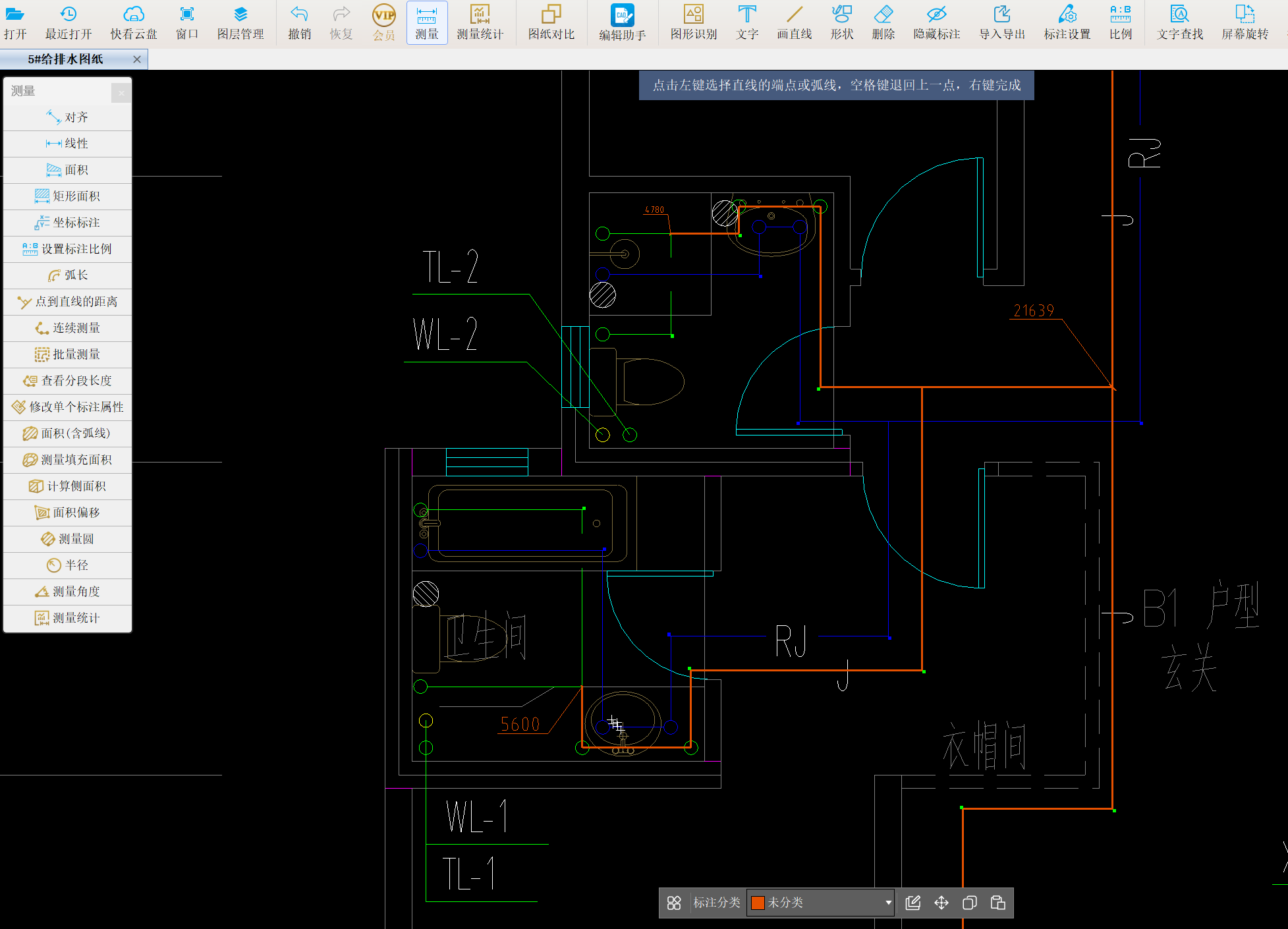

最后一個路徑長度仍然使用該功能，輕松得到管長為5600（mm）。

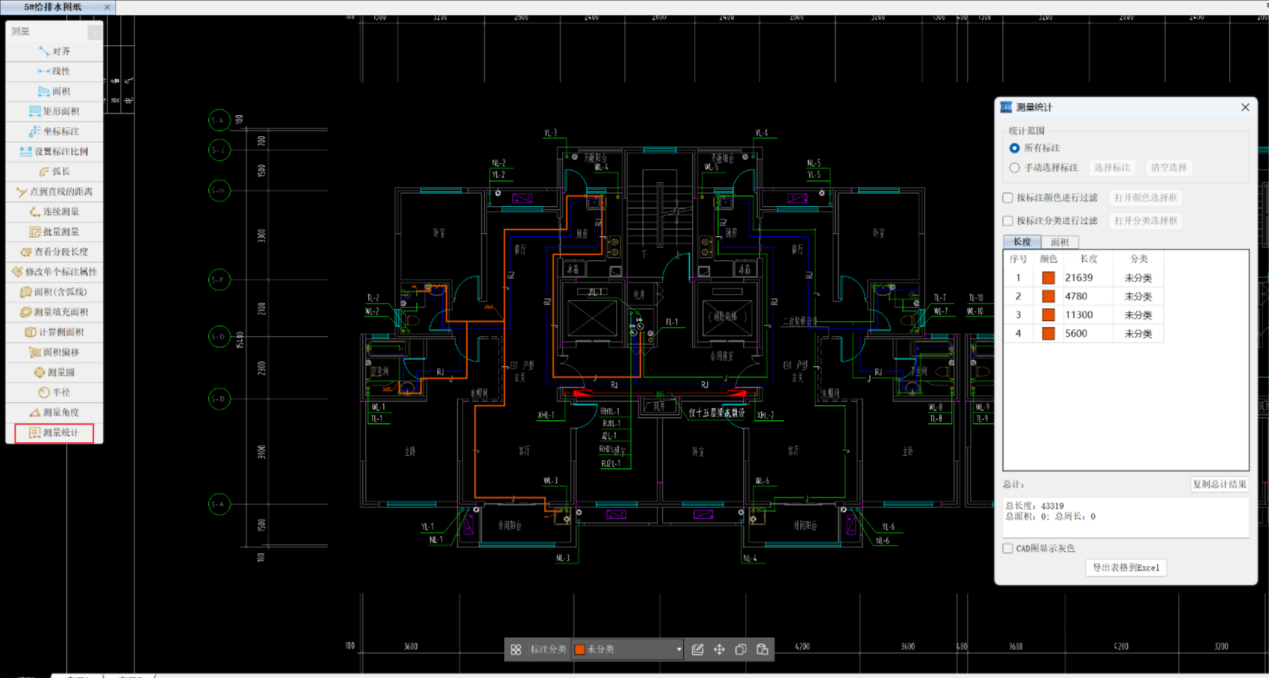

當測量段數較多時，圖紙上不需來回查找，可以使用【測量統計】功能，得到各段數據。
（2） 豎向長度計算

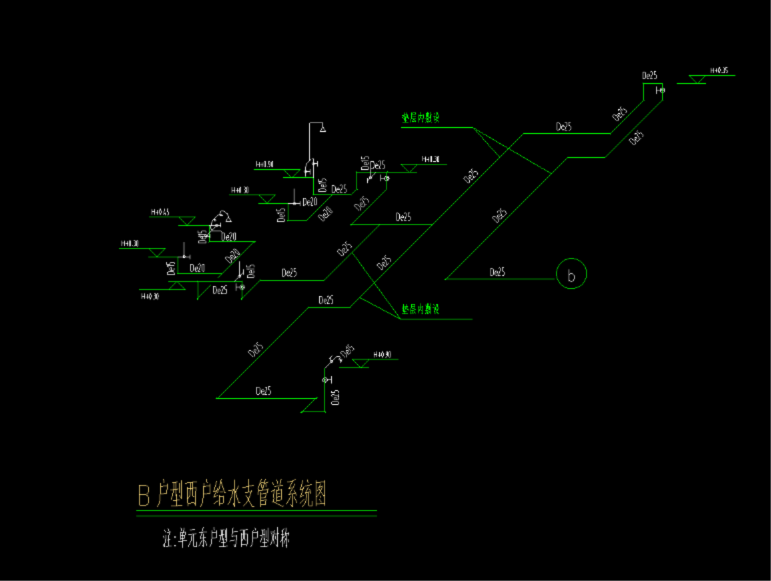

由給水系統圖可得，De25給水管豎向長度為：0.35*2+0.3*4=1.90m
匯總計算De25管長=21.639+4.780+11.300+5.600+1.90=45.219m
給水排水管道-給水支管工程量水平、豎向的長度，可以用CAD快速看圖連續測量一鍵完成，測量統計輕松統計結果，非常方便。
