1工程概況
水箱支架縱梁采用80*40*2.5C型鋼，橫梁采用雙拼80*40*2.5C型鋼，最大水深高度為35cm，水箱支架具體設計如下所示；
水箱支架布置平面圖
2計算依據
[1]《建筑結構荷載規范》（GB 50009）；
[2]《建筑樁基技術規范》（JGJ 94）；
[3]《建筑地基基礎設計規范》（DBJ15-31）；
[4]《建筑工程施工質量驗收統一標準》（GB 50300）；
[5]《建筑施工高處作業安全技術規范》（JGJ 80）；
[6]《鋼結構設計標準》（GB 50017）；
3材料參數

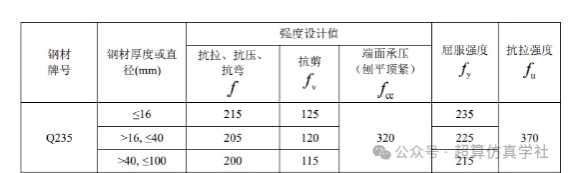

C型鋼材料參數及強度如下所示：
本設計鋼材厚度均小于16mm，抗拉強度為215MPa，抗剪強度為125MPa。
面板采用4mm厚玻璃鋼，抗拉強度為200MPa。
4設計荷載
4.1自重
4.2水荷載
水的容重為10kN/m3，最大水深為35cm，面荷載為3.5kN/m3。
5荷載組合及工況考慮
本計算書采用概率極限狀態法設計，強度驗算采用基本組合，剛度驗算采用標準組合：
基本組合：1.35自重+1.35水荷載
標準組合：1.0恒載+1.0活載
6有限元模型建立
采用Midas Civil建立支架整體計算模型，玻璃鋼采用板單元建立，C型鋼桿件均采用梁單元建立，采用一般支撐作為邊界條件，模型如下所示：
荷載采用面荷載添加，添加荷載如下所示；
有限元模型邊界定義圖
7計算結果
7.1C型鋼內力計算結果
基本組合作用包絡下，C型鋼強度計算結果如下所示；
由計算可知：最大組合應力為188.34MPa<215MPa，最大剪應力為26.68MPa<125MPa，強度滿足要求。
7.24mm玻璃鋼強度計算
基本組合作用包絡下，玻璃鋼強度計算結果如下所示；
由計算可知：最大組合應力為10.86MPa<200MPa，最大剪應力為6.17MPa<100MPa，強度滿足要求。
7.3整體結構剛度計算
標準作用組合下，變形計算結果如下所示：

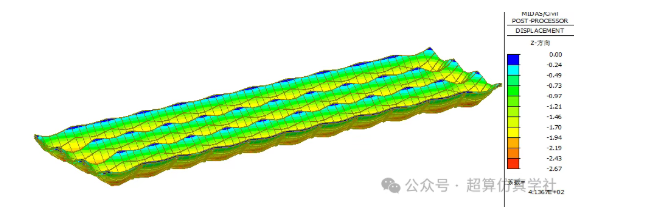

變形圖（mm）
由計算可知，最大變形出現在端頭，最大變形為2.67mm，小于容許值2000/400=5mm，結構整體剛度滿足要求。
8結論與建議
（1）支架在各荷載作用下主要受力構件滿足受力要求。
（2）支架結構整體剛度滿足受力要求。
（3）注水最大高度不得超過35cm。
