Revit軟件是一款功能強大的建筑信息模型(BIM)軟件，可以幫助建筑師和設計師創建、編輯和分析建筑項目的三維模型。除了三維模型，Revit還可以生成平面圖，這些圖紙通常用于建筑圖紙的制作和施工。本文將介紹如何在Revit軟件中繪制平面圖。
首先，打開Revit軟件并新建一個項目。選擇適當的模板，例如“建筑設計”模板。
接下來，在Revit界面的導航欄中選擇“樓層平面”。然后，在彈出的層次選擇器中選擇要創建平面圖的樓層。

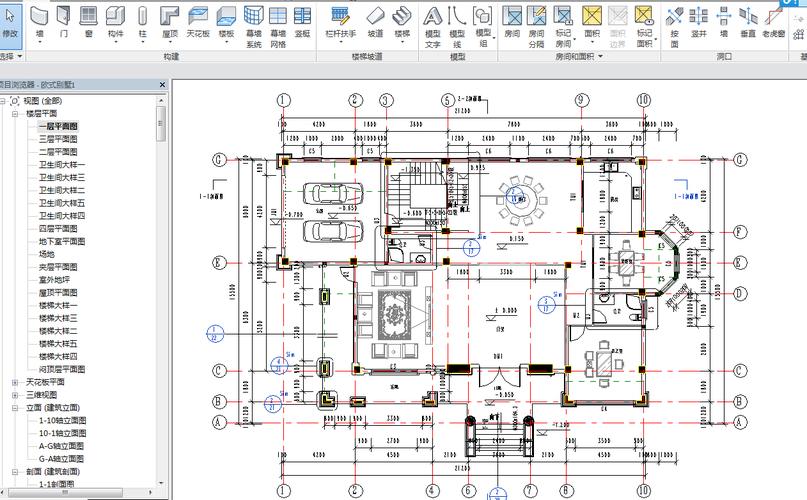

在平面圖繪制界面中，你會看到一系列的繪圖工具和選項。首先，選擇“畫線”工具，通過點擊鼠標左鍵來繪制墻壁、窗戶、門等建筑元素。你也可以使用“矩形”工具來快速繪制長方形的墻壁。
繪制建筑元素時，可以使用“吸附”功能來確保元素之間的對齊和精確度。選擇“吸附”功能后，將鼠標懸停在一個元素的某個端點或中心點上，當出現吸附點提示時，單擊鼠標左鍵，然后將鼠標移動到另一個元素的端點或中心點上，并再次單擊鼠標左鍵。
繪制墻壁時，可以在墻壁的屬性窗口中設置墻壁高度、類型和材質。如果你需要修改墻壁的長度或高度，可以選擇該墻壁并在屬性窗口中進行調整。
使用繪圖工具和吸附功能，繪制所有的建筑元素，包括墻壁、窗戶、門、柱子等。確保所有的元素都符合設計要求。
繪制平面圖后，可以使用Revit的“注釋”工具來添加文字和標注。選擇“注釋”工具，然后在需要標注的位置單擊鼠標左鍵，輸入相關的文字或尺寸值。你可以在注釋的屬性窗口中設置字體、大小和顏色。
完成平面圖的繪制后，你可以選擇保存項目并導出為PDF或其他文件格式。選擇“文件”菜單中的“導出”選項，然后選擇適當的文件格式進行導出。
總結一下，在Revit軟件中繪制平面圖的步驟包括：
- 打開Revit并新建項目。
- 選擇要創建平面圖的樓層。
- 使用繪圖工具和吸附功能繪制建筑元素。
- 使用注釋工具添加文字和標注。
- 保存項目并導出為PDF或其他文件格式。
通過遵循以上步驟，你可以輕松地在Revit軟件中繪制平面圖，并創建出優質的建筑圖紙。
