x在某些三維構件的平面圖例中，我們有時需要鍵入某些自定義文字。最直接的辦法當然是對構件的二維圖例進行族編輯，然后寫入需要的文字。但這種辦法一來較為繁瑣，二來同一項目的所有構件將會出現相同文字，有些時候并不符合要求。
那么如何定義族才能靈活的自定義圖例上的文字呢?
1、給作為圖例的常規注釋族添加標簽。

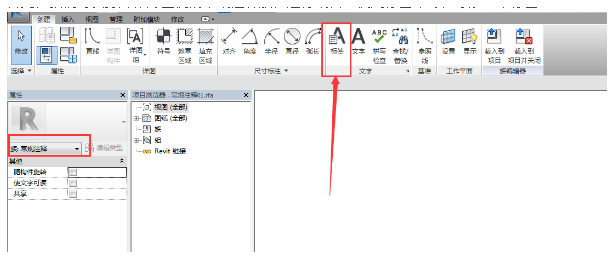

首先，我們可以打開作為圖例的常規注釋族，進行編輯。使用標簽命令，添加一個標簽。

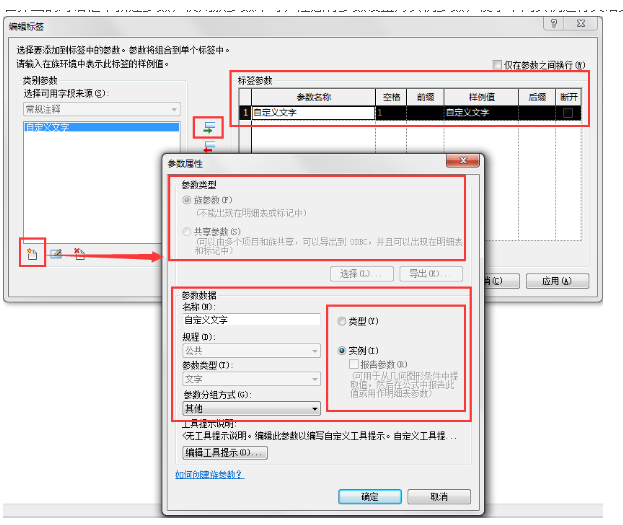

在彈出的對話框中新建參數，使用族參數即可，注意將參數設置為實例參數，便于不同實例進行靈活文字定義。

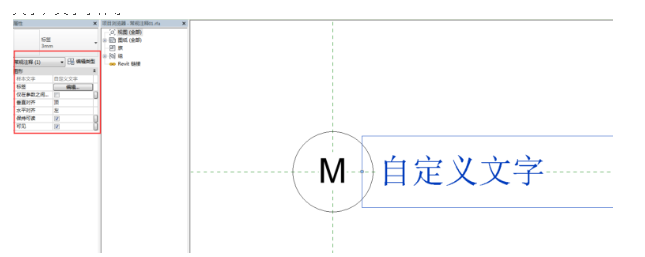

將參數添加到右側列表后點擊確定。我們此時可以看到圖例的樣式。隨后可在標簽屬性和類型屬性中調整左中右對齊，文字大小，文字字體等。
2、將常規注釋圖例族，載入三維構件族，定位后進行參數關聯。

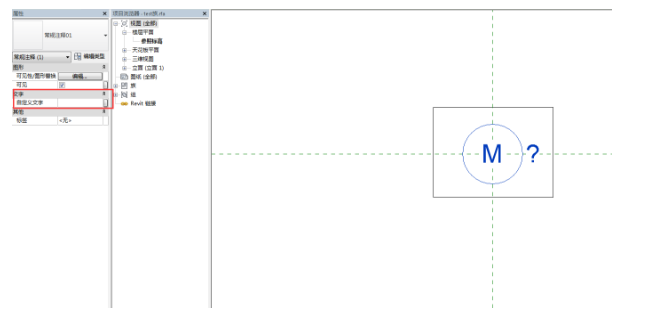

首先，我們將常規注釋圖例族載入到三維構件族中進行放置定位。然后選中常規注釋族后從其屬性面板中找到剛剛自定義的文字參數。

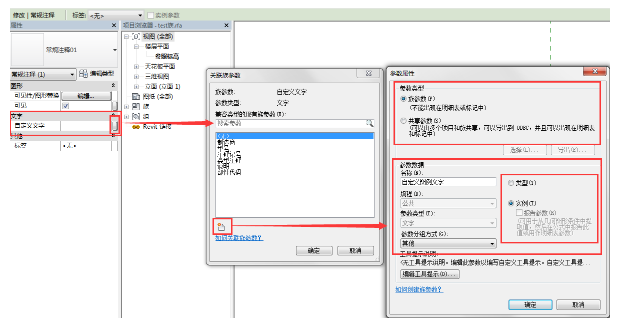

點擊此參數右側的小按鈕進行參數關聯，此時可點擊新建按鈕進行參數新建，族參數即可。注意根據實際需要選擇實例或類型參數。
一路確定完成后，即族定義完成。

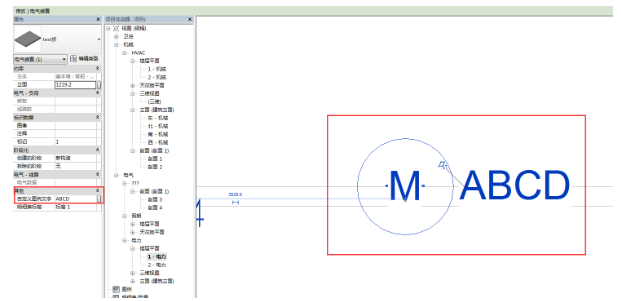

載入項目后，可在構件族的屬性或類型屬性中找到此自定義文字參數。輸入文字即可見到圖例變化。
