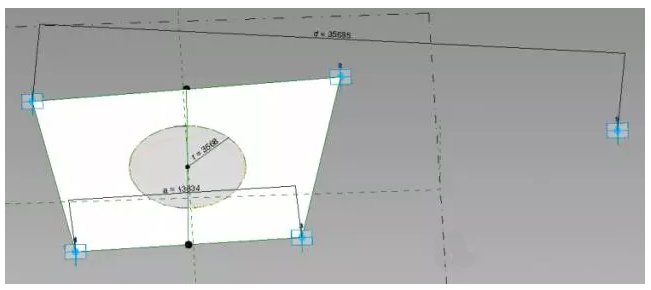

1.新建自適應公制常規模型，為族1，放置五個自適應點，用參照線連接，拾取1與2,3與4參照線中心放置點，用參照線連接，再次拾取該參照線中心放置點，在上方繪制圓。將1與5點加上報告參數d，3與4點加上報告參數為a，圓半徑為實例參數r，r=if(d/10

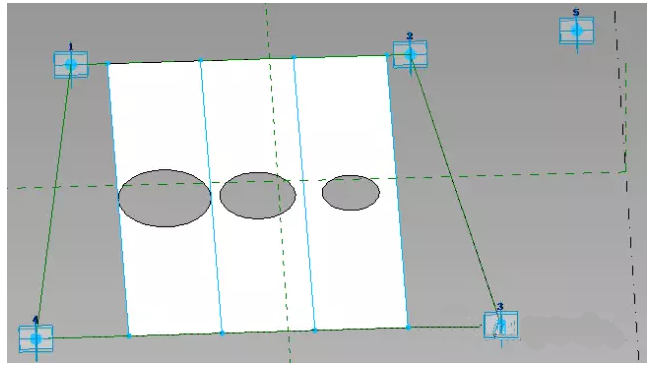

2.新建自適應公制常規模型，為族2，放置五個自適應點，創建矩形面分割表面，只留V網格，如圖所示用參照線連接，將族2進行放置。
3.新建公制體量，創建矩形面分割表面，只留V網格，上面繪制S形，將S分割路徑，將族2載入進行放置。

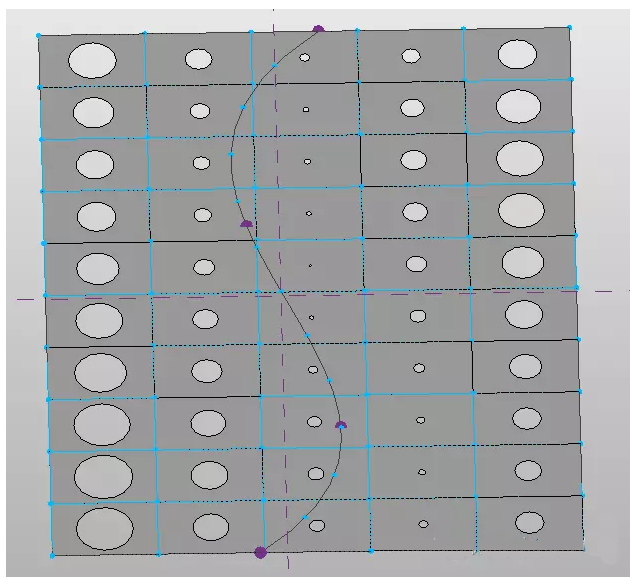

4.選中S上的點進行測試
關于構建的重復變化

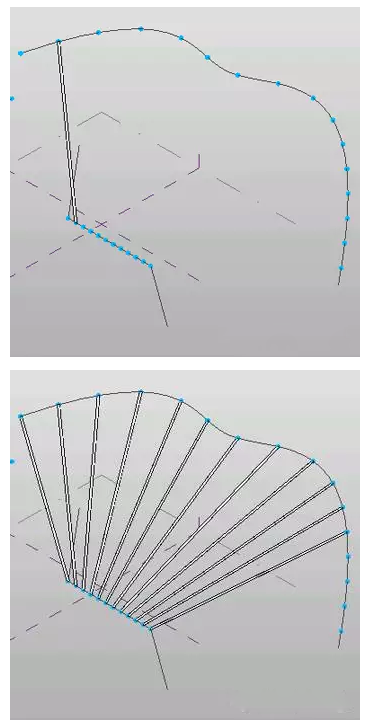

當使用多路徑繪制時可達到如下效果

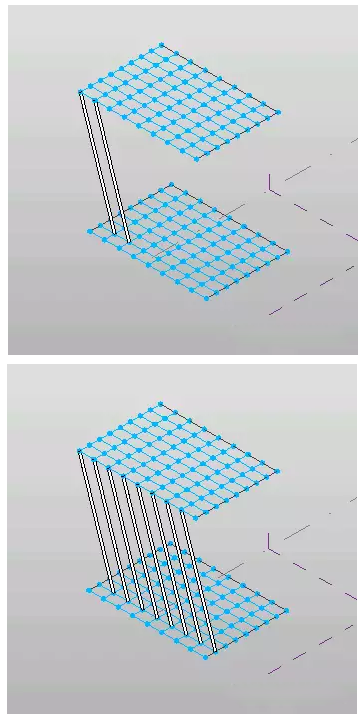

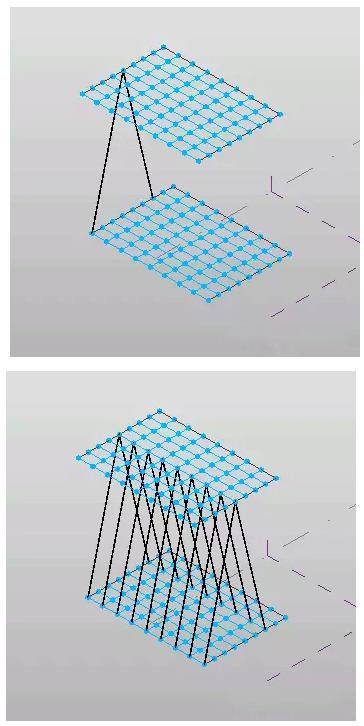

使用多個表面生成構件的重復變化

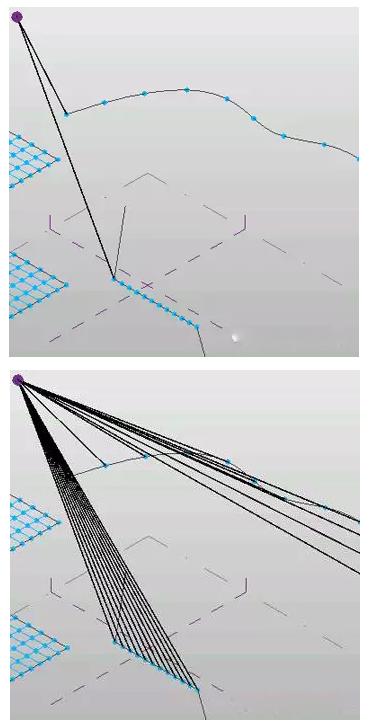

使用多個參照生成構件的重復變化
