1、轉到需要檢查的樓層平面，在“注釋”選項卡下選擇“風管圖例”，如圖所示。

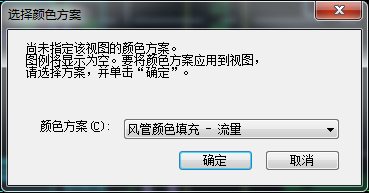

2、在方便查看的位置點擊鼠標左鍵放置，顏色方案為默認，并點擊確定，如圖所示。

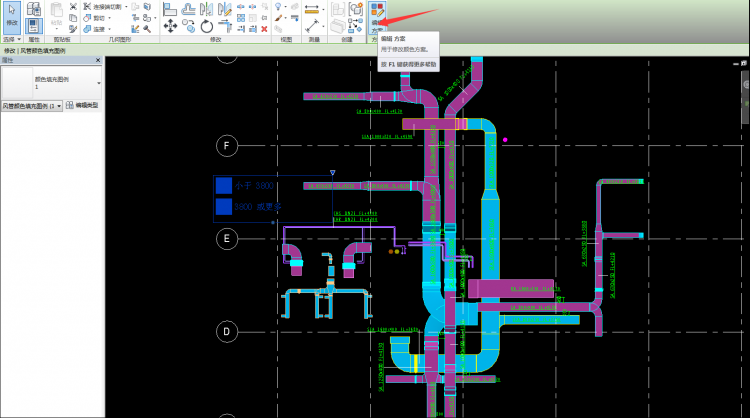

3、選擇圖例，單擊編輯方案進行編輯，如圖所示。

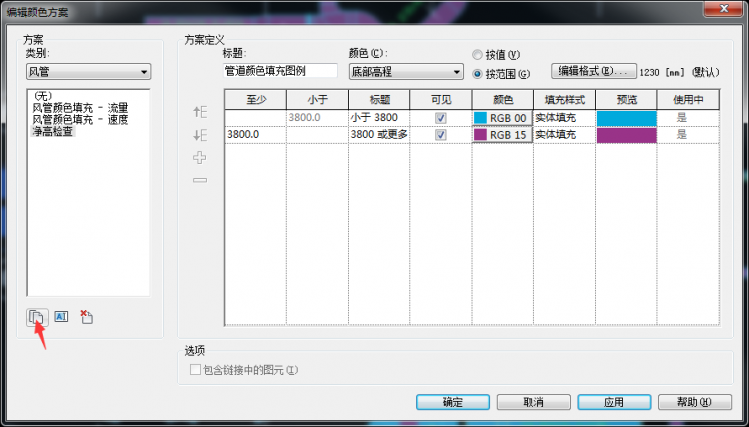

4、在編輯方案界面，新建一個名為“凈高檢查”的方案，如圖所示。

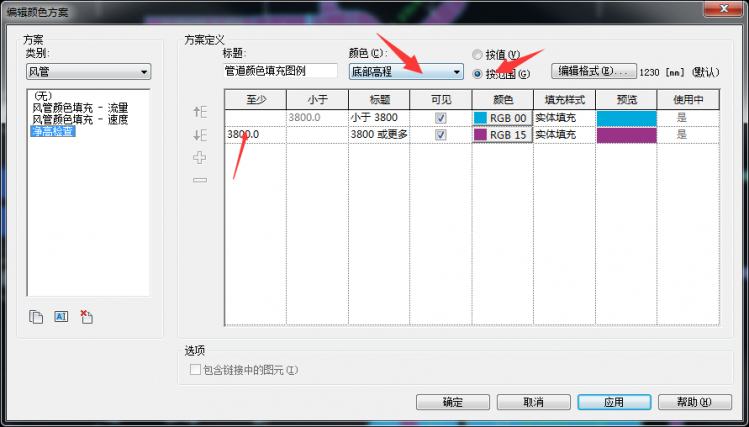

5、在方案設定屬性窗口中，“顏色”選項卡選擇“底部高程”，并選擇“按范圍”，設置設計所要求的凈高值（此處以3800為例），圖里顏色可根據個人需要修改，并點擊確定，如圖所示。

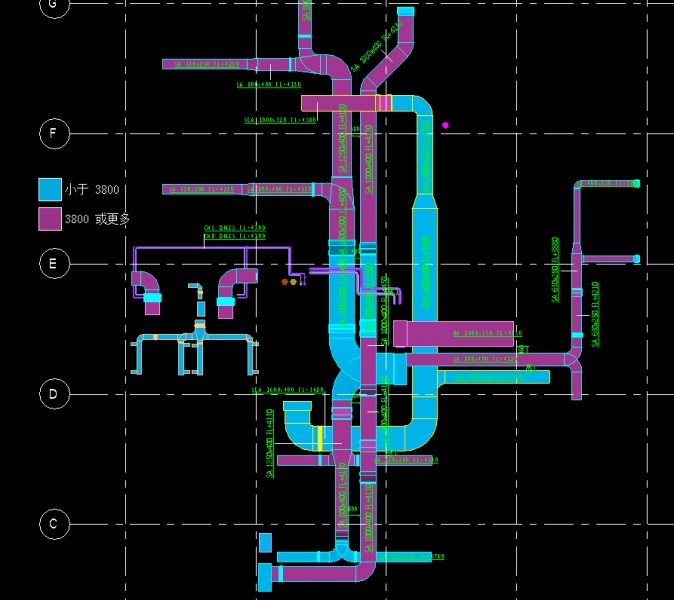

6、凈高檢查完成，小于3800是藍色風管，大于3800是紫色分管，如圖所示。
