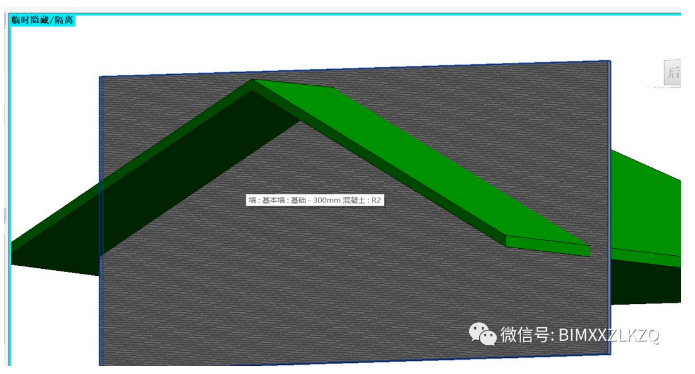

第一種方式就是采用制作一個輔助屋頂,通過輔助屋頂,對墻體采取附著到頂部。

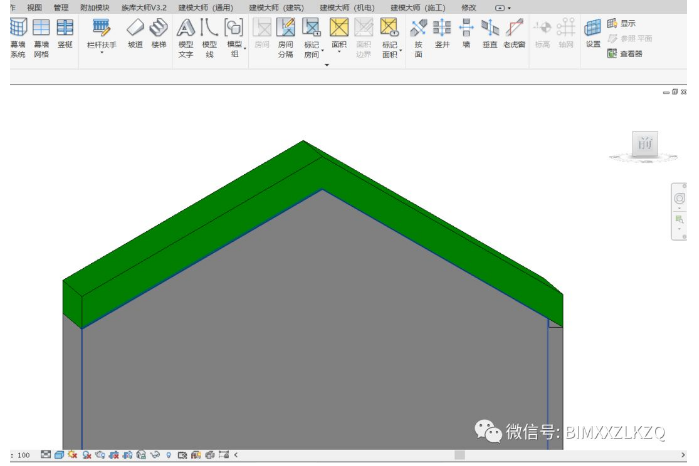

采用,附著到頂部

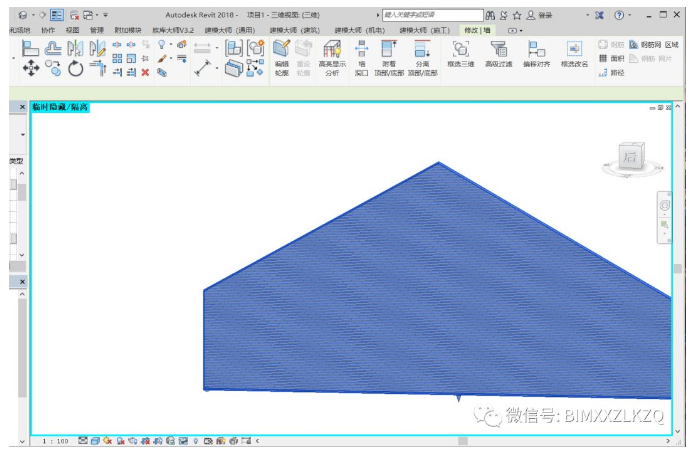

隱藏屋頂

這種方法的缺點就是需要繪制一個屋頂,對于屋頂的量的統計可能會造成一些困擾。

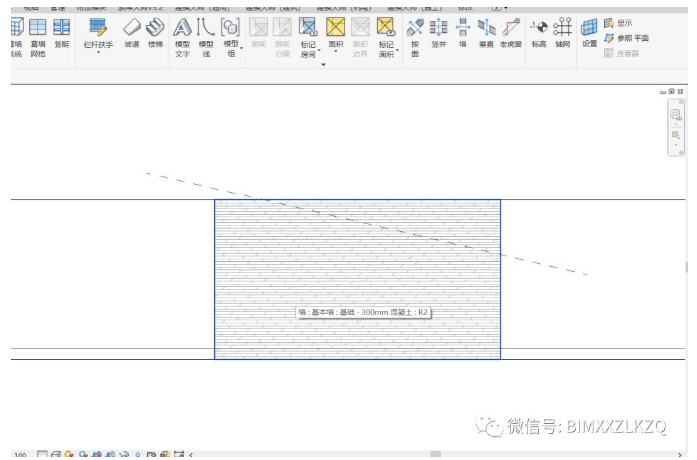

第二種方法就是采用參照線:在墻體的側面繪制一個參照線

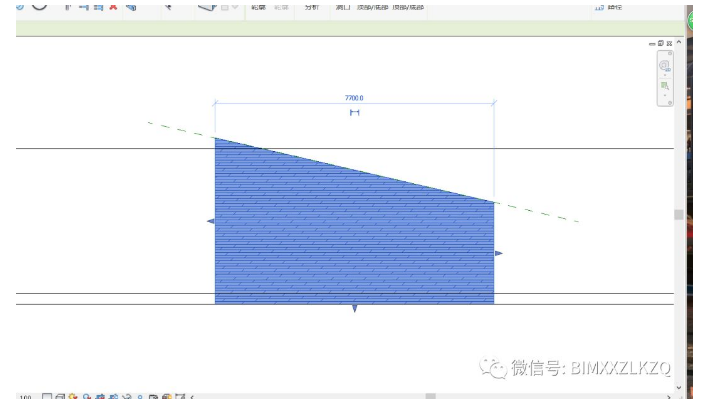

選擇墻體,采用附著到底部命令,附著到參照線!

若不想看到此參照線,你可以對它進行隱藏!

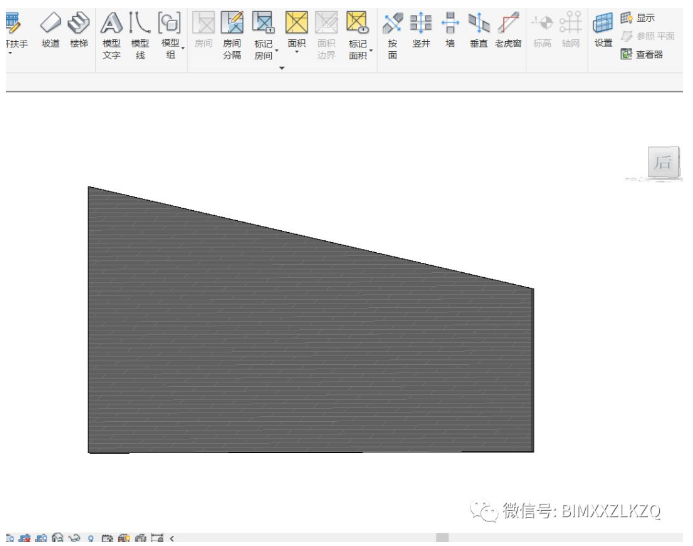

用這個方法的好處就是,操作簡單,但不管是采用屋頂還是參照
線,對于造型都比較單一,并且對于墻體的工程量不會有任何的影響。
