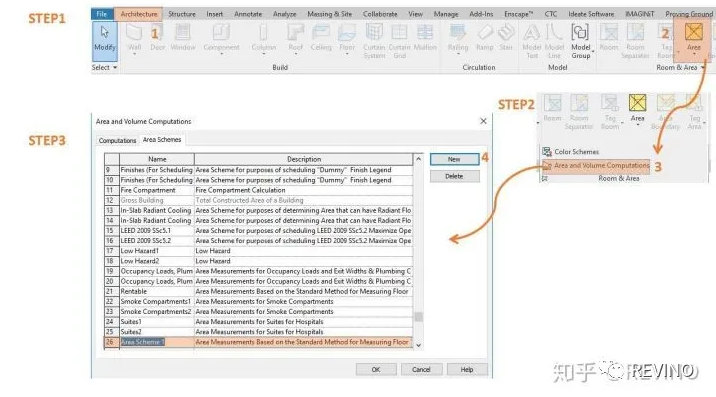

    1.工作中算面積是常態，而Revit中的算面積很方便；我們經常會遇到按不同的指標或屬性來算面積的情況，比如分層面積表（按層來算GFA）,辦公或醫療面積（按功能來），綠化率計算，防火分區計算等等；這時我們在一個revit文件下就需要建立不同的面積方案；同時也會用不同的填充來直觀的演示和出圖，我們看下具體的操作流程：“建筑”-“面積”-“面積和體量計算”-“面積方案”；（這里會有兩個主菜單，在“計算“菜單里主要管理面積計算的規則，比如按墻中心線或外邊線計算面積等，我們這里選擇“面積方案”）在出現的列表里會羅列目前文件所有的面積方案，我們希望在不影響其他方案的基礎上，需要新建一個方案。

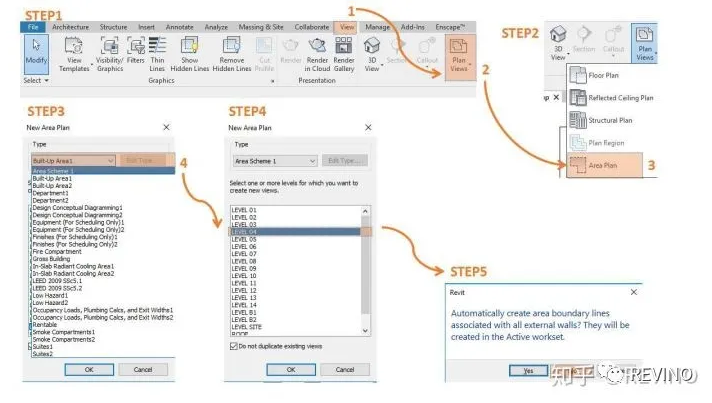

    2.新建后，在“視圖”-“平面視圖”-“面積平面”，然后這里重點的是我們需要選擇我們剛剛新建的面積方案，（如果不，直接會影響其他已經做好的面積方案，比如會誤刪掉之前做好的綠化率的面積線等），然后選擇我們需要計算面積的樓層，出現的對話框一般我們選擇否，不自動建立面積線（如果是，如果建筑很復雜，會生成很多我們不想要的面積線）

    3.新建完面積樓層視圖后，我們打開此視圖，這里我們同時介紹一下ScopeBox范圍框，

    個人超級喜歡的視圖神器，簡單來說，范圍框就是可以任意的選擇視圖的顯示方向，方便看圖，出圖。

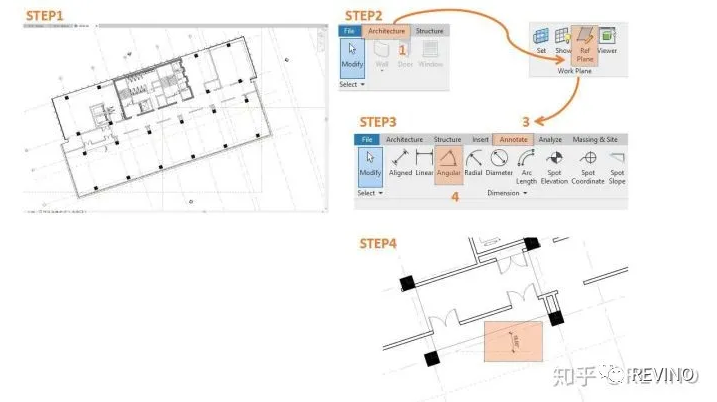

    打開新建視圖后，顯示如下圖，樓體與項目北有一個角度，看圖和畫圖都不方便，我們喜歡把樓體在圖紙視圖里轉正（當然不會影響其真實的世界坐標和定位），（這里有一個TIPS，如果我們之間畫scopebox，然后旋轉，旋轉工具是沒辦法自動捕捉scopebox的框線的，會不精確），所以我的做法是：先畫輔助線，“建筑”-“參考平面”，我們畫一條垂直于項目北的參考線，然后量取目前的建筑幕墻與參考線的角度，即是我們scopebox需要旋轉的角度

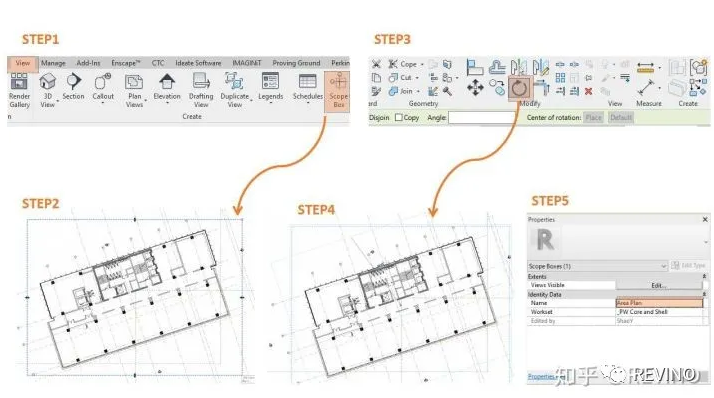

    4.然后在“視圖”-“范圍框”，選擇scopebox工具，先在建筑需要看到的范圍畫一個框，然后選擇旋轉工具，旋轉scopebox，旋轉的角度即我們剛才量取的角度。同時在屬性面板里，我們需要給scopebox命名。

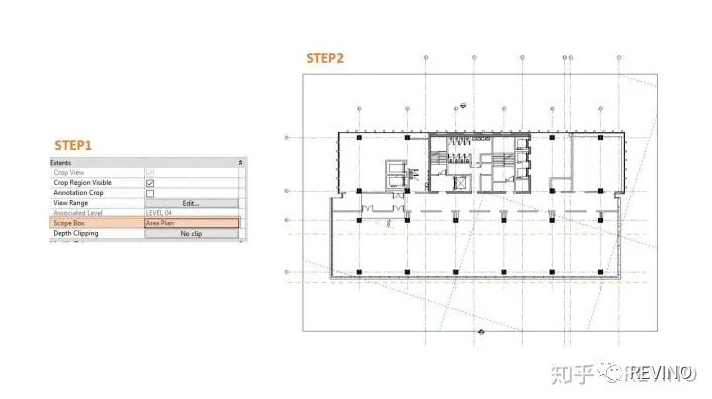

    5.這時，我們在屬性面板下的，“擴展”列下的“范圍框”一欄，選擇我們剛新建的scopebox，這時我們就會看到視圖已經旋轉，目前建筑體量橫平豎直的顯示在屏幕上。

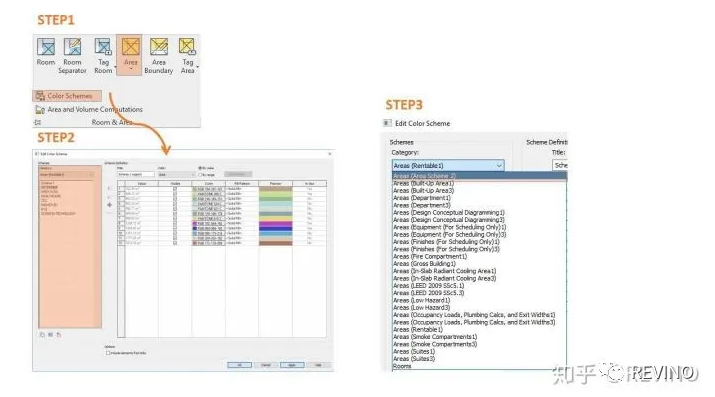

    6.調整完視圖，我們就在調整好的視圖的基礎上建立面積平面，“面積”-“顏色方案”我們來新建顏色方案，在“類別”選項下拉表里選擇我們的面積方案；（這里注意的是有時候選擇了別的方案，就會出現給了顏色方案，但圖紙里不顯示顏色的情況）

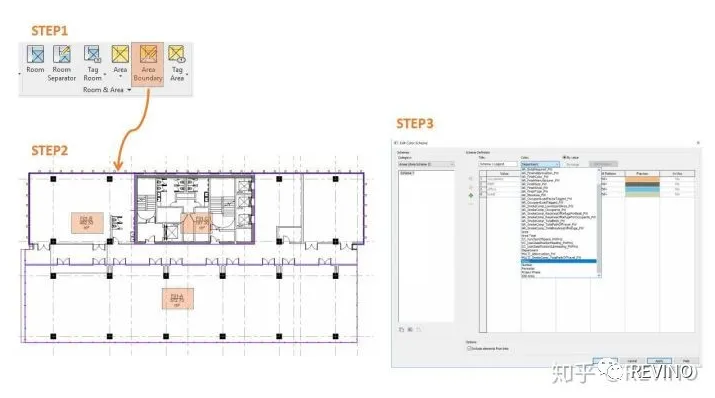

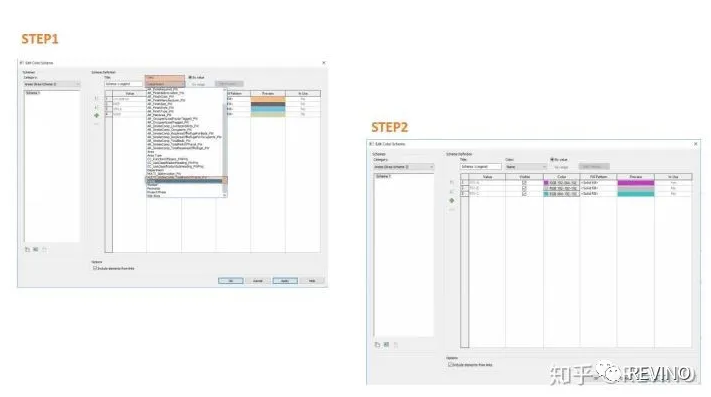

    7.選擇“面積邊線”來繪制面積范圍，同時給每個面積范圍命名，比如防火分區，此時再打開編輯顏色方案對話框，在“顏色”列表下選擇按“名稱”來顯示顏色。

    8.同時可以編輯每個面積范圍的顯示顏色或填充圖案

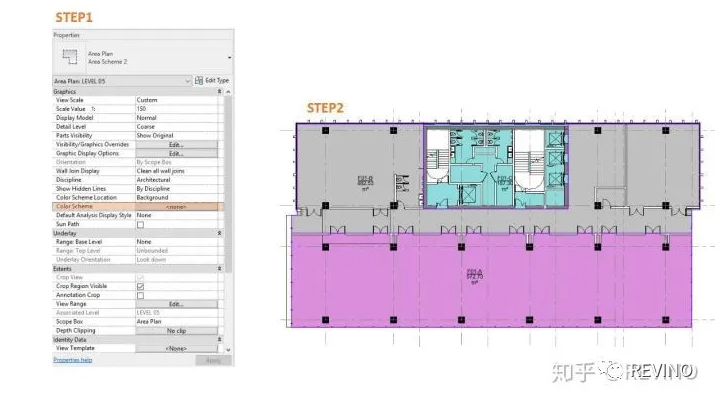

    9.最后，重要的是將顏色方案應用于此視圖，我們本視圖沒有采用視圖樣板，所以直接在屬性面板里將“顏色方案”改成我們新建的顏色方案（如果有視圖樣板，需要在視圖樣板里統一設定），這時顏色就顯示在視圖中。
