在概念設計環境中，放樣融合要基于沿某個路徑放置兩個或者多個二維輪廓而創建。輪廓由線處理組成，而線處理垂直用于定義路徑的線，輪廓可以開放、閉合或者是兩者的組合。與放樣形狀不同，放樣融合無法沿著多段路線路徑創建。
(1)新建概念體量，選擇“公制體量”。
圖1

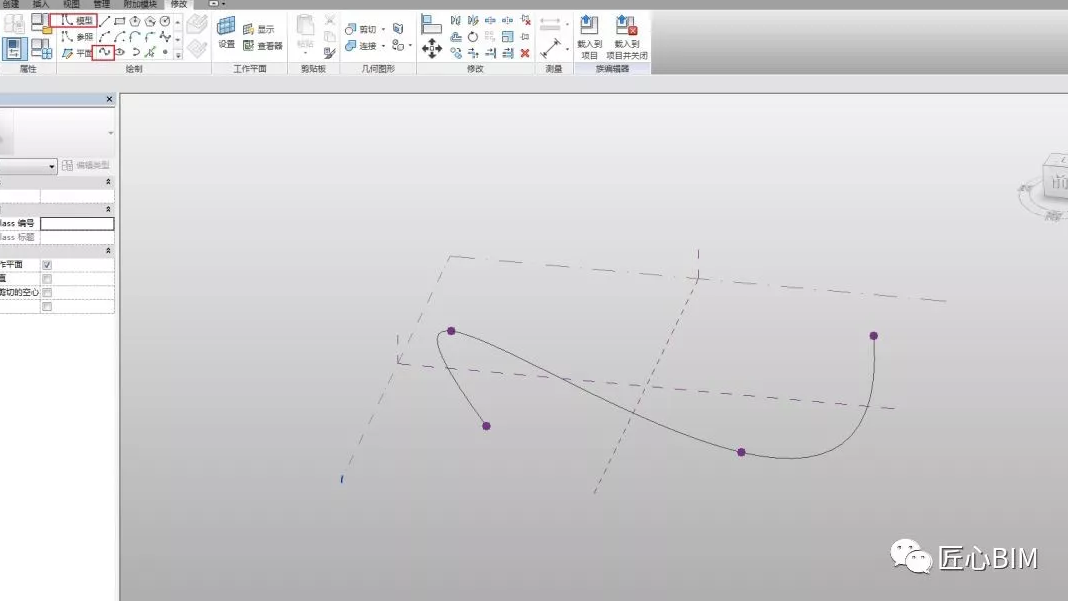

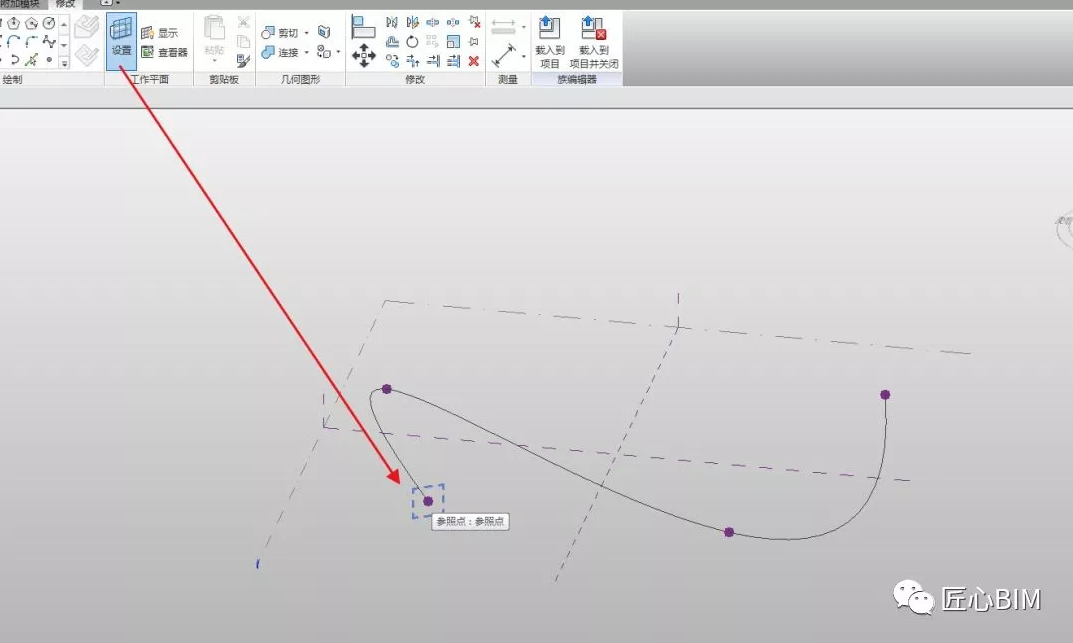

(2)單擊“樣條曲線”默認以模型線開始，繪制一條路徑。設置參照點的工作平面，然后依次繪制輪廓。
圖2
圖3
圖4

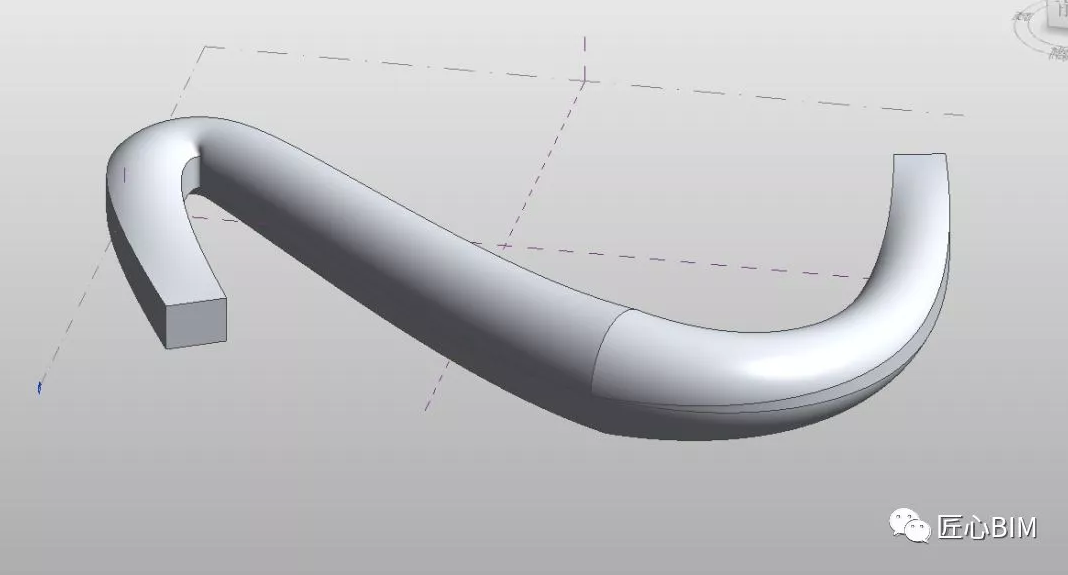

(3)選中樣條曲線和3個輪廓，單擊“創建形狀”（實心）。
圖5
圖6
(4)選中形狀圖元，單擊“透視”，在透視模式下可以單擊“修改丨形狀”選項卡下的“編輯輪廓”對放樣融合形狀的路徑和輪廓進行修改。
圖7
圖8
總結;
1.體量中的放樣融合，輪廓線所在的面在該點垂直于定義路徑的線。
2.體量中放樣融合僅支持單段線路徑，同時存在開放和閉合輪廓，很容易產生自相交，成功生成形狀的可能性相對較小。
