上次我們說幕墻可以做柜子等一些其他的東西，今天我們還是來談談幕墻。
用幕墻做個軟包。
思路是這樣的：用幕墻嵌板替換軟包，把豎梃刪除只留出分割線。
首先我們先來做一個嵌板軟包。

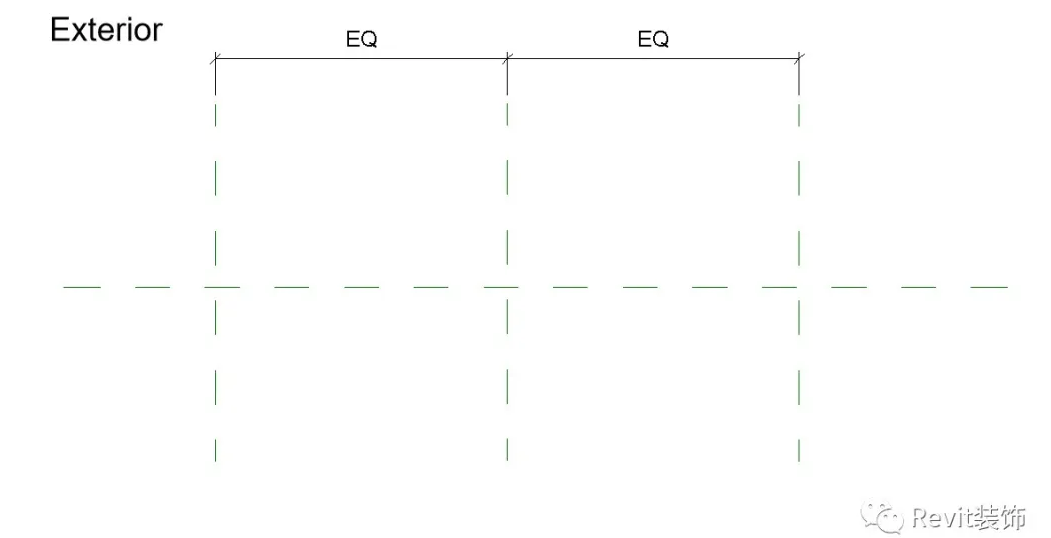

文件——新建——族——公制幕墻嵌板
用拉伸和空心放樣進行剪切，做出軟包形狀，一定要注意約束。

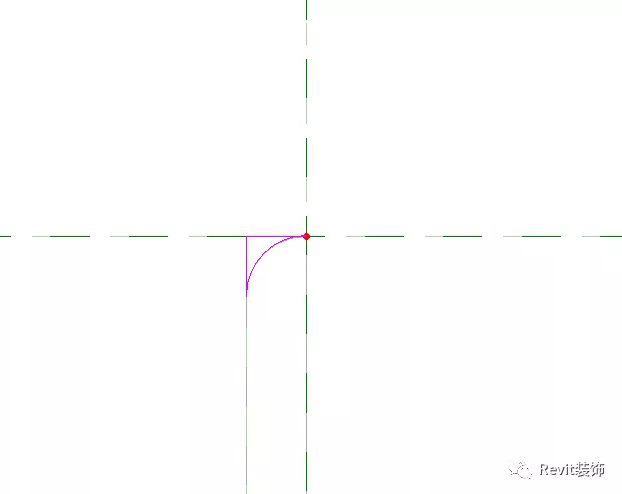

空心放樣的剖面
然后剪切，

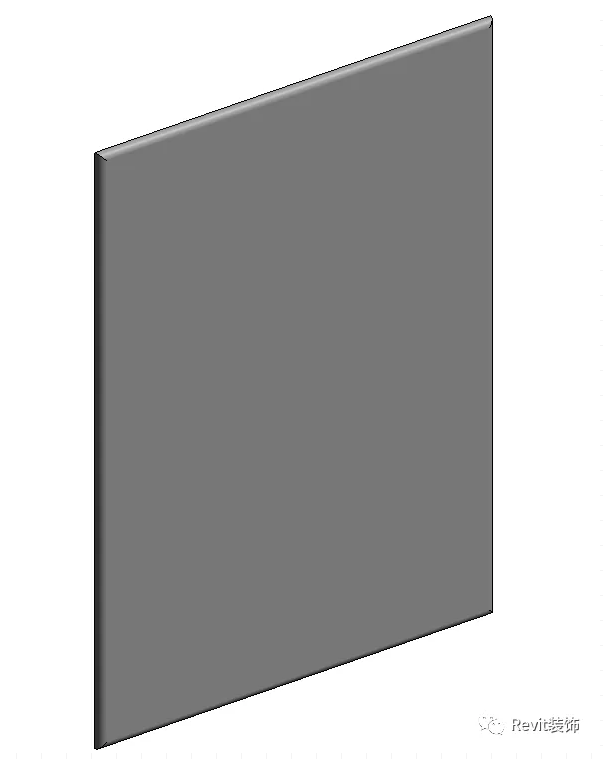

如下圖
我們對其進行重命名“軟包”，這里注意，在Revit中，最簡單快捷的重命名是另存。
載入到項目里，

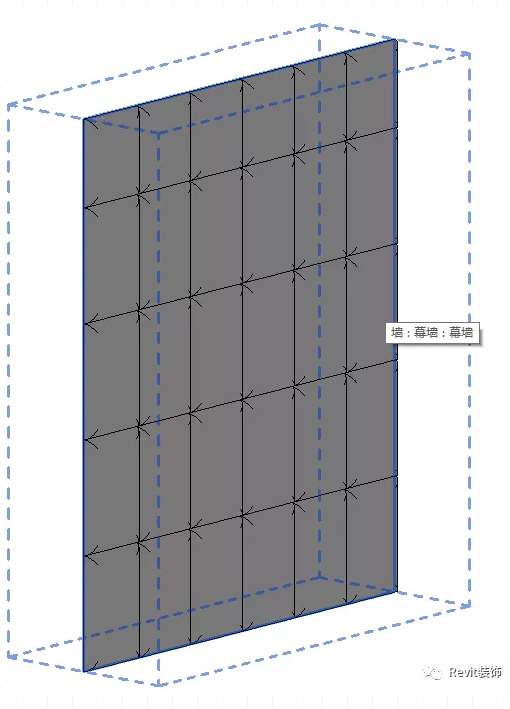

在項目中用畫一道幕墻，我們需要對他的豎梃類型以及距離進行修改，
點擊應用

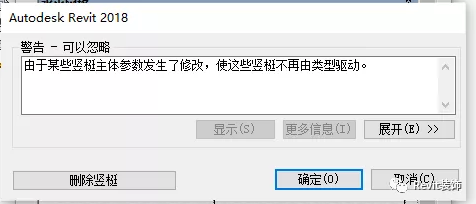

點擊刪除豎梃；

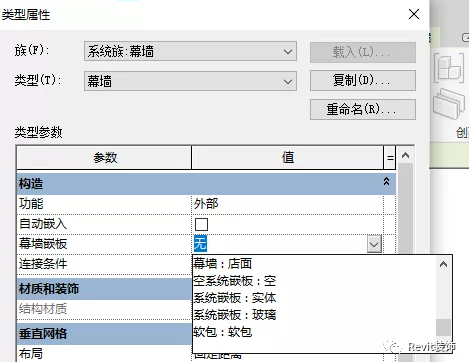

選擇幕墻，類型屬性，嵌板選擇軟包；
我們再對其進行付材質，用Ensape進行渲染；
用幕墻這樣做的好處是：你可以給他任意的距離，他會自己進行分割，減少了重復工作的工作量，提高了效率；就算是做施工圖也是非常稱手的。
缺點是：只能進行橫豎的分割，不能進行斜的分割。要進行斜的分割得用到自適應族；這個小編后期會更新的。
