1、樣板文件
公制常規模型
2、進入“前”立面視圖繪制需要的參照平面。
3、繪制法蘭
a、在“前”立面視圖繪制放樣路徑，再切換至“參照標高”視圖繪制放樣輪廓。

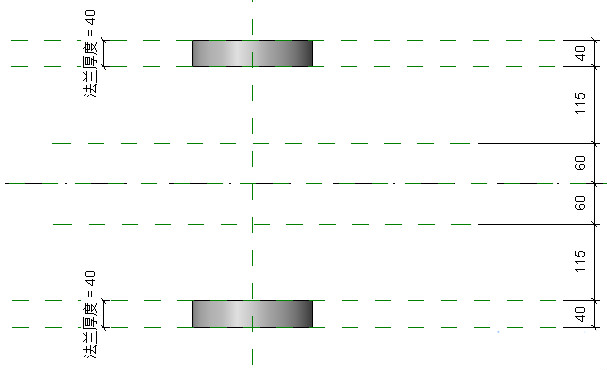

b、添加參數“法蘭厚度”。
c、另一個以相同的方式繪制。
4、繪制閥體
a、使用放樣繪制閥體。
b、添加參數“閥體厚度”。

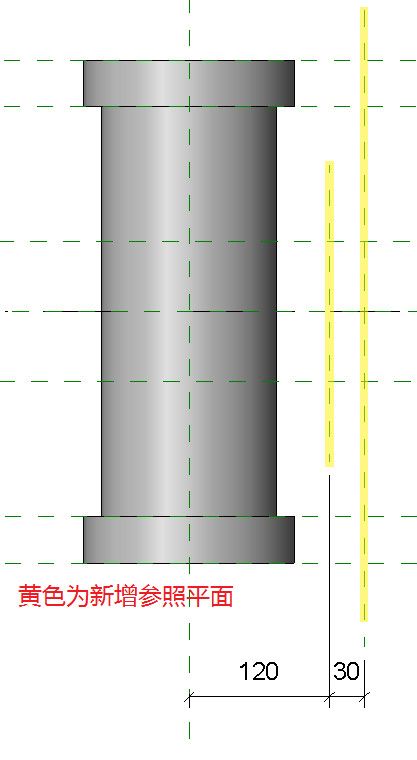

c、新增兩條參照平面。
d、繪制剩下的閥體和法蘭。

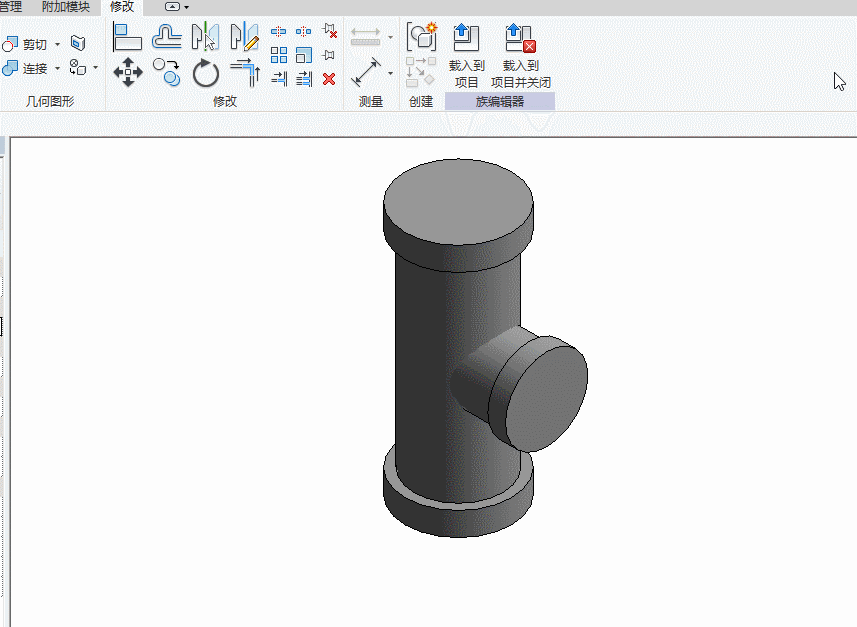

e、連接兩個閥體。
5、添加管道連接件
添加連接件并關聯參數。
