今天我們來看看桁架網格怎么做。
我們先看兩張圖片：
在Revit中用Enscape渲染的圖片
要做這種有規律的桁架網格，我們要用體量加填充圖案，這樣做是很方便快捷的。

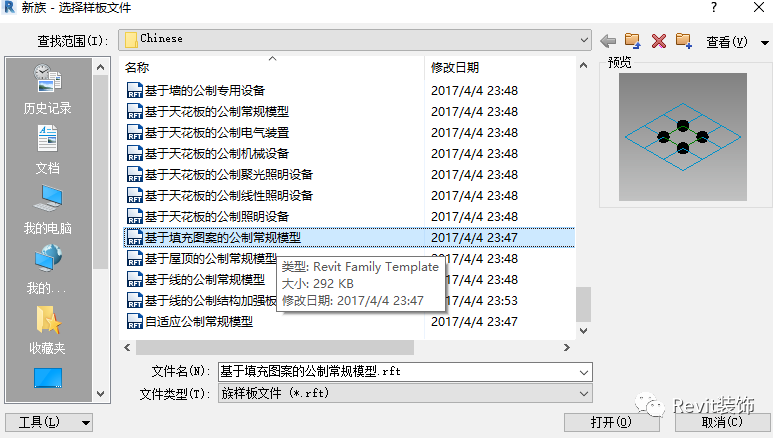

要用填充圖案去填充就得用填充圖案族，基于填充圖案的公制常規模型，
然后再找出桁架網格的規律，創建一個填充圖案，載入項目里。
在族里要用點生成線，線生成面的觀點去做；

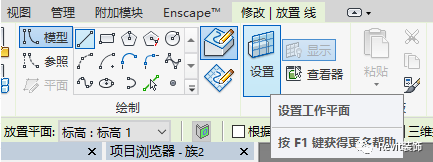

我們先來創建頂部的球，先拾取一個點上的一個面，用模型線的圓在拾取的面上畫個圓，這里給上半徑參數，供后期進行變形調整，
然后選擇模型線的圓，創建形狀，選擇第二個球，這樣四角的球就做好了。

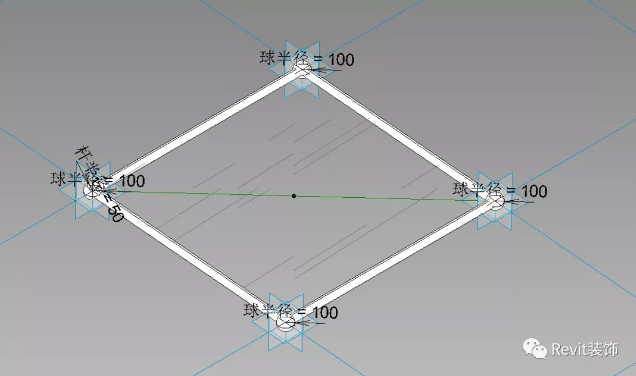

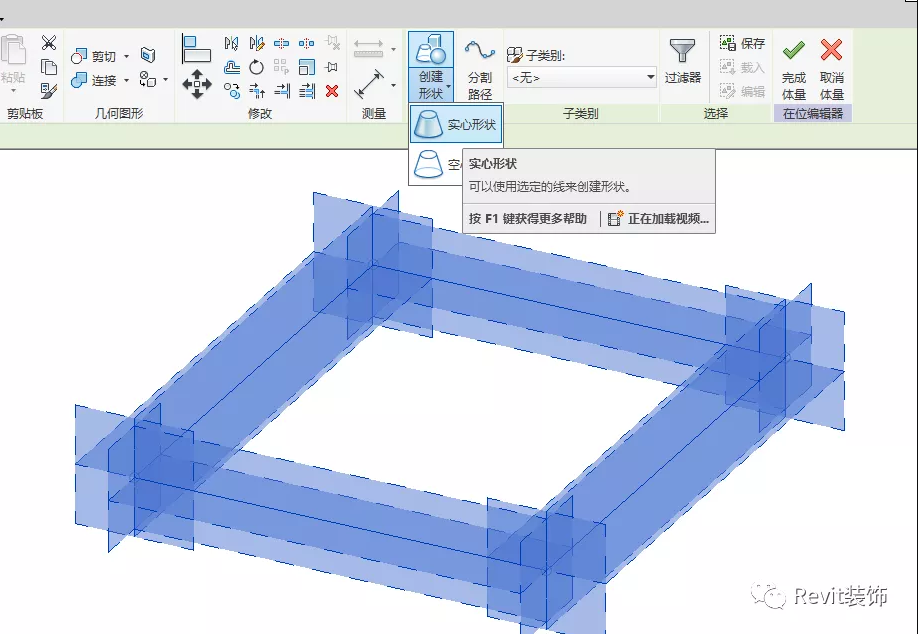

然后再來創建頂部的桿，同樣的是在一個點處拾取一個面用模型線畫圓，這里的這個圓也給上半徑參數，選擇四條線的圓，創建形狀——實心形狀，結果如下圖，

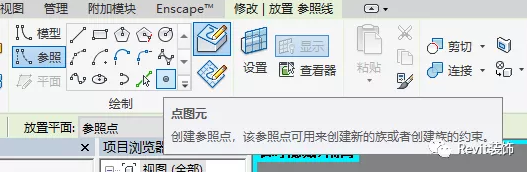

然后我們在創建下部的四個桿和一個球，我們先創建球，先確定一個中心點作為下部球的圓心。連接兩個對角線的點，用參照線連接，然后選擇點，放置到線上，Revit會拾取這條線的中心點，我們只要保證點在線上就行，

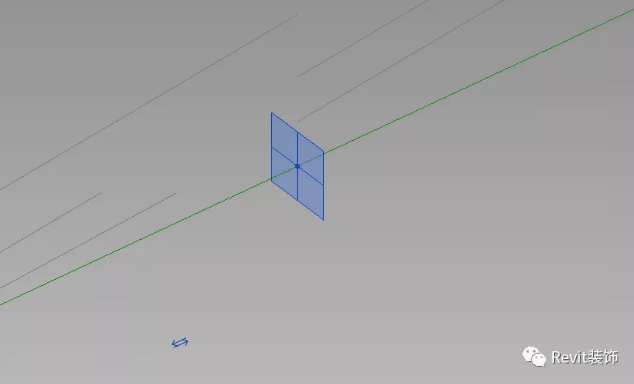

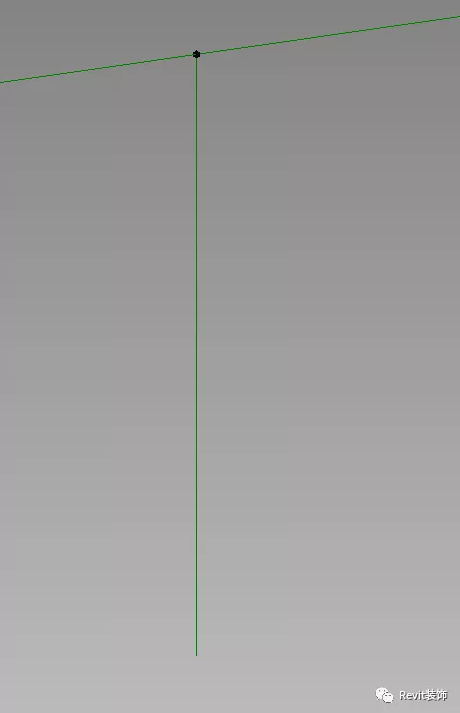

然后我們在點的下部垂直的畫一條參照線，再垂直線上放置一個點；在頂部的下方畫一條參照線，從頂到這條線給參數，

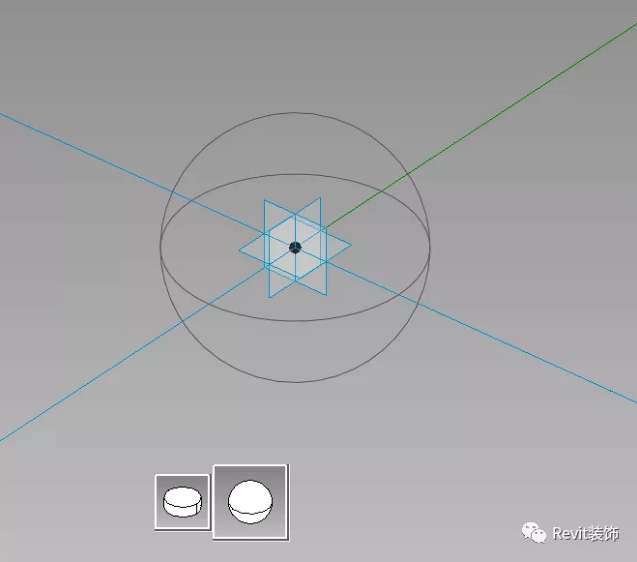

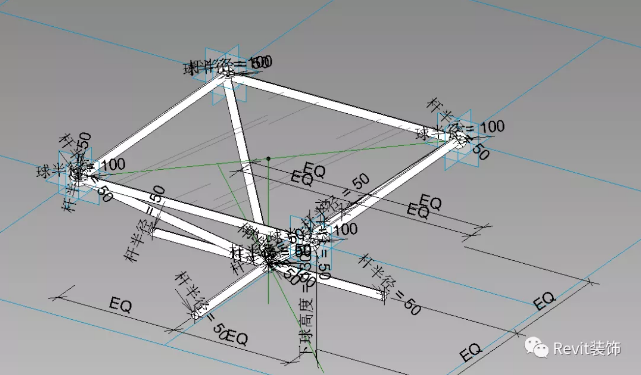

然后我們在這個點上生成一個球，同理給半徑參數；將頂部4個點與下部這個點用參照線連接，同理，生成桿，給參數，
然后在底部的下方過下部點作相互垂直的兩條參照線，同理，生成桿，給參數，
然后載入到項目里。

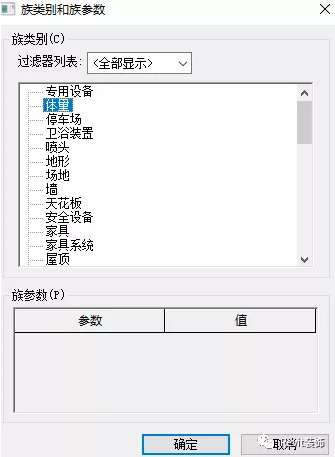

在項目中新建體量，建筑——構建——內建模型——選擇體量
同理用參照線創建體量，選擇實心形狀，選擇第二個面，第一個是體

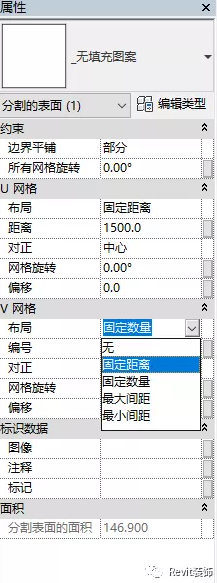

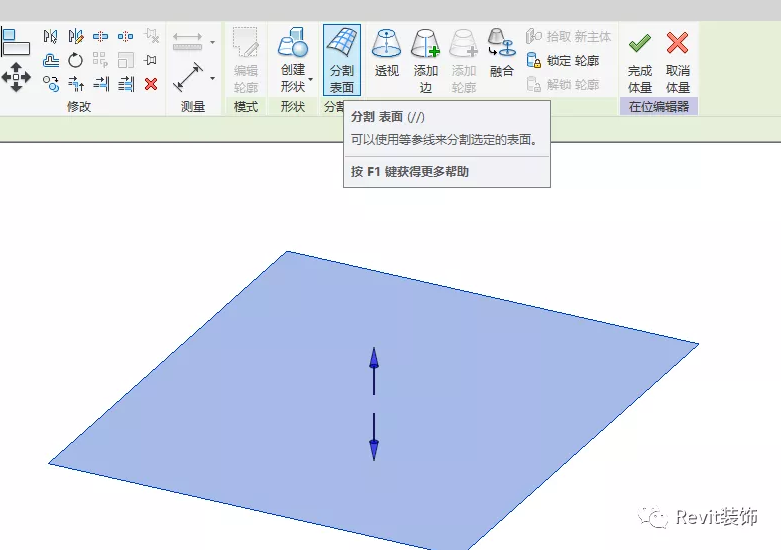

然后選擇面，分割表面，屬性里面選擇固定距離，否則填充圖案將不會生成。

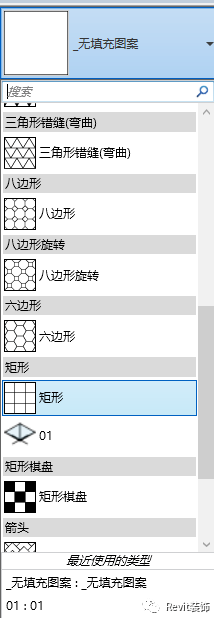

填充圖案選擇矩形里面我們剛剛載入的填充圖案，生成，
但是是反的，選擇填充圖案，屬性里有構建反轉，勾選。
最后完成體量。需要說明的是每個在族里面要付材質，把族里的材質跟出來，這樣在項目里才能更方便的進行付材質。
本節內容有點多且復雜，關鍵是要清楚原理。
