文章來源：Revit裝飾
注釋類族--公制常規標記/注釋。

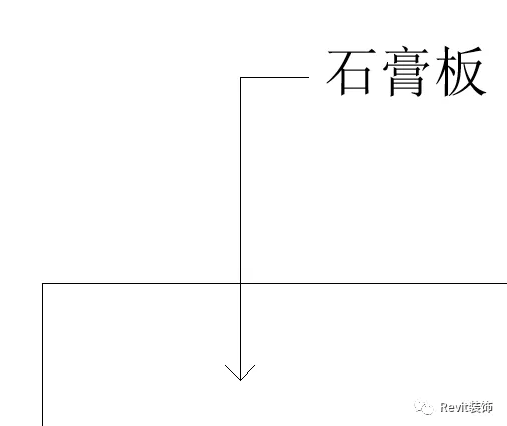

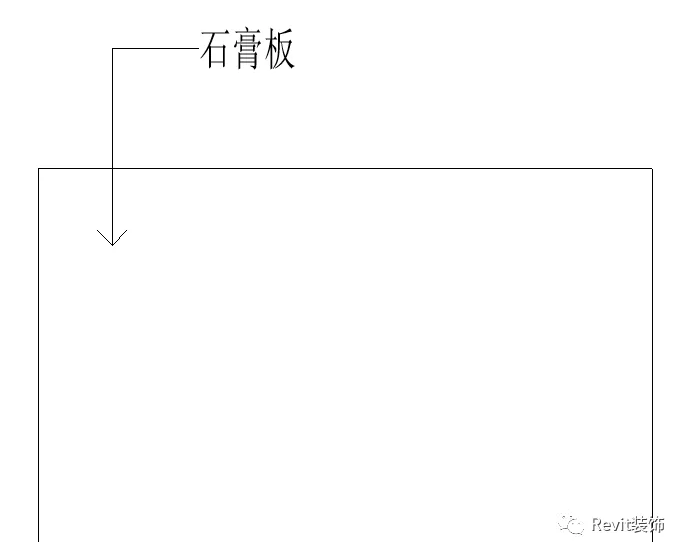

在Revit的默認建筑樣板中，注釋是這樣的（下左圖），修改后是這樣的（下右圖）。
那么如何實現右圖或者根據自己的自定義呢？
首先，新建族--注釋--公制常規標記/注釋。

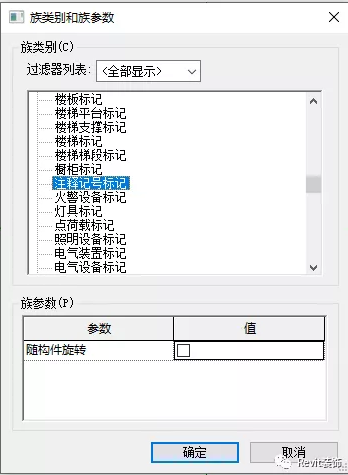

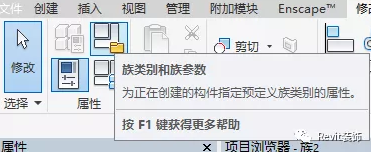

因為在項目中，我們是拾取的是類型屬性里的注釋記號，所以我們新建族之后需要把族進行重新歸類，要歸到注釋記號標記，這樣我們才能替換族。
好的，我們來做一遍。

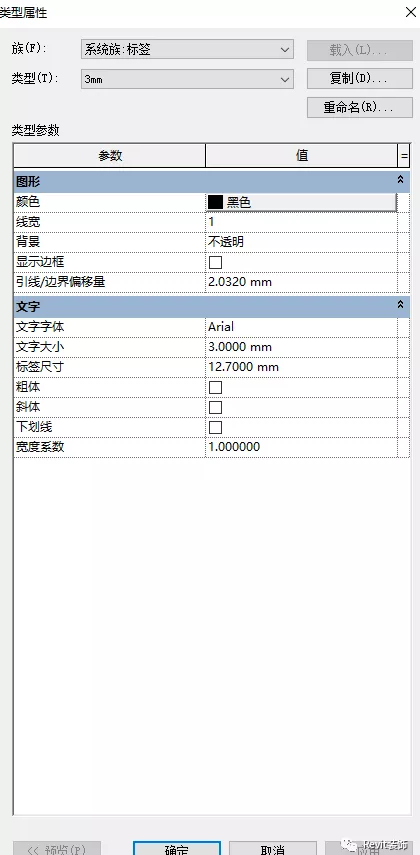

創建--標簽，點擊中間的綠色的箭頭，點擊確定，點擊編輯類型屬性，就可以編輯修改字體的大小，

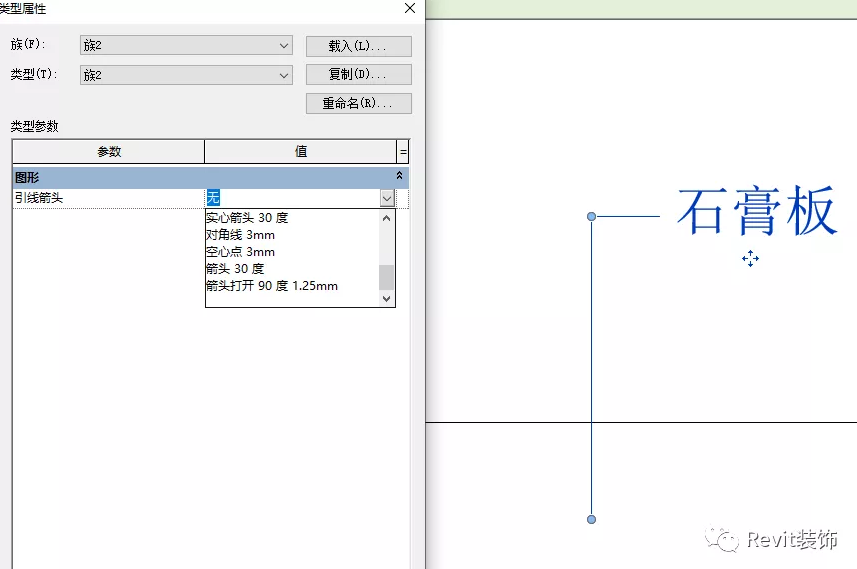

載入到項目中，選擇族，編輯類型，選擇引線箭頭，我們選擇最后一個，就可以了，我們當然可以復制重命名族，方便于我們下次使用。

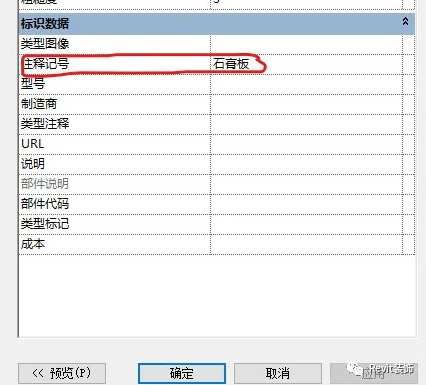

需要注意的是，我們拾取的是注釋記號，如果注釋記號為空需要自己進行填寫。
在選中族后，在屬性里可以進行族的變換來滿足我們的需求。
