在項目中放置家具的時候,選擇相應的族邊緣移動至相應位置是我們常操作的步驟,但有些系統族(比如系統族“辦工桌3”)載入至項目發現只能選擇族中心位置來進行對齊或移動。

那么該如何將系統族改為可選擇相應位置對齊和移動呢?

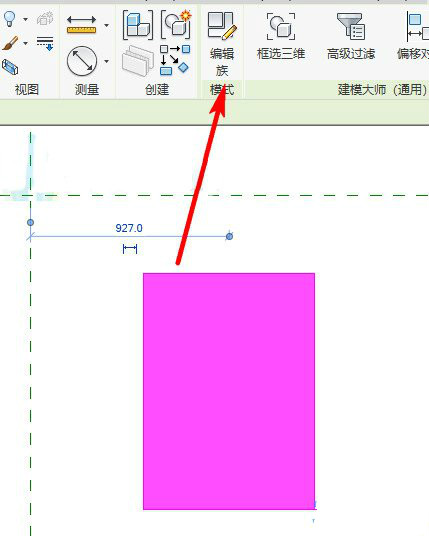

步驟:點擊族-編輯族。

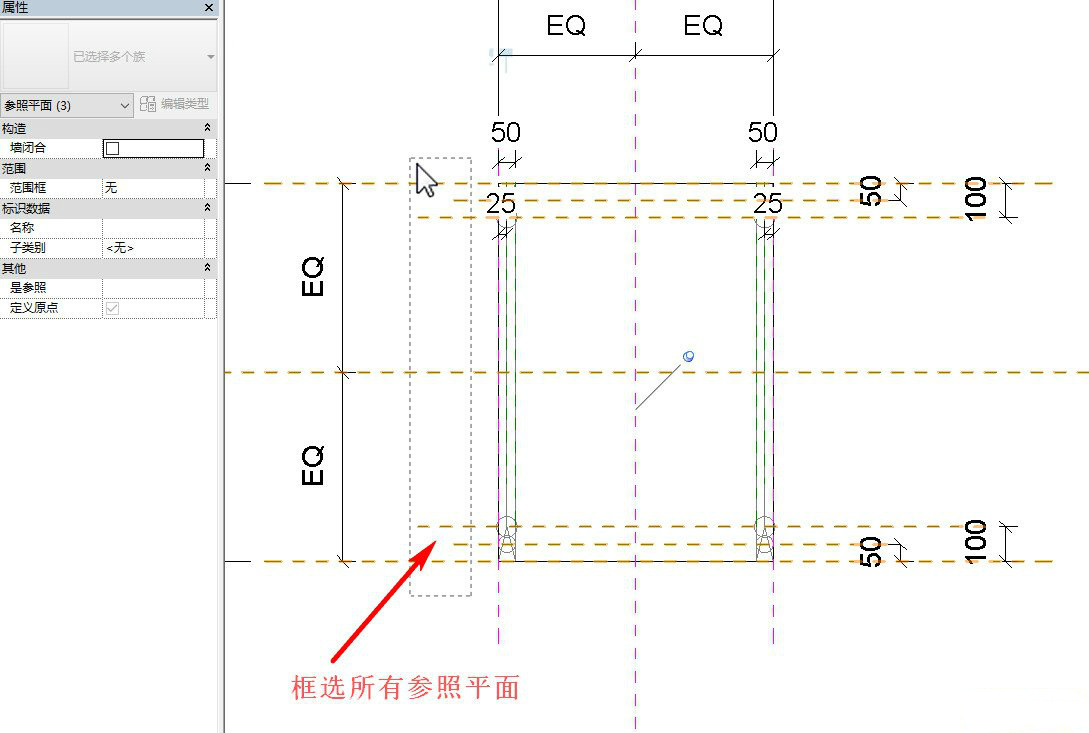

進入族編輯頁面-鼠標框選所有參照平面線。

在屬性面板選擇強參照,詳見下圖 。

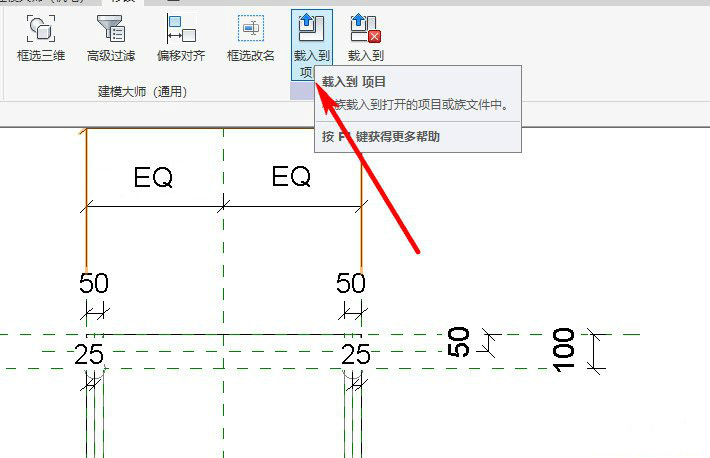

載入至項目當中,詳見下圖。

使用對齊,移動工具即可編輯該系統族。
