    Revit風管繪制干貨技巧分享

    您知道繪制時風管尺寸是大小如何設置的嗎？

    我們繪制風管時其安裝高度如何修改？

    繪制水平風管及立管繪制是怎么完成的？

    不同風管管徑大小的對正方式有哪幾種？

    為什么繪制風管時總是會產生多余管件？

    1、風管尺寸

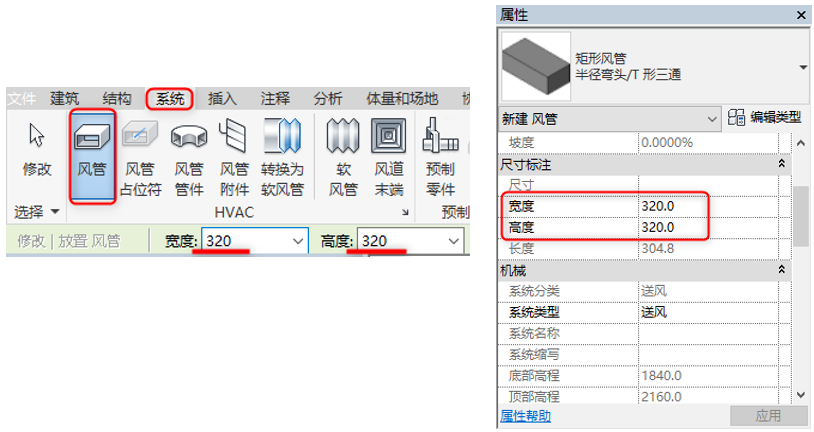

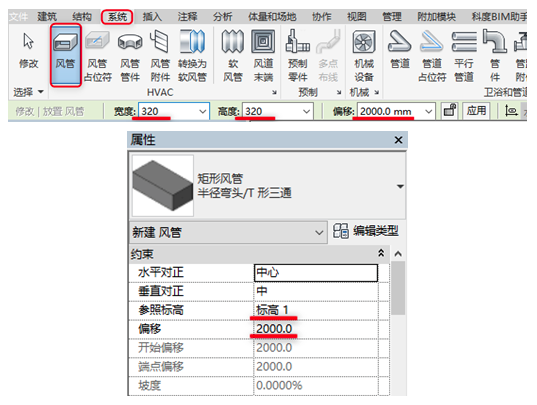

    【系統】→【風管】，修改放置界面跳出可修改風管尺寸，與屬性瀏覽器相關數據可聯動修改，如圖1所示。

    圖1

    2、風管高度

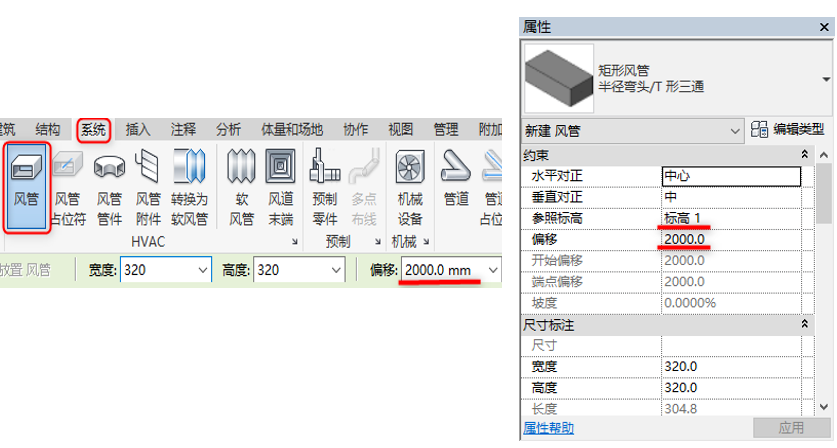

    【系統】→【風管】，修改放置界面跳出可修改風管高度，與屬性瀏覽器相關數據可聯動修改，如圖2所示。

    圖2

    3、繪制水平風管及立管方法

    a.繪制水平風管通過修改放置界面寬度/高度數值完成風管變徑尺寸修改及繪制，如圖3所示。

    圖3

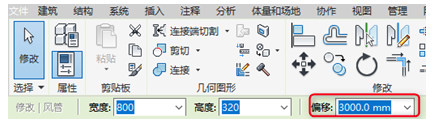

    b.繪制立管風管啟動繪制風管前設置并修改偏移高度數值，完成立管繪制，偏移數值小于原始高度為向下翻彎，大于原始高度為向上翻彎，如圖4所示。

    圖4

    4、風管對正

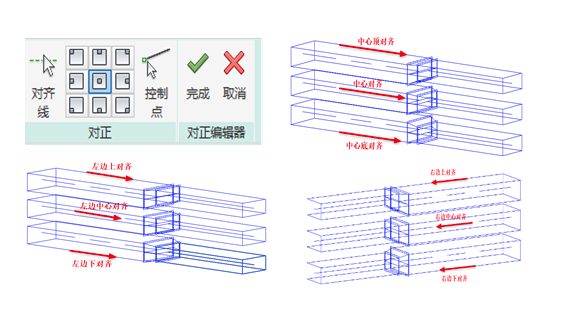

    a.繪制前設置啟動風管繪制命令后出現對正設置，有9種對正方式可選擇，如圖5所示。

    圖5

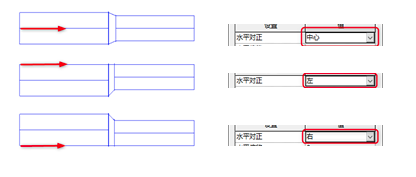

    水平對正：以風管起始點鼠標方向為依據，風管的“中心”“左”“右”設置為參照對齊，使風管部分邊緣線水平對齊，如圖6所示。

    圖6

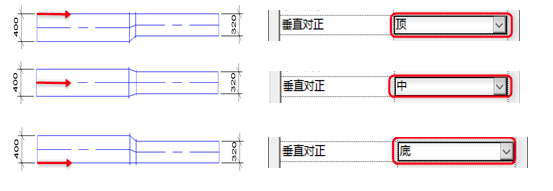

    垂直對正：以風管垂直方向為判斷依據，風管的“中”“底”“頂”設置為參照對齊，使風管部分邊緣線水平對齊，如圖7所示。

    圖7

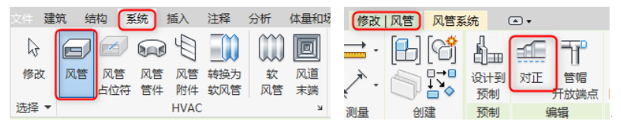

    b.繪制時修改已繪制完成風管可修改風管對正方式，9種對正方式可選擇，如圖8所示。

    圖8

    以九宮格圖標顯示風管的對正方式，通過點擊可修改，控制點作為對正參照端點，以箭頭方式顯示，如圖9所示。

    圖9

    5、風管自動連接

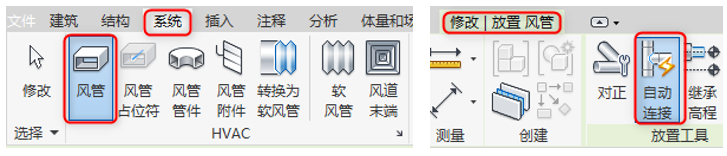

    風管繪制前或者過程中，可以選擇打開或者關閉自動連接按鈕。

    選擇打開“自動連接”可實現連接相同高程的風管，自動生成三通或者四通管件。

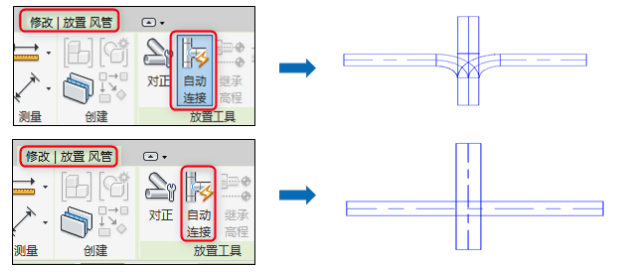

    繪制不同系統風管相同高程時，請關閉“自動連接”，以避免生成不必要的三通或者四通管件，如圖10所示。

    圖10
