快速刪除及修改風管系統
當您完成風管繪制后發現風管系統歸類錯誤，難道要重新繪制一遍？
思考我們是否可以通過修改風管系統歸屬完成錯誤的工作呢？
1.風管系統了解

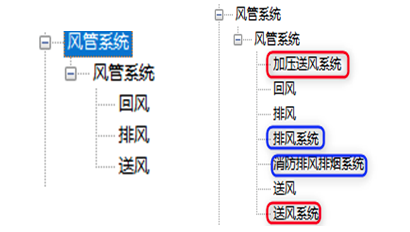

首選我們需要了解【屬性欄】中的系統分類、系統類型、系統名稱的概念。系統分類是軟件內置的暖通系統分類，“送風”“排風”“回風”這三大系統；系統類型是當復制其中的系統分類修改名稱形成的，【項目瀏覽器】→【族】如圖1所示；
圖1

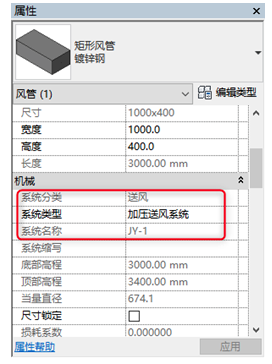

系統名稱可以理解給不同系統的編號命名，且一個項目文件有且只能使用一次的名稱，預選已繪制風管查看【屬性】如圖2所示。
圖2
2.風管系統刪除

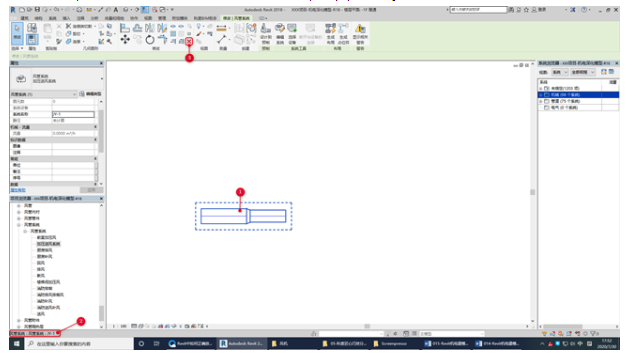

預選中的已繪制的風管，點擊Tab鍵進行循環選擇，當屏幕左下角提示框提示出現風管系統時，點擊鼠標左鍵刪除錯誤系統類型，如圖3所示。
圖3
3.風管系統修改

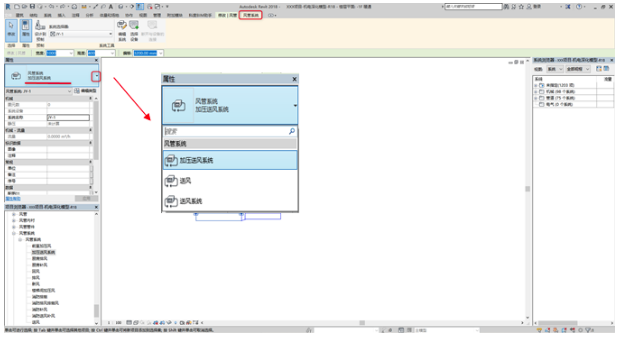

點擊已繪制風管，查看【屬性】系統類型，直接替換，如圖4所示。
圖4

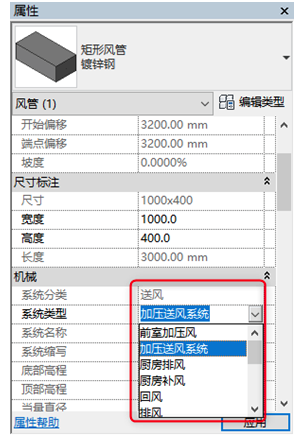

【屬性】中下拉按鈕可替換修改同一系統分類的風管系統，如圖5所示。
圖5
