常見繪圖小問題：總是警告不可見？

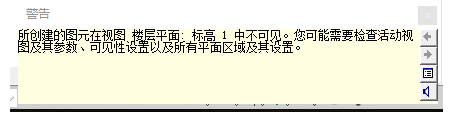

在建模時，我們經常會遇到這樣的警告對話框，如圖1。那我們應該如何解決這個問題呢？有以下幾個方面去查找問題。
圖1

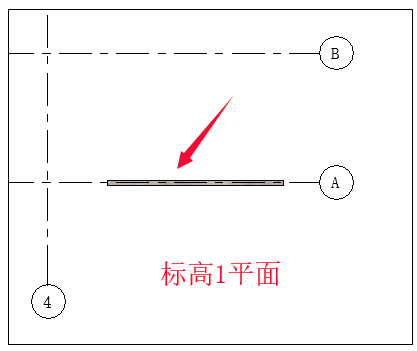

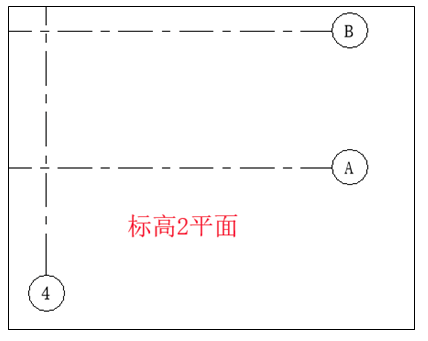

第一，首先明確一點，我們的圖元肯定是繪制出來了，只是在當前視圖看不見，所以才彈出警告。

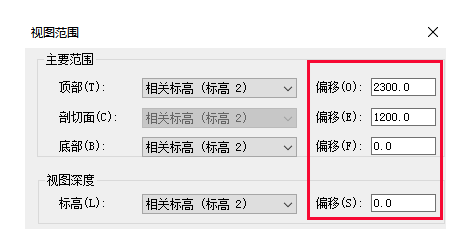

第二，我們首先排查【視圖范圍】，之前我們寫過視圖范圍的應用，這里就不再細講，簡單舉例說明。

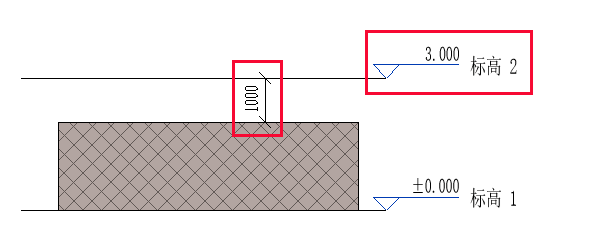

圖2
第三，排除了【視圖范圍】設置之后，仍舊看不見圖元，那么原因只能是被隱藏了。在Revit里面，隱藏構件有3種情況：

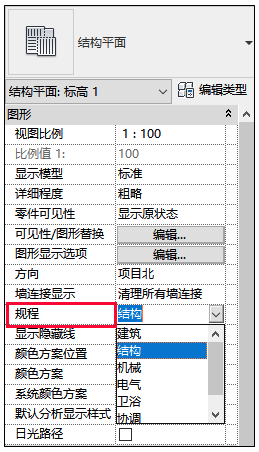

（1）規程：對應的規程有對應的顯示原則，例如結構規程下會隱藏非結構屬性墻體，其中【協調】會顯示所有，如果你拿不準設置什么規程，直接使用協調即可。
圖3

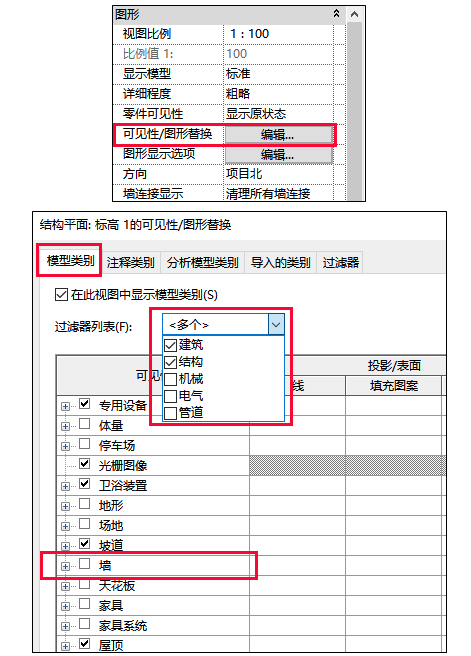

（2）可見性/圖形替換：該對話框列出了模型中的所有類別，該類別前面可見性未勾選，則表示視圖內該類別不可見。如，【墻】前面的對勾未勾選，則在當前視圖下，所有類型的【墻】皆不可見。
圖4

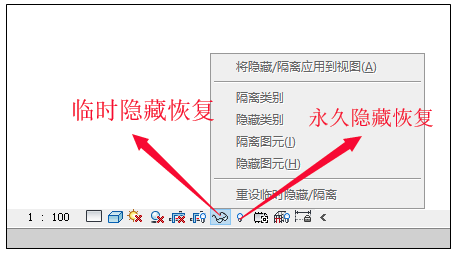

隱藏命令：隱藏分臨時隱藏和永久隱藏。臨時隱藏在視圖控制欄中的【小眼鏡】，單擊【重設臨時隱藏/隔離】即可恢復。永久隱藏則需在點亮下面【小燈泡】的情況下去恢復顯示。
圖5
