    Revit創建“柱”非常簡單，但是許多人并沒有分得清楚關于“柱”的這些工具區別。“建筑柱”和“結構柱”有什么區別？為什么在創建“結構柱”是經常會有軟件提示警告？看完這節分享你將不再迷惑！

    如果你有應用上的課題需求，請聯系我們，我們會安排相應的教程上線。

    01、“建筑柱”和“結構柱”的區別

    結構柱：這個類型的柱主要是用來創建具有承重功能的豎向結構柱。

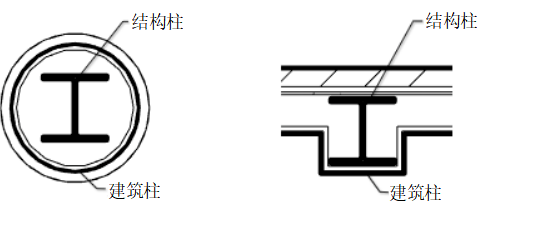

    建筑柱：兩種情況下使用建筑柱。一是創建裝飾柱圖元（如羅馬柱），二是創建結構柱的裝飾外皮。建筑柱有一個很重要的特性就是它會繼承相鄰圖元的材質，應用好這一屬性，為項目表達帶來很多便利。

    在實際項目BIM實施中，結構柱是幾乎都要使用，而建筑柱卻似乎可有可無，所以要酌情使用。

    02、載入“結構柱”族

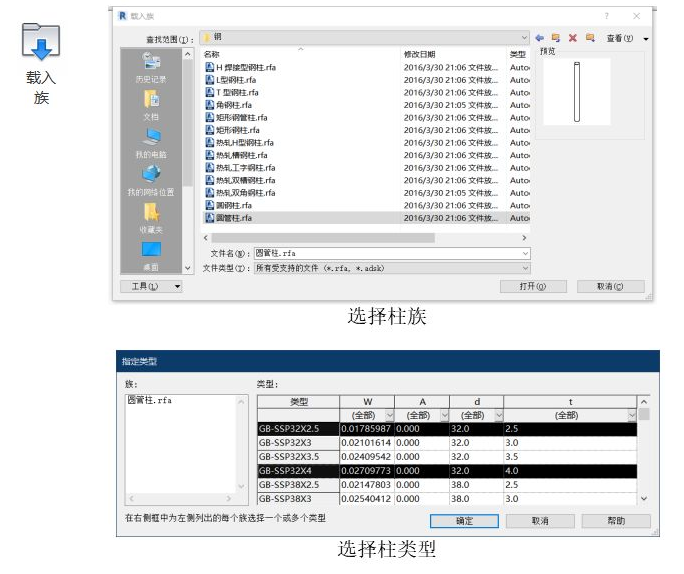

    當需要添加結構柱族到項目中來使用時，應該優先考慮默認的Autodesk安裝包自帶的結構柱族。通過“插入》載入族”功能，打開結構柱文件夾，選擇你需要的結構柱族并打開，將會彈出選擇族類型窗口，可以使用“Ctrl+點選”選擇多個類型，也可以使用“Ctrl+A”選擇全部類型，點擊“確定”就將選中的結構柱類型載入到項目環境直接使用了。

    03、采用高度方式放置“結構柱”

    Revit的創建結構柱的工具出現在“建筑”和“結構”功能標簽集，這點設置的確讓人覺得不嚴謹。

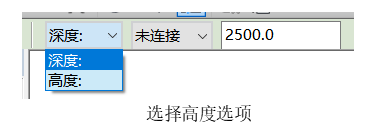

    創建結構柱記得選擇“按高度”放置選項：在創建結構柱時默認的“按深度”放置方式，如果工作視圖的視圖深度參數設置不符合當前標高向下看的參數時，創建結構柱時，你將會被軟件提示說“所創建的圖元在當前視圖無法顯示，請調整相關設置”。在繪圖區，你也可能看不到你的柱。

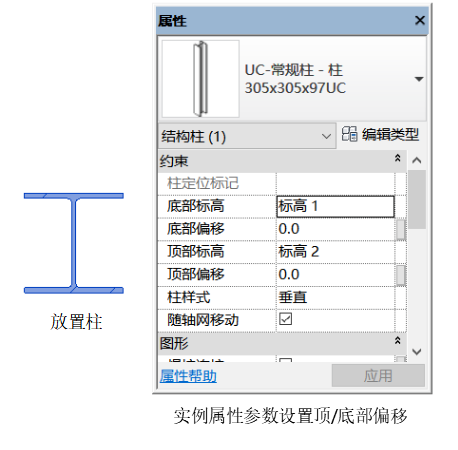

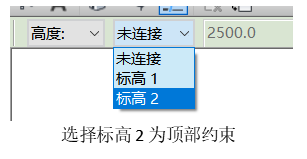

    選擇正確的頂部約束：當在平面視圖創建柱時，柱底的默認參照是當前視圖說對應的標高，意思就是說如果你在標高1的平面視圖創建柱，則柱底的默認標高參照就是標高1，當在選項欄里選擇放置方式為“按高度”，你就相應地要選擇柱頂?shù)膮⒄諛烁邽楦哂跇烁?的標高。關于柱底或頂部標高與參照標高的升/降偏差可以通過柱的實例屬性參數“偏移”來調整。

    啟動創建柱命令后，在放置柱的位置點擊鼠標就完成柱的創建，然后根據需要調整柱的參照標高偏移。

    04、采用軸網交點批量創建“結構柱”

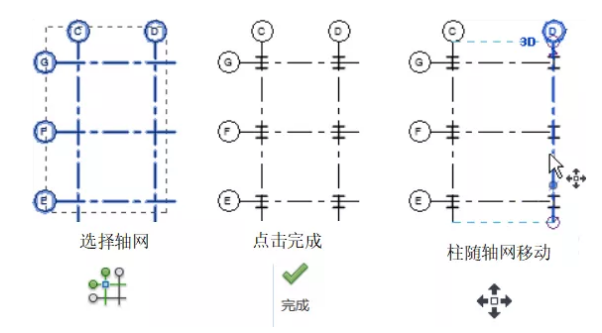

    在需要大量創建柱，而且這些柱大都放置在軸網相交點時，我們可以使用“在軸網相交處”放置柱的功能。啟動功能后，選擇需要的軸網（這些軸網必須有相交），然后點擊“完成”按鈕，軟件將會在剛才選擇所有的軸網交點處創建柱。

    05、“結構柱”默認隨軸網移動

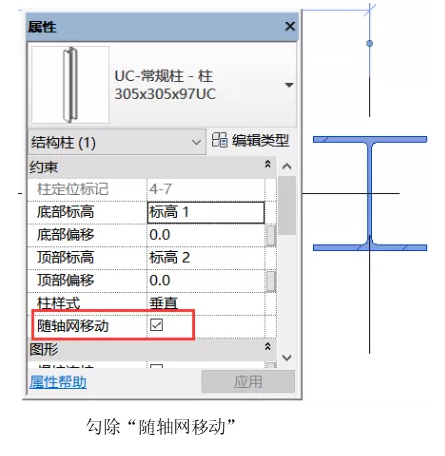

    默認柱會隨其所依附的軸網移動，除非解除這樣屬性。在選中柱實例情況下，在實例屬性中可以看到該屬性參數，勾除就可以完成解除“隨軸網移動”約束。

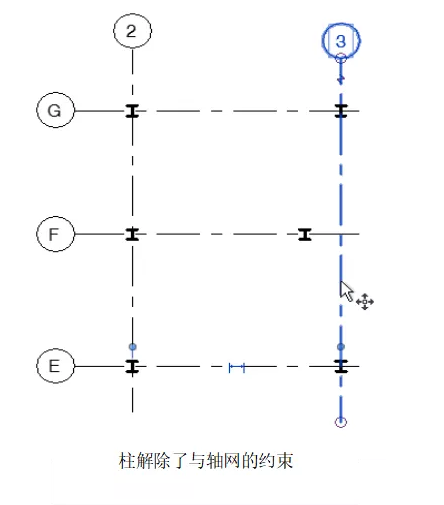

    這時我們移動軸網，柱將仍然留在原位不動。

    06、視圖顯示精細程度與柱圖元顯示的影響

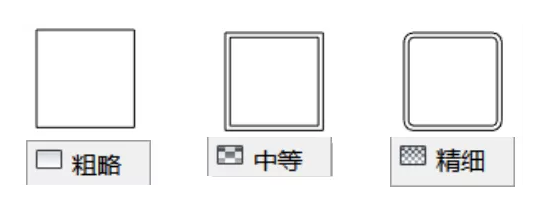

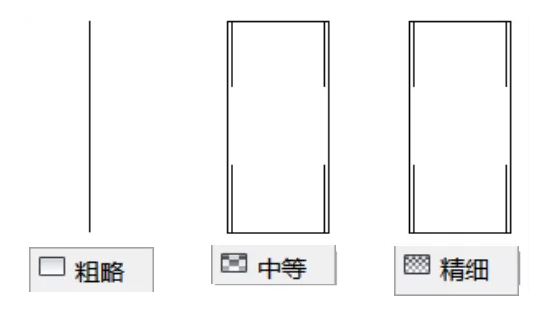

    在視圖的右下角，我們看到視圖“精細程度”顯示控制工具，通過精細程度的不同選用，柱族在創建時做了相應的設置，柱將會在不同的精細程度情況下顯示不同的細致度。

    你要特別注意的是在立面視圖情況下，柱通常有可能顯示成一根線，所以你要記得適當調整立面視圖的精細程度。

    07、設置柱截面填充為實體填充

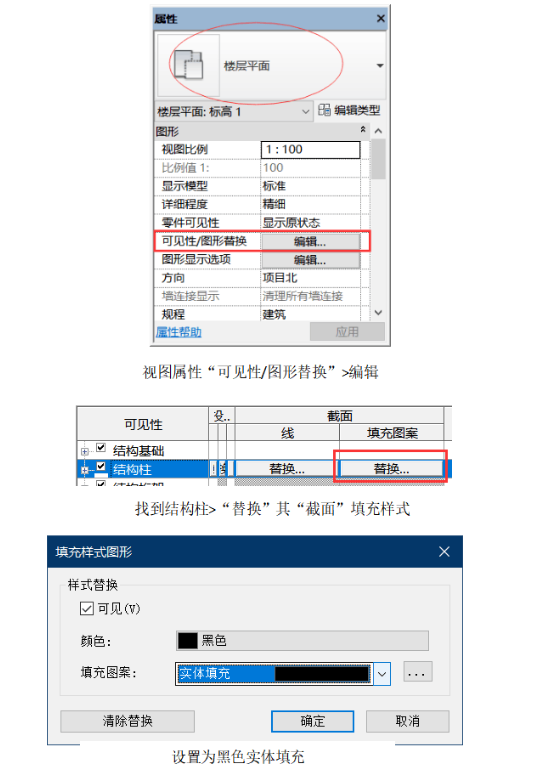

    在我們的出圖標準里，結構柱的平面圖顯示是實體顏色填充（比如黑色），我們同樣的可以對各視圖中的結構柱截面顯示填充圖案進行更換設置，關于圖元的外觀顯示等的設置除了材質設置以外，Revit提供了多種替換方式，我們這里用到的是臨時的替換方法，雖然是臨時的，但是它可以覆蓋其他設置，成為設置權限最高的替換。這個替換就是在視圖可見性設置界面，替換柱的界面填充圖案。（更多設置技巧，請查看官方白皮書，具體項目應用，請聯系我們哦！）

    08、用“建筑柱”創建墻的豎向“條狀突起”

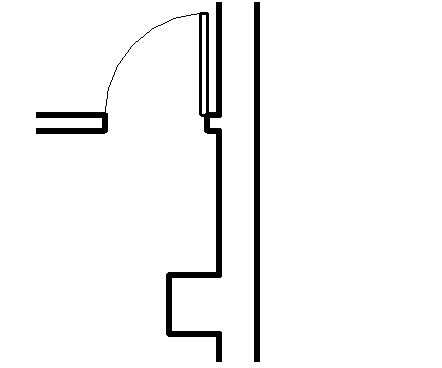

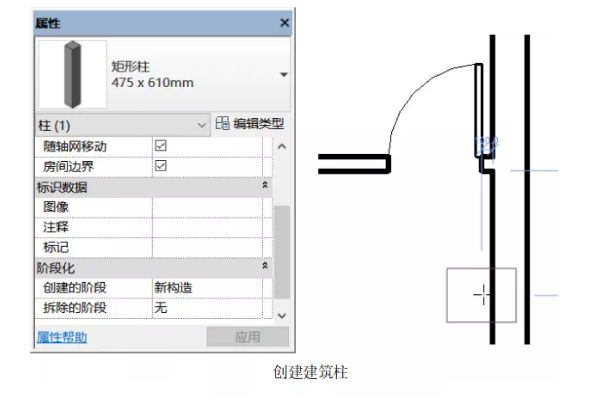

    下面我們來試用一下建筑柱吧！在下面的例子里，我們?yōu)閴γ鎰?chuàng)建一個矩形的豎向“條狀突起”。啟動建筑柱命令后，我們選擇“矩形柱”類型，然后在墻上適當位置點擊放置柱。

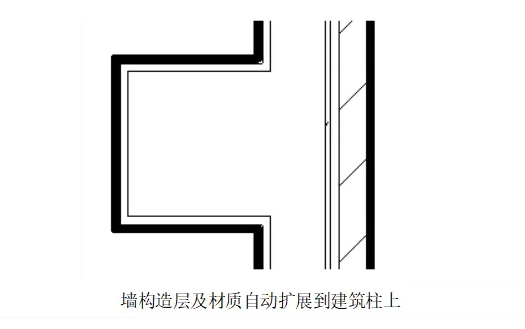

    如你所見，該柱會自動清除墻面并融入墻體。

    這時，如果我們把視圖的精細程度調整為“精細”，你將可以看到建筑柱的材質與墻的材質將是一樣的。出現材質繼承時建筑柱的材質沒有特殊設置，材質參數時默認的“<按類別>”。當材質別特殊定義為非默認的“<按類別>”時，柱將顯示為自己獨有的材質。

    結語：柱是建筑構件元素中很重要的組成，組成簡單，但是地位重要，所以我們要基于分享的知識點，更多的體會軟件對柱的特性應用，從而獲得解決實際項目問題的技巧。更多分享，請持續關注我們！
