    文章來源：科度BIM

    每個平面圖都具有“視圖范圍”屬性，該屬性也稱為可見范圍。我們?cè)诶L制模型的時候，無論什么專業，都免不了調整“視圖范圍”，今天就為大家詳解“視圖范圍”該如何設置。

    首先，視圖范圍是可以控制視圖中對象的可見性和外觀的一組水平平面。水平平面為“頂部平面”、“剖切面”和“底部平面”。頂剪裁平面和底剪裁平面表示視圖范圍的最頂部和最底部的部分。剖切面是確定視圖中某些圖元可視剖切高度的平面。這三個平面可以定義視圖范圍的主要范圍。

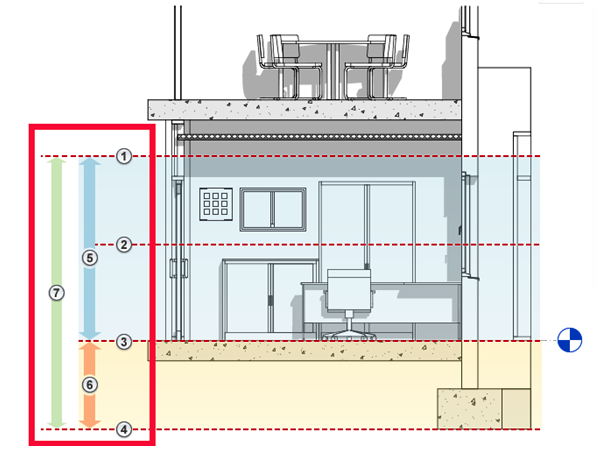

    在圖一中，依次是：①頂部、②剖切面、③底部、④偏移（從底部）、⑤主要范圍、⑥視圖深度和⑦整個視圖范圍

    圖1

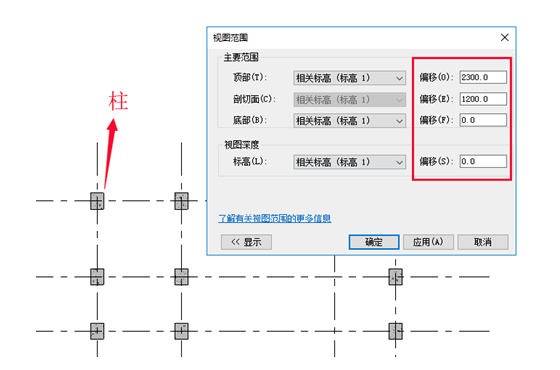

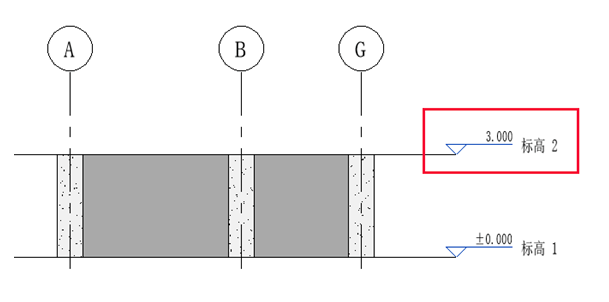

    下面我將繪制一層構件，舉例詳解視圖范圍的作用，該圖形層高3米，在標高1上的視圖范圍如下圖2、圖3

    圖2

    圖3

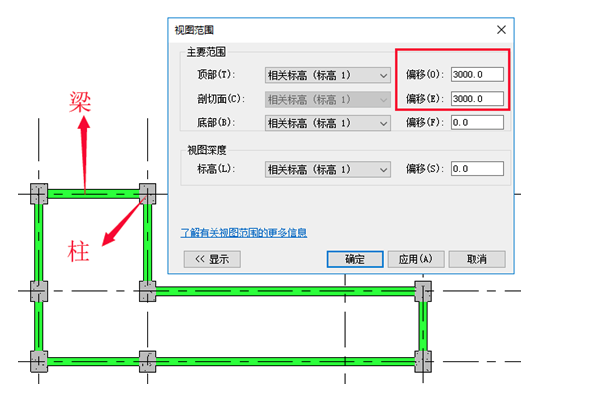

    現在我們?cè)?m（標高2）的位置上繪制梁圖元，在標高1平面視圖中，我們看不見繪制的梁，原因是此例中層高為3m，而視圖的剖切面只能看到1.2m高度以下的構建，所以我們需要把剖切面設置成3000如圖4、圖5

    圖4

    圖5

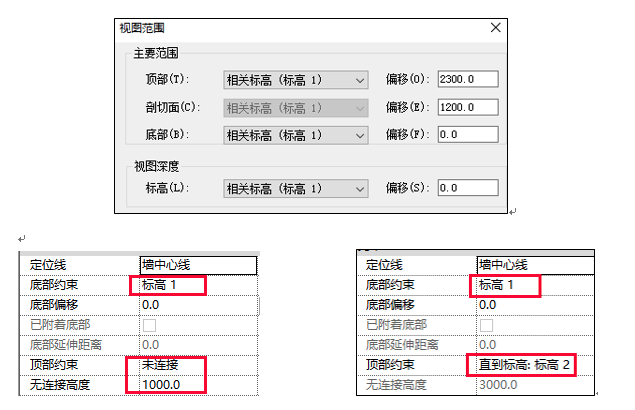

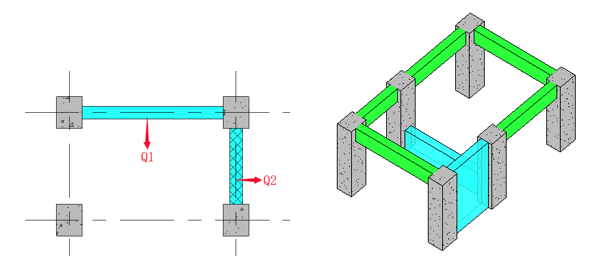

    接下來我們把視圖范圍設置改回原來的默認設置，然后在標高1上繪制墻構件，Q1和Q2我們?cè)O(shè)置的屬性如圖6，得到的平面顯示如圖7

    圖6

    圖7

    我們可以看到Q1和Q2在標高1平面顯示不同，那是因?yàn)镼1顯示的是墻的頂面，而Q2顯示的是墻的截圖案，是因?yàn)椋琎2的高度已經超過剖切面的高度，所以墻體被剖切面剖切，所以現在我們是看到墻的截面填充圖案的。
