【柏慕聯創BIM技術服務，文/胡林】
問題提出：在繪制水管時，彎頭和放置閥門，不會隨著管件的直徑的變化而變化。
RevitMEP自身獨特的查找表格功能可以滿足管件族的這一特別要求。如

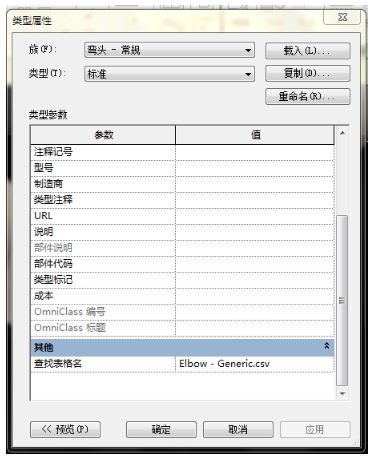

選中彎頭，單擊屬性面板里的編輯類型，彈出一個類型屬性面板。在其他選項中的一個查找表格名稱。
默認安裝的情況下，查找表格文件即。csv文件都放在：
C:ProgramDataAutodeskRVT2013LookupTables
也可以通過Revit.in修改其存放路徑。
只有在存放路徑下的。csv文件才能被調使用。
把文件LookupTables里面的表格放到其路徑，在畫尺寸參數都是隨公稱直徑的變化而變化了。
注意事項：
1.查找依據順序和.cnv文件列需一致。
2.查找值與cnv文件表頭出現的必須完全一致。如CtE,不能輸成CTE。
