【柏慕聯創BIM技術服務，文/胡林】

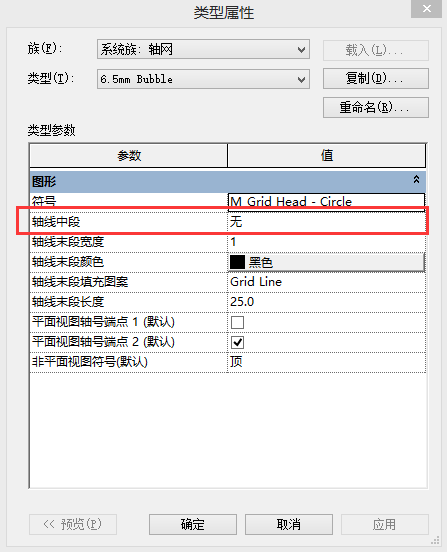

問題：如（圖-1）所示只有軸網可以通過設置其類型屬性的軸線中段實現其中段線的線隱藏，而標高卻沒有類似選項，那么我們能否實現將標高也進行中段線隱藏呢？
我們可以通過為標高的線型圖案設置一種特殊的樣式來實現上述問題中描述的情況：

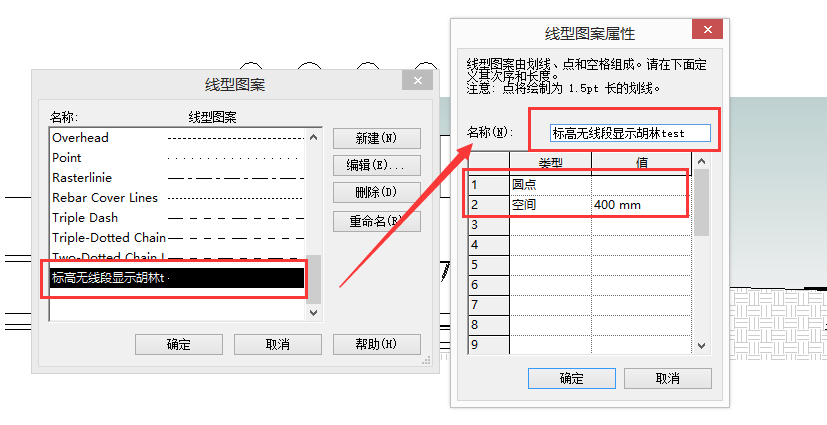

在管理——設置——線型圖案中新建一種線樣式然后設置為如圖-2所示。
【注意】空間取值不能超過510，一般設為400即可，如果設置后仍為實線則再對其數值進行調整（調小），如果超過510則變?yōu)閷嵕€.

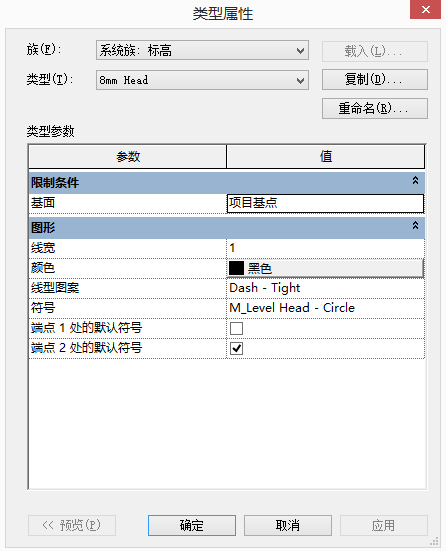

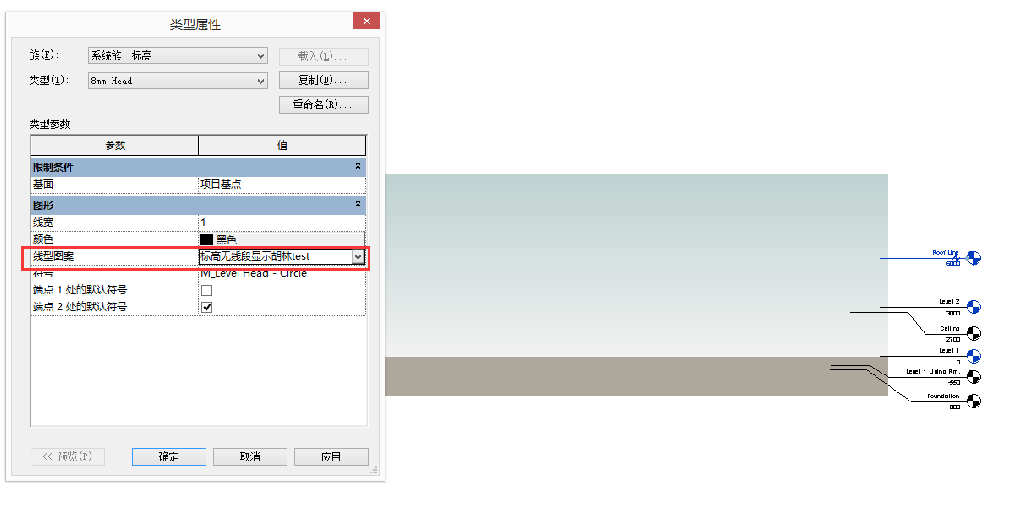

在標高的類型屬性中應用我們剛才設置好的線型如（圖-3）所示。

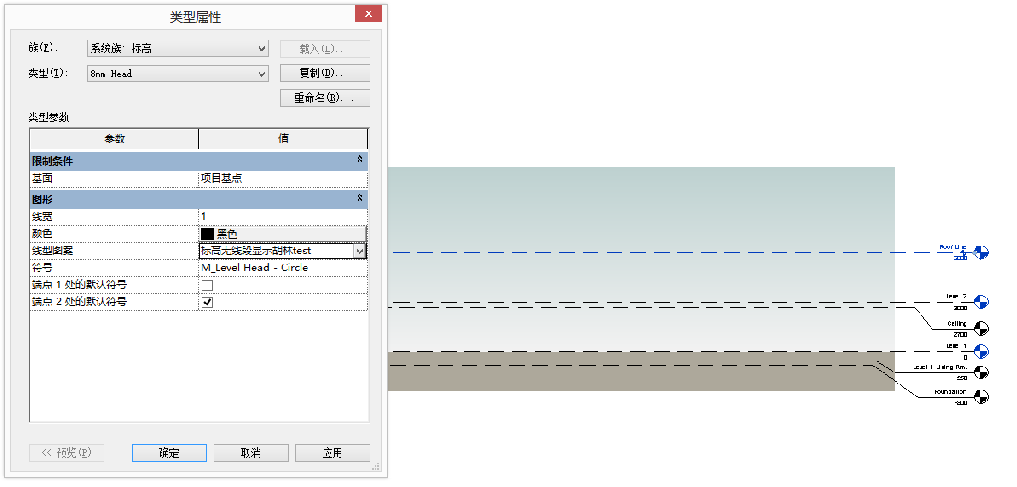

應用后便可實現如（圖-4）所示的效果。
