文章來源：學天BIM學院

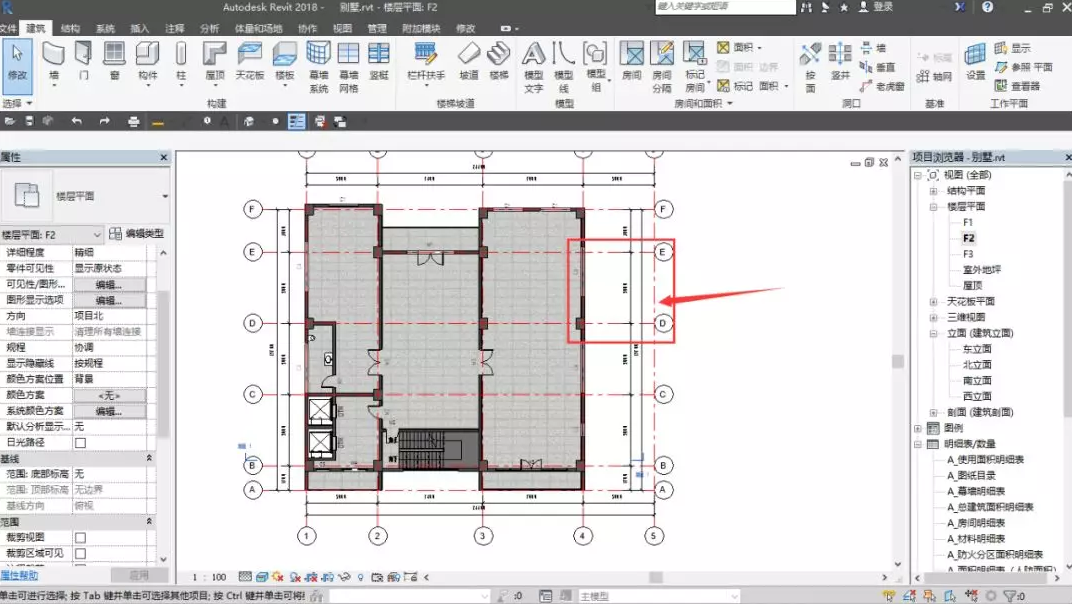

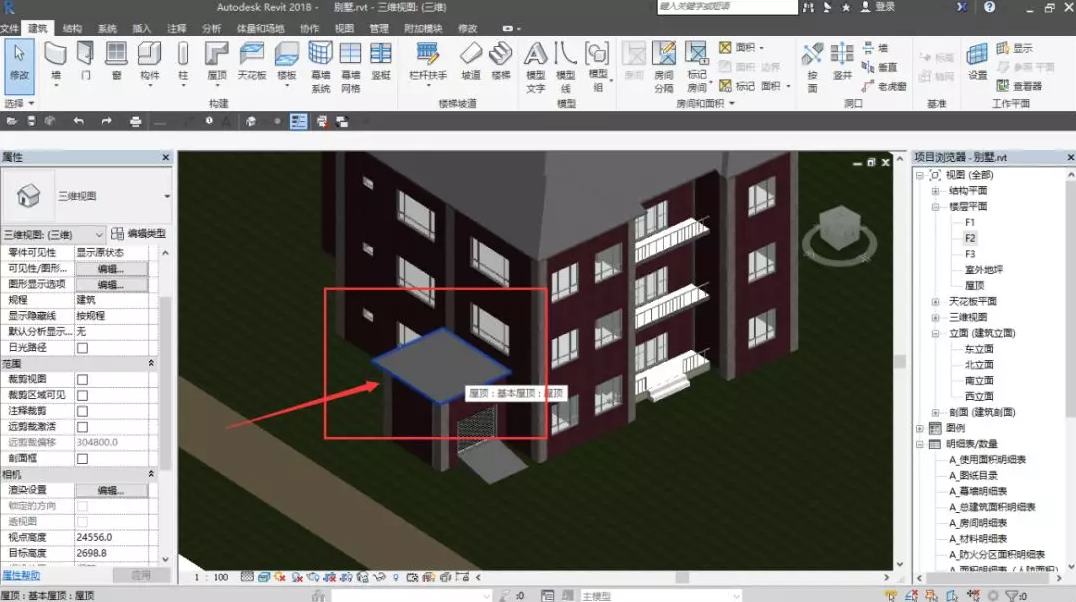

    木仔給大家教學了如何在Revit三維中快速觀看某樓層模型，后來有學員私信木仔，想知道為什么三維視圖能看見屋頂，但是這個屋頂在F2樓層平面中卻看不見？

    其實這個是因為F2視圖范圍設置的原因！

    本期就教給大家如何修改視圖范圍

    在revit中如何調整視圖范圍？

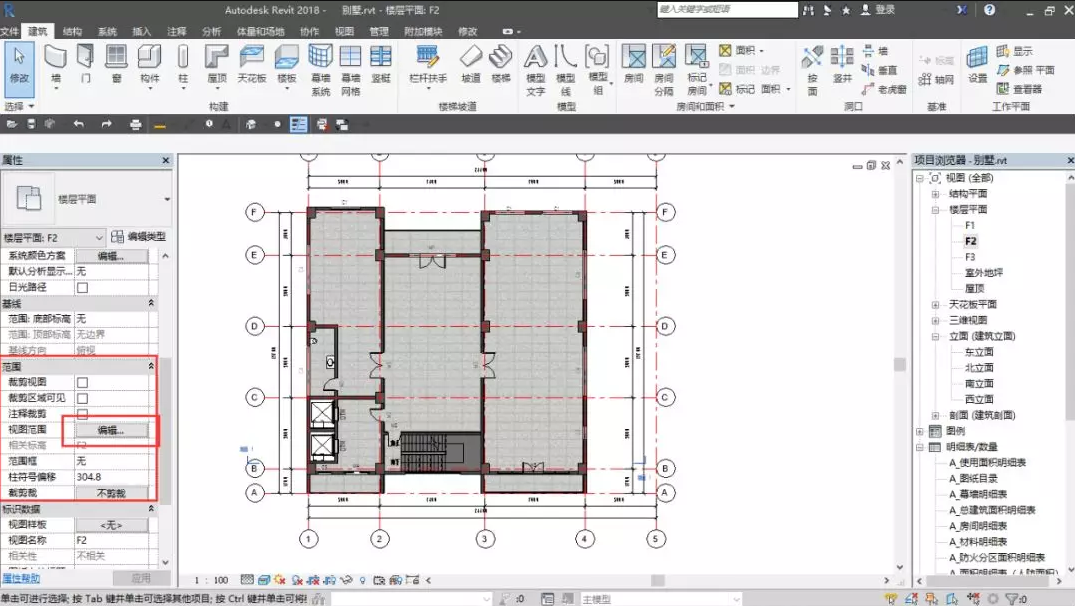

    1、進入F2樓層平面,在屬性欄里找到并點擊“范圍”里的“視圖范圍”。

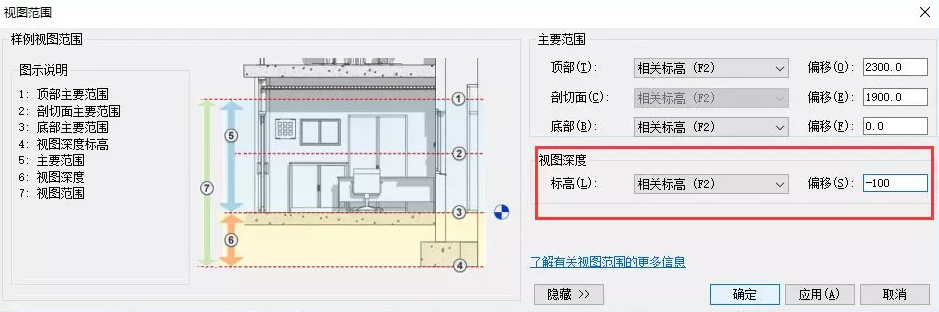

    2、將“視圖深度”里的標高偏移改為任意負值，點擊確定。

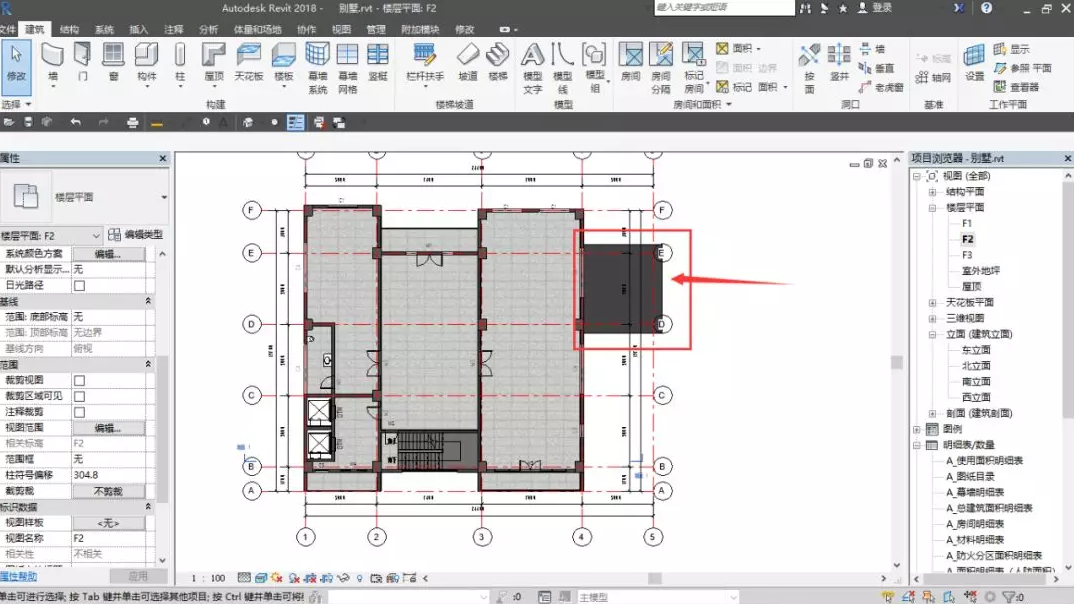

    這樣這個屋頂就會在F2樓層平面里顯示出來了

    注意：剖切面之下的所有構件一定都看得見。
