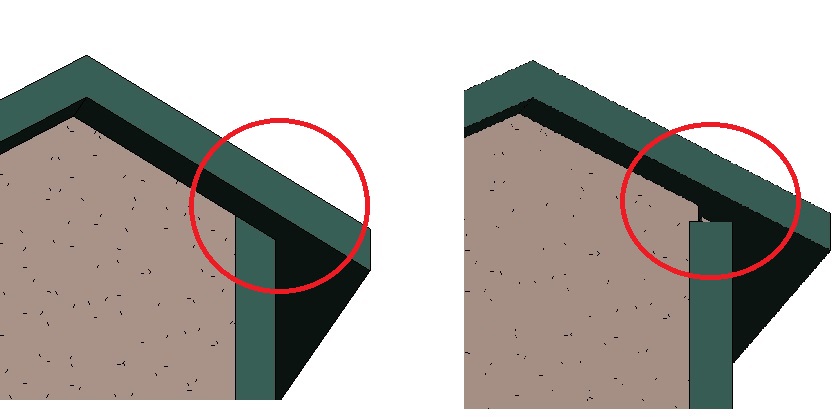

平時用revit軟件建模時，經常會遇到這樣的問題，尤其是對新手而言，比如矩形柱子與斜屋面交接地方，一般我們會用附著到屋面底部，但是，附著后，柱頂與屋面不是斜接的，是一遍接觸，造成觀感很差，那么如何做才能斜接的效果呢？請看如下操作：
1.點了頂部附著到屋面后
2.系統已經對柱子進行過附著屋面的處理，但是柱子和屋面的交界處并不是我們想要的結果，那么我們繼續對柱子進行處理
3.將屬性面板下的構造欄中，頂部附著對正方式改為”最大相交”
4.我們?cè)谥膶傩悦姘逯?，更改柱樣式，將“垂直”改為“傾斜-端點控制”
5.后面的柱子也已經與前面的柱子一樣，完美的與屋頂進行了交界處的斜插處理
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
