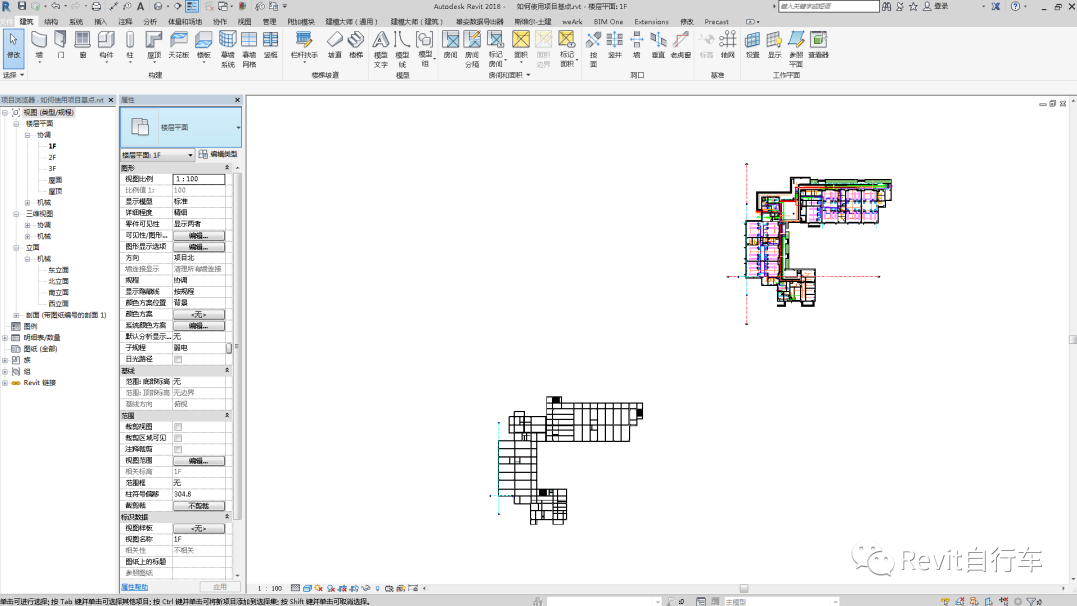

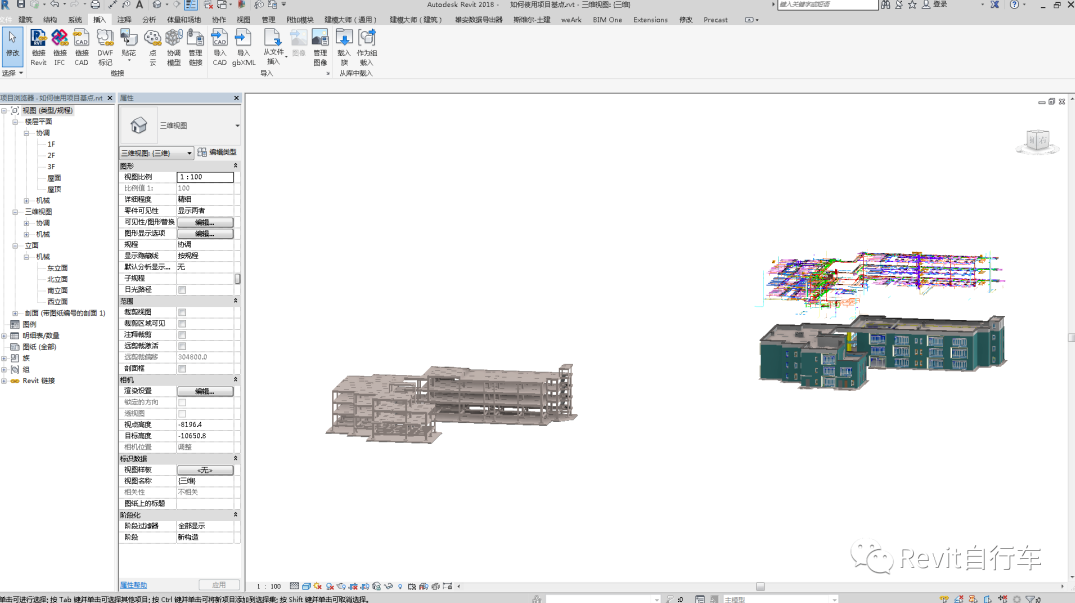

當鏈接不同專業的模型時，你突然發現，模型都分別在不同位置，剎那間就想掀桌子，無奈辦公室桌子太重，那不如想想怎么辦。
（圖一）

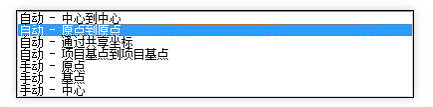

01、默認的鏈接方式為“原點到原點”。這要求項目中，分部模型的定位和高程都要由同一個文件指定好，否則就會出現上述錯位的情況，而且這種方式通常適用于小體量的項目。
（圖二）

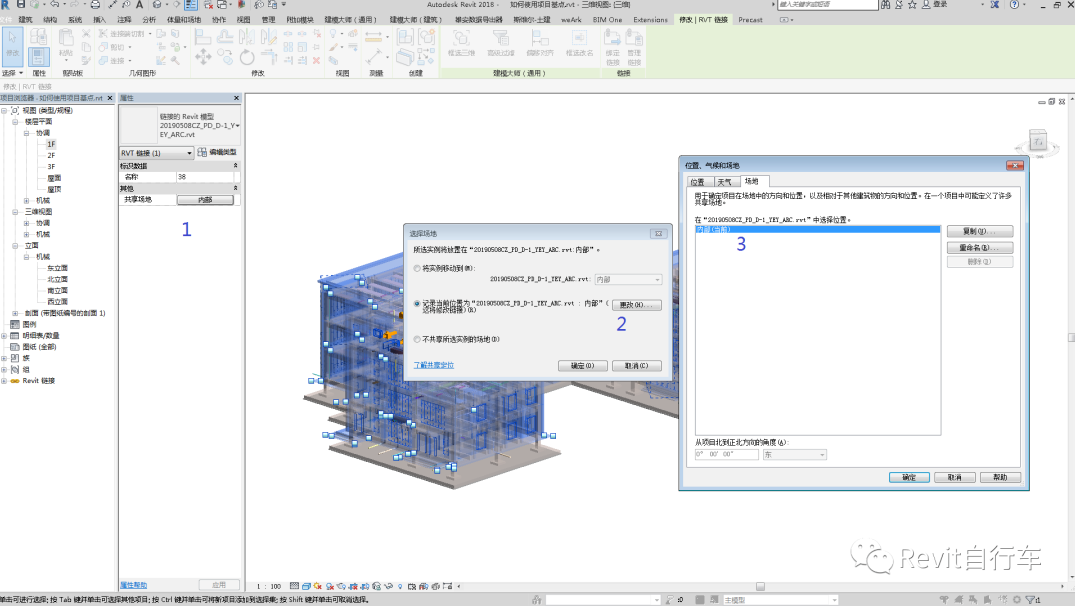

02、對于上述情況的解決方法：
1.通過平面和立面的軸網標高，將鏈接模型定準位置；
2.選中鏈接模型并共享坐標，若不想改變原模型可復制新的地點；
3.后續需要鏈接時，采用共享坐標系的方式。
（圖三）

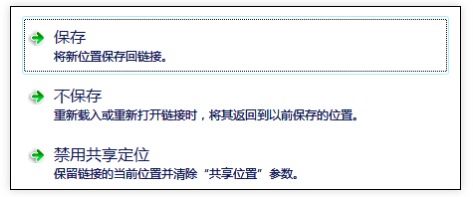

03、保存時候記得將新的坐標返回鏈接模型。
（圖四）

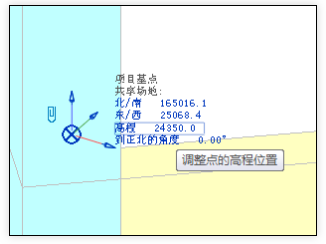

04、鏈接模型中的項目基點就會根據主模型進行調整。
（圖五）
后記
不管是“原點到原點”或者“共享坐標”，都是用法不同，本質是都是協同工作下的一個小操作。但是針對項目體量較大，特別是住宅項目，我比較建議使用“共享坐標”。
