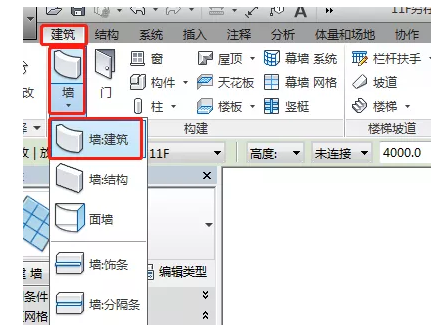

在建筑面板中找到并點擊“墻”選項，在下拉菜單中選擇“墻：建筑”。
如圖一
圖一

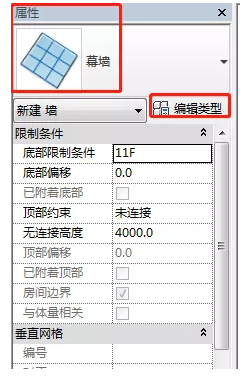

在屬性中選擇幕墻并編輯類型。如圖二
圖二

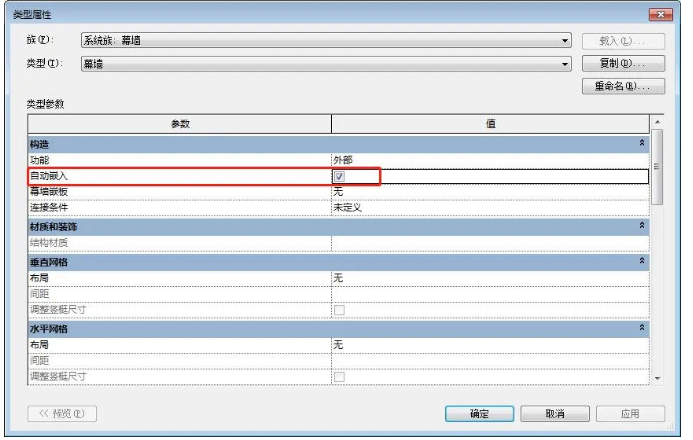

在打開后的菜單中勾選“自動嵌入”選項并確定，新畫的幕墻才會自動將已經畫好的實體墻自動打斷。如圖三
圖三

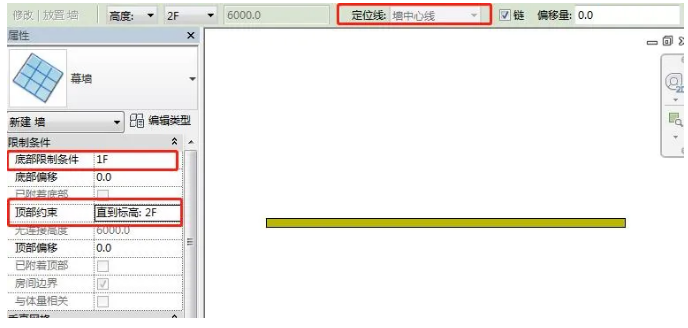

繪制前編輯好幕墻的信息，因為幕墻“定位線”沒有多種選項，只能是核心層中心線，只需將“底部限制條件”和“頂部約束”設置好就可以布置了。如圖四
圖四

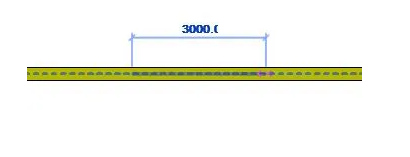

如圖五所示，選擇好所需要的起點與終點后沿既定路線畫出幕墻路徑。
圖五

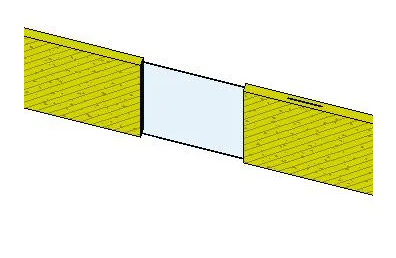

如圖六所示，即為打斷了實體墻的幕墻。
圖六
