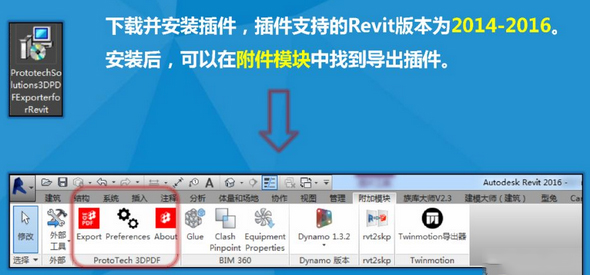

1.安裝插件

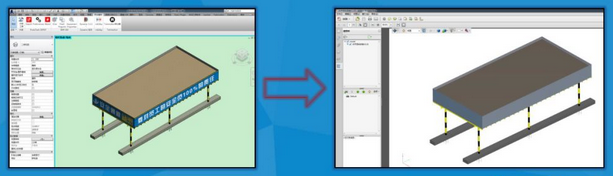

將Revit模型導出為3D PDF文件，有利于提高溝通效率，提升工作質量。本次分享的導出方法是通過專用插件實現的。百度網盤鏈接：https://pan.baidu.com/s/1i7gqP17 密碼：e85k

2.設置參數

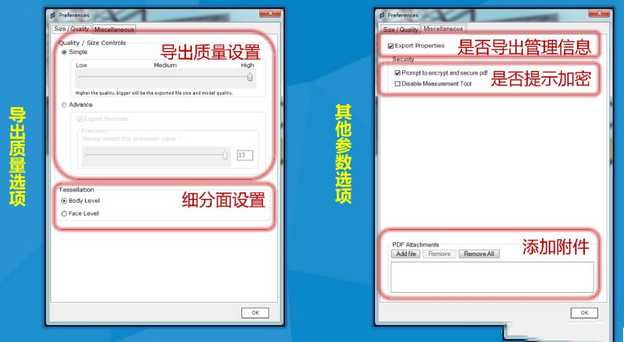

打開示例項目進行模型的導出。在導出前，我們點擊Preferences打開參數設置菜單，根據需要進行參數調整。

3.導出模型

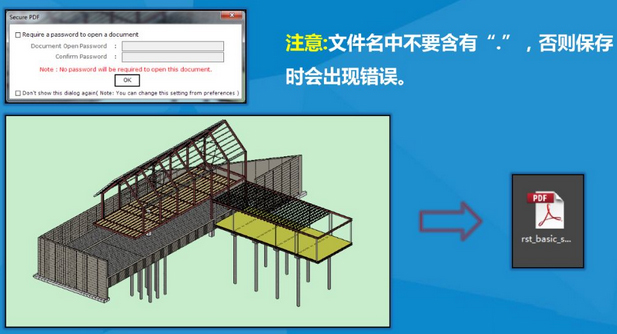

設置好參數后，點擊Export按鈕進行模型的導出。插件會詢問是否進行加密操作，我們可以根據自身需要進行操作。

4.打開3D PDF

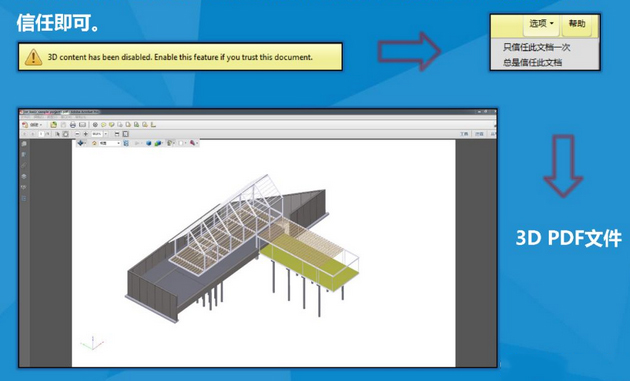

打開文件后，由于安全性設置問題，會出現下面的提示，在選項中點擊信任即可。

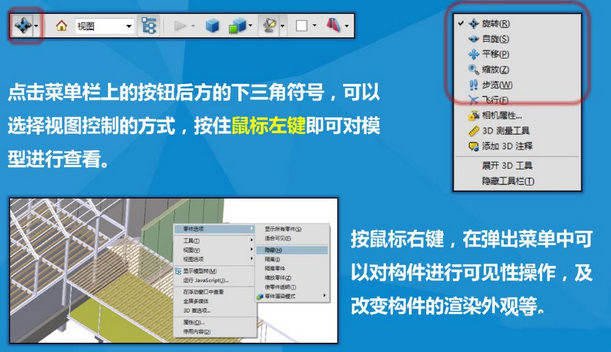

5.相關操作-查看模型

在3D PDF文件中，我們可以對模型進行實時的查看，添加標注注釋等操作，方便溝通雙方針對模型進行討論。

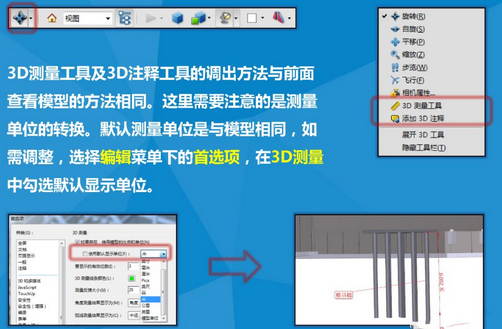

6.相關操作-測量標注

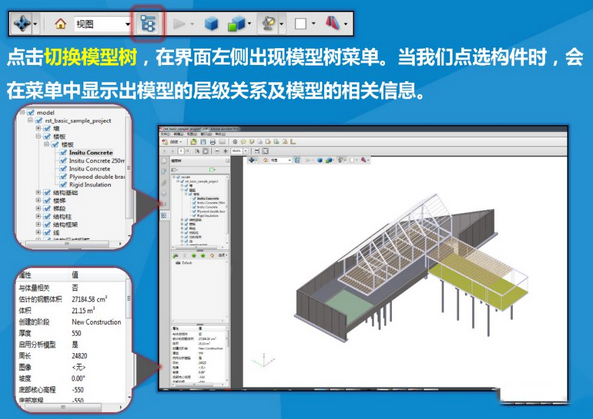

7.相關操作-讀取模型信息

8.存在的問題

本插件在使用過程中存在以下問題：

1.無法導出鋼筋構件

2.無法導出貼圖

3.試用版有使用次數限制
