      Revit技巧 | 關于Revit快速檢查管線凈高的方法

      發布于:2025-01-15 00:20:01

      BIM中文網

      更多

      1.問題分析

      在進行管線綜合后,一般會需要進行凈高檢查,我們可以利用構件自帶的參數快速查找出不滿足凈高的構件。

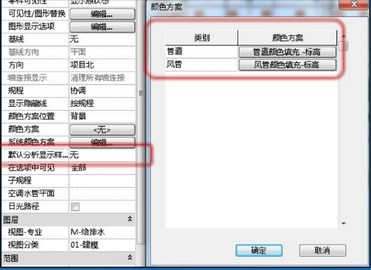

      首先可以利用系統顏色方案來實現風管和管道的凈高查看,系統顏色方案可以指定管道和風管的顏色方案。

      2.風管設置

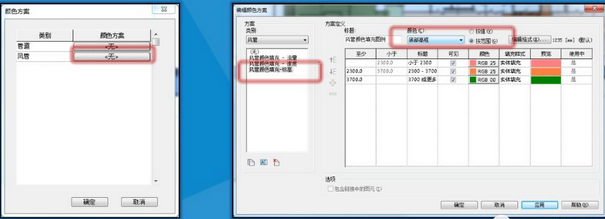

      新建一個方案并命名為“風管顏色填充-標高”;

      在方案定義對話框中的顏色選項卡可選用風管所有的實例參數,選擇底部高程。點擊按范圍設置顏色,然后按照需求設置高度范圍和顏色填充。

      3.水管設置

      設置方式與風管類似,但因管道實例參數中無管底參數,因此需要使用插件或手動添加管道的管底參數,才可對管道進行準確的凈高范圍查看。此次介紹的是使用橄欖山插件快圖中的加管道頂?shù)讌?shù)一鍵添加所有管道的管底參數。

      添加完管底參數后,在顏色下拉框中即可選擇對應參數進行凈高查看。

      注:對于有坡度的重力管道而言,需特殊注意處理。

      4.橋架設置

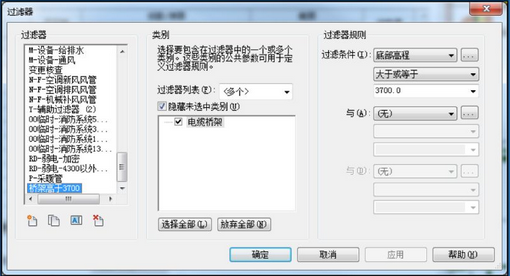

      橋架設置時,可采用過濾器的方式進行設置,然后在過濾器中對應風管水管標高進行同色填充。

      5.圖例顯示及最終成果

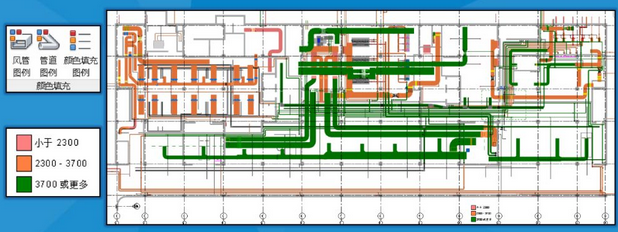

      在分析選項卡中,點擊“風管圖例”即可按設置高度添加填充顏色。結果如下:

      注:在設置風管、管道、水管的顏色填充時,最好保證同一標高同一顏色填充。
