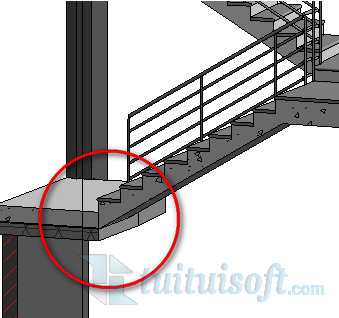

Revit樓梯與樓板處的連接處理不是那么符合實際，會出現一些問題，如下圖，這樣的連接會導致樓梯配筋時鋼筋外露。
解決方法：
方法一：適用于草圖樓梯

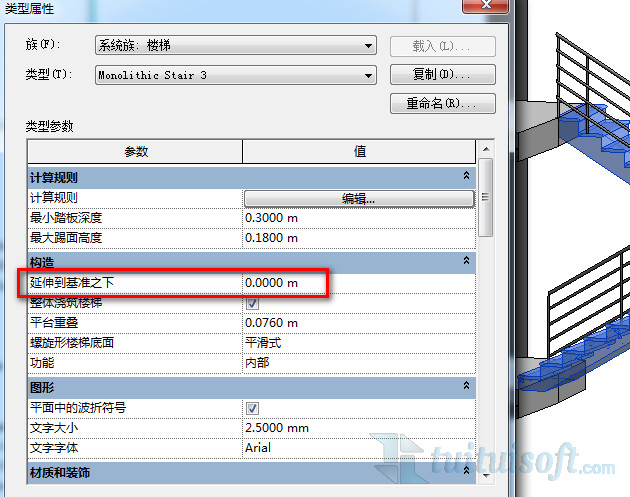

選中樓梯，在類型屬性的構造中找到“延伸到基準之下”，輸入適當?shù)呢?fù)值即可

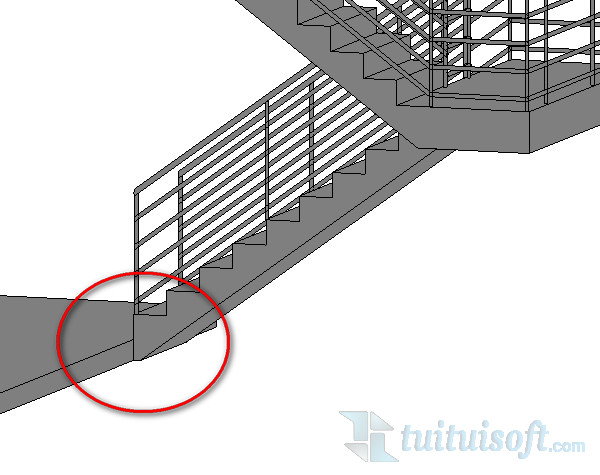

效果圖：
方法二：適用于構件樓梯

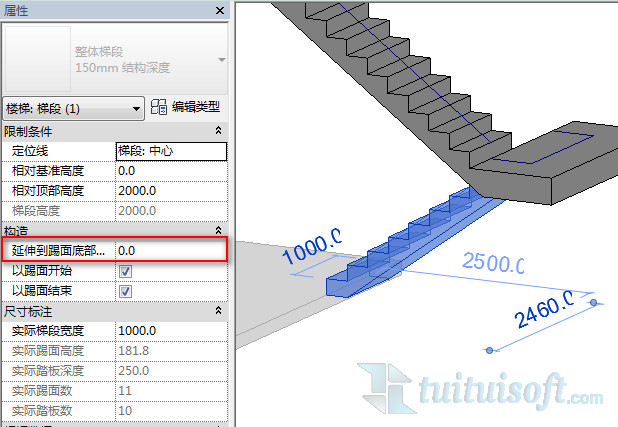

選擇樓梯進入編輯模式，并選中梯段，在屬性面板的構造下找到“延伸到踢面底部之下”，輸入適當?shù)呢?fù)值即可
效果圖：
