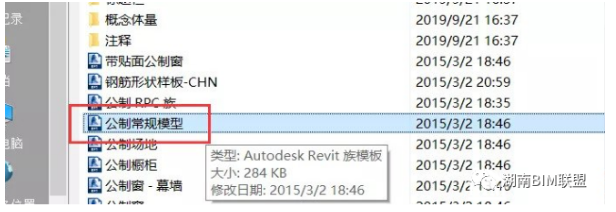

1.打開Revit,選擇新建——族。在彈出的面板中選擇公制常規模型。

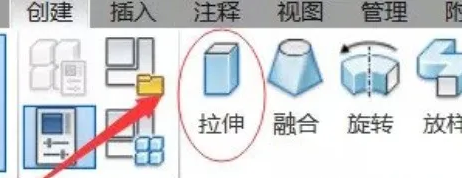

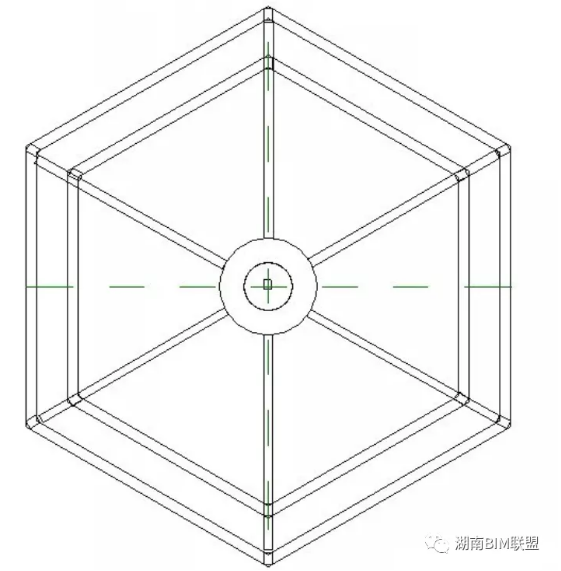

2.利用創建面板中的【拉伸】命令,首先繪制宮燈的大致輪廓,常見的宮燈形狀為六邊形。

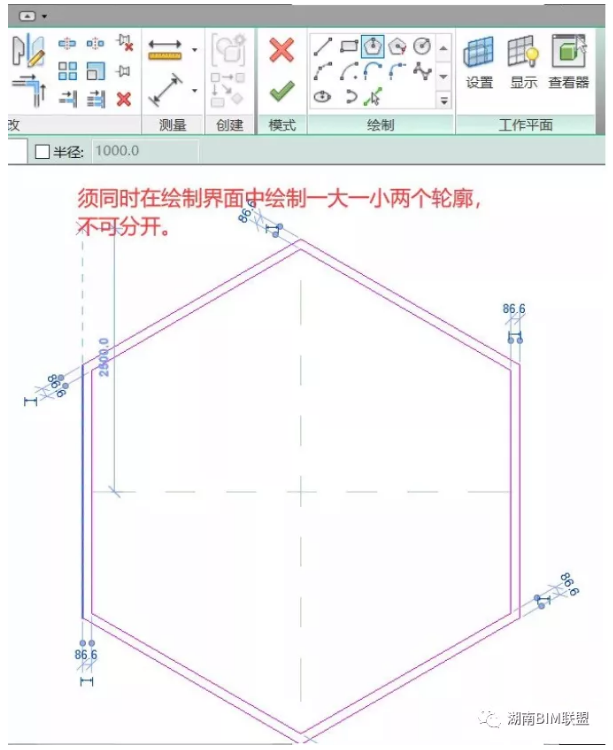

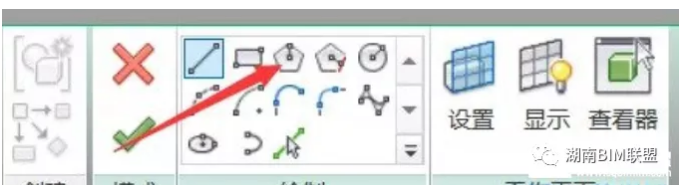

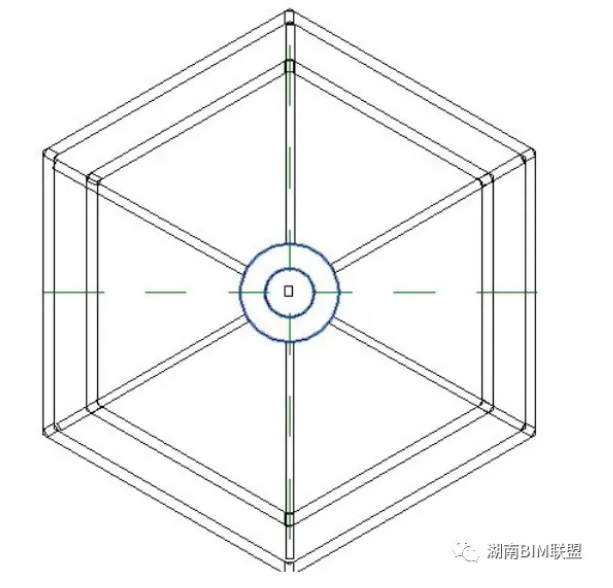

3.利用拉伸面板中的六邊形工具,初步繪制宮燈輪廓,用復制、旋轉的命令可提高工作效率。

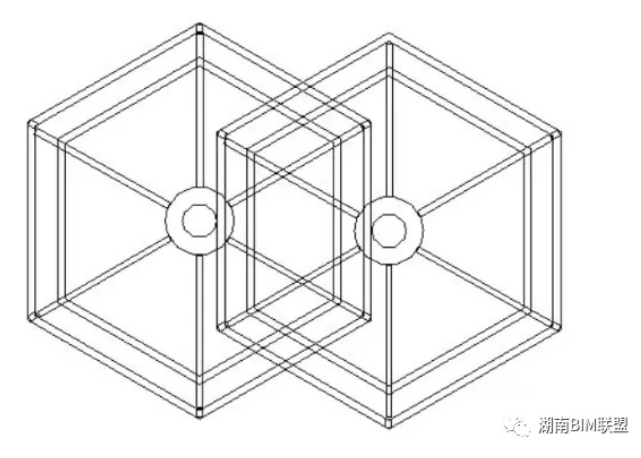

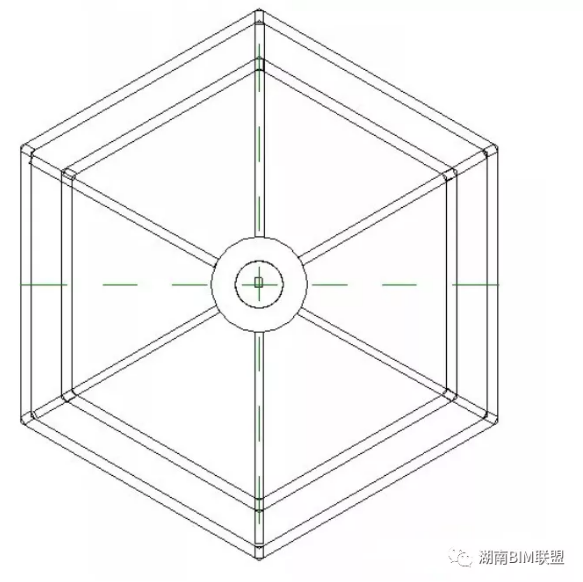

4.繪制出一個表面后,利用復制命令,復制成功后切換三維視圖,調偏移量。

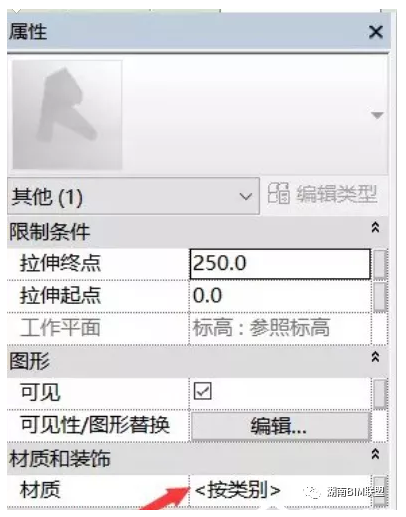

5.要注意的是,首圖中拉伸終點、起點差值須相距250毫米,第二張圖形可大于150毫米,若之間沒有預留出相應數值,則無法進行拉伸。


6.繪制成功后更改材質以及賦予顏色。



7.剩余的結構,可重復以上步驟,運用拉伸命令,調整拉伸起點、終點完成。

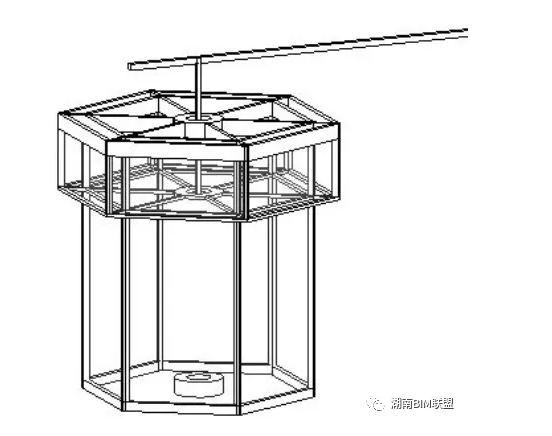

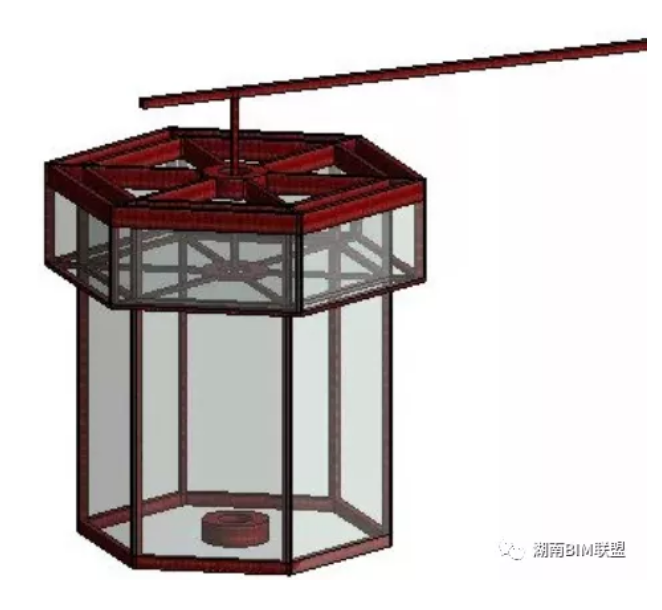

最終結果,如圖所示:
