想要系統性掌握BIM技能，不能只停留在理論知識上，實操也是關鍵一步。
拒絕紙上談兵，提升操作技巧，從點滴開始積累。今天我們來學習Revit實操小技巧之結構柱中異形柱的創建。
Ｒｅｖｉｔ提供兩種柱，即結構柱和建筑柱。建筑柱適用于墻垛、裝飾柱等，非承重構件。在框架結構模型中，結構柱是用來支撐上部結構并將荷載傳至基礎的豎向構件。
在本案例中用到的結構柱為異形柱，并非常見的矩形柱、圓形柱等。所以需要先創建對應的異形柱族，然后放置這些結構柱。
異形柱族的創建
１)此處以內建族方法創建異形族構件，如圖1及圖2所示，點擊“結構→構件→內建模型”，在彈出的“族類別與族參數”對話框中選擇“結構柱”，單擊“確定”按鈕，為族指定為“結構柱”的族類別。

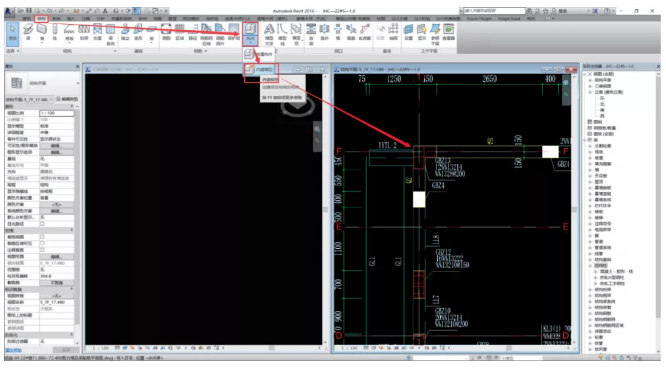

（1）內建族命令

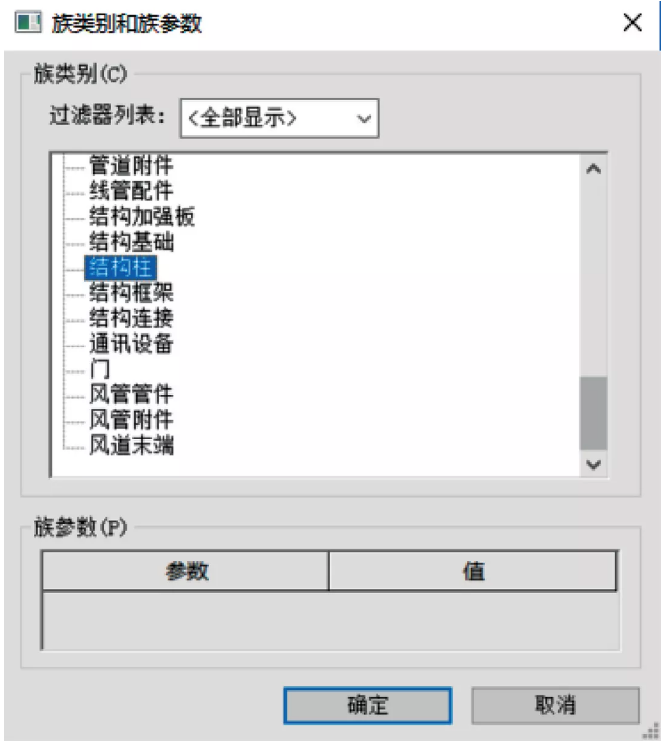

（2）內建族指定族類別
２)輸入此內建族的名稱“ＧＢＺ１３”，單擊“確定”按鈕，如圖３所示。

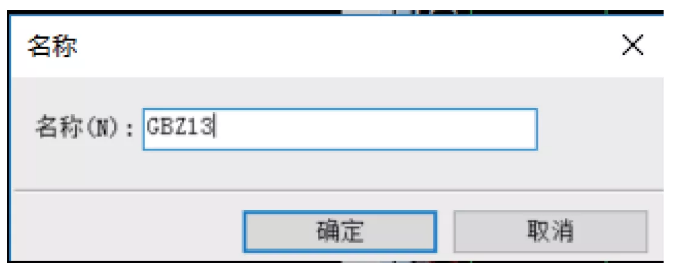

（3）命名族名稱
３)使用拉伸命令，繪制此結構柱的輪廓形成閉合圖形，因“６Ｆ”(六層)與“７Ｆ”(七層)標高差異為“２８００”，所以將此內建族的拉伸終點設為“２８００”，如圖4及圖5所示

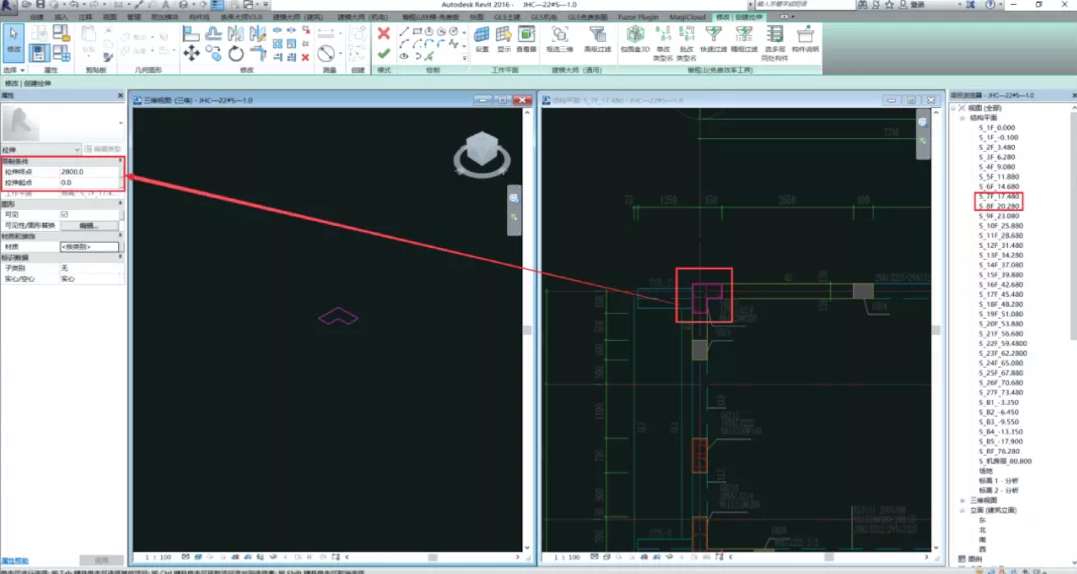

（4）設定拉伸起終點高度
（5）拉伸命令創建模型
４)為此結構柱賦予材質:如圖6所示，點擊屬性欄“材質”右側“按類別”，在彈出的“材質瀏覽器”對話框中選擇“混凝土，現場澆注－Ｃ５０”，單擊“確定”按鈕。然后單擊頂部綠色按鈕?→“完成編輯模式”，如圖7所示，最后點擊“在位編輯器→完成模型”，即完成內建族結構柱的模型創建。

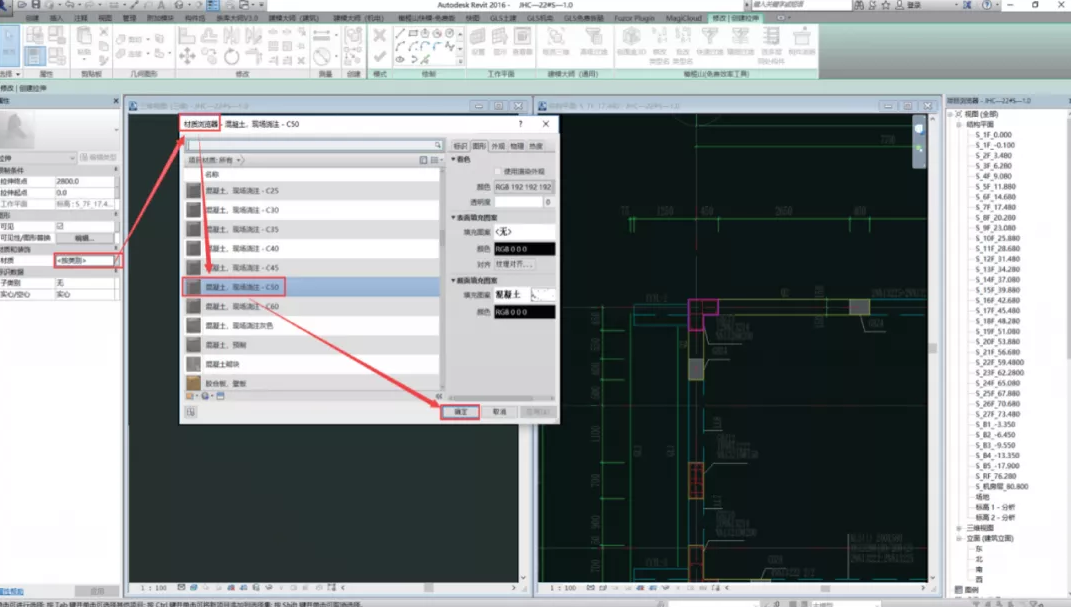

（6）賦予構件材質

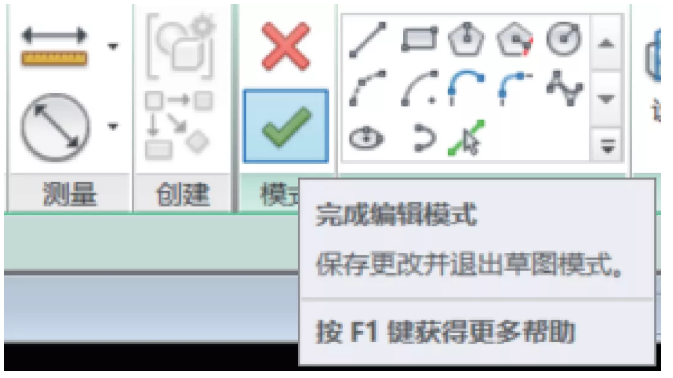

（7）完成內建族編輯模式
按步驟(１)所述方法將本層結構異形柱全部創建完畢

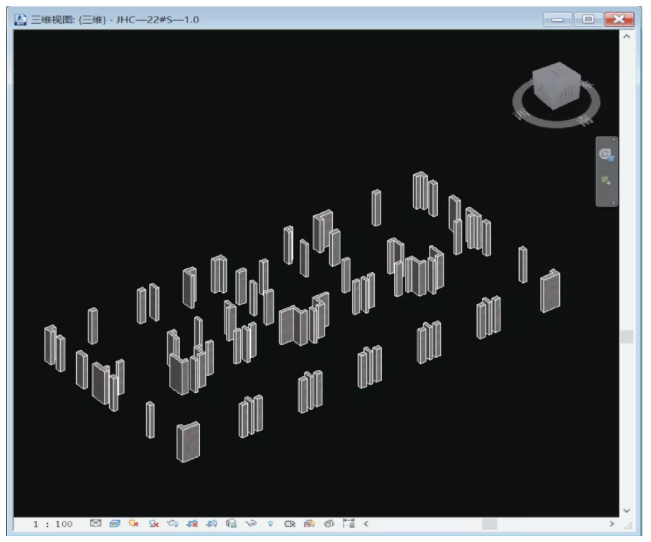

本層結構異形柱創建完畢
