文章來源：廣筑BIM咨詢
教你如何三步創建出三十種類型的族
在做鋼結構項目過程中，往往一個鋼結構構件有多種類型尺寸，當載入到項目當中需要連續新建多種類型的族，過程比較繁瑣，工作量也會增加；如果前期我們統一所有類型鋼構件的型號，通過類型目錄文件來新建族類型，便會大大節省我們做項目的時間。
兩大優點
方便后期進行族類型的編輯和管理，豐富企業族庫。
對同類型的項目不必再新建族類型，只需選擇項目中所需的型號，減小項目的尺寸。
這種方法適用于族類型較多的情況，下面就族類型的創建展開介紹。
多種族類型創建三步走
創建類型目錄，首先要創建一個外部文檔（TXT文件），文本的具體內容為參數，參數值及分隔符“逗號”。
（1）創建excel表格，輸入格式為“參數名稱##參數類型##單位”，如下圖：
注：保存為.csv格式，名稱要與族名稱相同且在同一文件夾下；找到保存的文件夾，將.csv擴展名改為.txt，點擊確定即可。

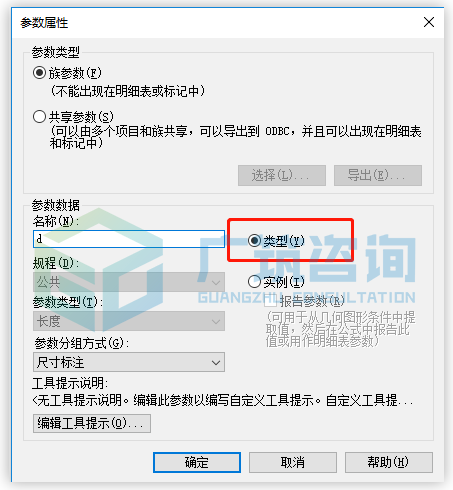

（2）新建族，添加類型參數。
（3）新建項目，將族載入后會出現“指定類型”對話框，根據需要配合“Ctrl”選擇我們所需要的類型參數。
總結
1.創建文件的方法：
①記事本文本編輯器。
②excel表格自動處理。
③使用ODBC將項目導出到數據庫中，然后以逗號分隔的格式下載圖元類型表格。
2.創建類型目錄的文本文檔時，一定要注意語法，并按照要求創建參數。
這里列舉了幾種常用有效單位名稱和有效單位：
常用的有效單位名稱：
length（長度），area（面積），volume（體積），angle（角度），force（力）
常用的有效單位：
feet（英尺），inches（英寸），meters（米），centimeters（厘米），millimeters（毫米）
同樣的方法，也可以適用于機電方向的使用，感興趣的小伙伴歡迎留言探討哦！！！
