本文將詳細介紹如何繪制CAD進度計劃橫道圖，以幫助讀者更好地理解和應用橫道圖設計。CAD進度計劃橫道圖是在CAD軟件中創建的項目進度計劃圖，主要用于可視化項目的時間安排和任務進展，以便項目團隊成員更好地掌握項目進展情況。通過本文的指導，讀者將學會如何使用CAD軟件繪制、編輯和導出橫道圖，以及如何在橫道圖中添加任務、里程碑和其他關鍵信息。

準備CAD軟件和項目數據

首先，確保已安裝合適的CAD軟件，并準備好項目的相關數據。CAD軟件的選擇應基于個人或團隊的偏好，可以考慮AutoCAD、SketchUp或Revit等軟件。項目數據包括項目的時間安排、任務列表、關鍵路徑等信息。這些數據可以以電子表格的形式整理好，方便后續導入CAD軟件中。

創建CAD繪圖文件

打開CAD軟件，創建一個新的繪圖文件。根據項目的規模和需要，確定繪圖文件的尺寸和比例。一般情況下，可以選擇常用的ISO標準尺寸，比如A4、A3或A2。然后，設置繪圖文件的比例，以確保繪制出來的圖形符合實際的尺寸。

導入項目數據

在CAD軟件中，選擇導入數據的方法。一種常見的方法是使用數據連接功能，可以直接連接到電子表格或數據庫中的項目數據。另一種方法是將數據復制粘貼到CAD軟件中的特定區域。在導入數據時，需要根據項目的需求設置好數據的映射關系，確保數據的正確性和一致性。

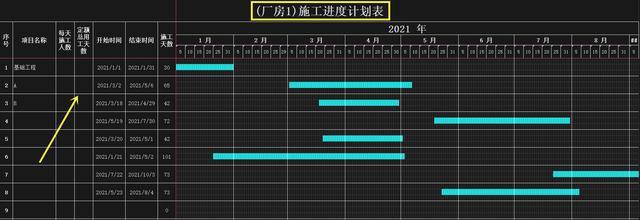

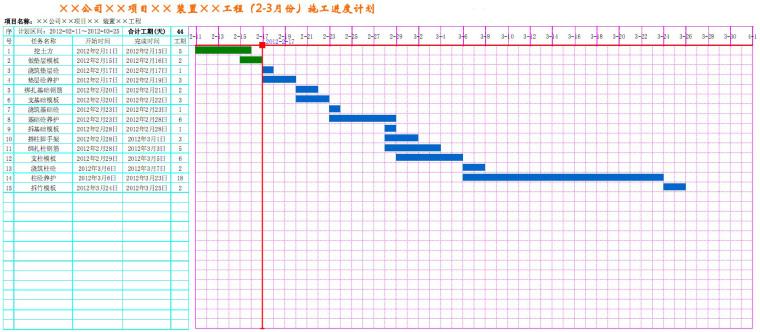

繪制橫道圖

在CAD軟件中，使用繪圖工具開始繪制橫道圖的基本框架。首先，繪制一個適當大小的矩形，作為整個橫道圖的邊界。然后，根據時間安排和任務列表，在邊界內創建水平和垂直的線條，用于表示不同的時間段和任務。

添加任務和里程碑

根據項目數據，在橫道圖上添加任務和里程碑。使用CAD軟件的文本工具，在每個時間段內標識任務的名稱和起止時間。對于里程碑，可以使用特殊的圖標或符號進行標識，以突出它們的重要性。

調整樣式和布局

根據個人或項目的需要，調整橫道圖的樣式和布局?？梢酝ㄟ^修改線條的顏色、線型和粗細，以及添加背景顏色或圖片等方式，使橫道圖更具吸引力和可讀性。此外，還可以調整任務和里程碑的排列方式，以便更好地展示項目的時間安排和進度。

編輯和更新橫道圖

一旦完成橫道圖的繪制，就可以對其進行編輯和更新。在項目進展過程中，隨時根據實際情況更新橫道圖中的任務和里程碑?？梢允褂肅AD軟件的編輯工具，修改任務的起止時間、名稱或其他屬性。同時，可以通過插入新任務或刪除已完成的任務，確保橫道圖的準確性和實時性。

導出和分享橫道圖

最后，將橫道圖導出為常見的圖像格式（如JPEG、PNG或PDF），以便在其他文檔或報告中使用。導出的橫道圖可以通過電子郵件、印刷或在線共享等方式與項目團隊成員或利益相關者分享。確保導出的圖像具有足夠的分辨率和清晰度，以便在不同的設備上查看和打印。

綜上所述，繪制CAD進度計劃橫道圖需要準備CAD軟件和項目數據，創建繪圖文件，導入項目數據，繪制橫道圖的基本框架，添加任務和里程碑，調整樣式和布局，編輯和更新橫道圖，以及導出和分享橫道圖。通過這些步驟，可以輕松地繪制出具有清晰結構和豐富信息的CAD進度計劃橫道圖，幫助項目團隊更好地控制和管理項目進展。
