不論是造價朋友還是施工朋友，我們在現場開展檢查、施工、材料準備等工作時一定離不開基于圖紙的操作。
以下幾個問題，你會怎么解決？
現場檢查：
1、如何快速定位檢查點
2、現場問題、隱蔽工程如何精準定位+拍照留痕
現場施工：
1、尺寸測量不對，圖紙有比例問題
2、現場坐標如何快速測量
一、準備工作
CAD快速看圖有多種下載方式，您可以通過官網下載純凈綠色安全的CAD快速看圖，點擊此鏈接即可一鍵直達！快人一步!
更新提示：
安卓手機版也新增了長度和坐標的自動切換單位為米，以及長度/面積/坐標的精度設置（0.001），需要的小伙伴快更新吧~
二、具體操作
現場檢查
問題1：快速定位檢查點
解法1：CAD快速看圖-文字查找

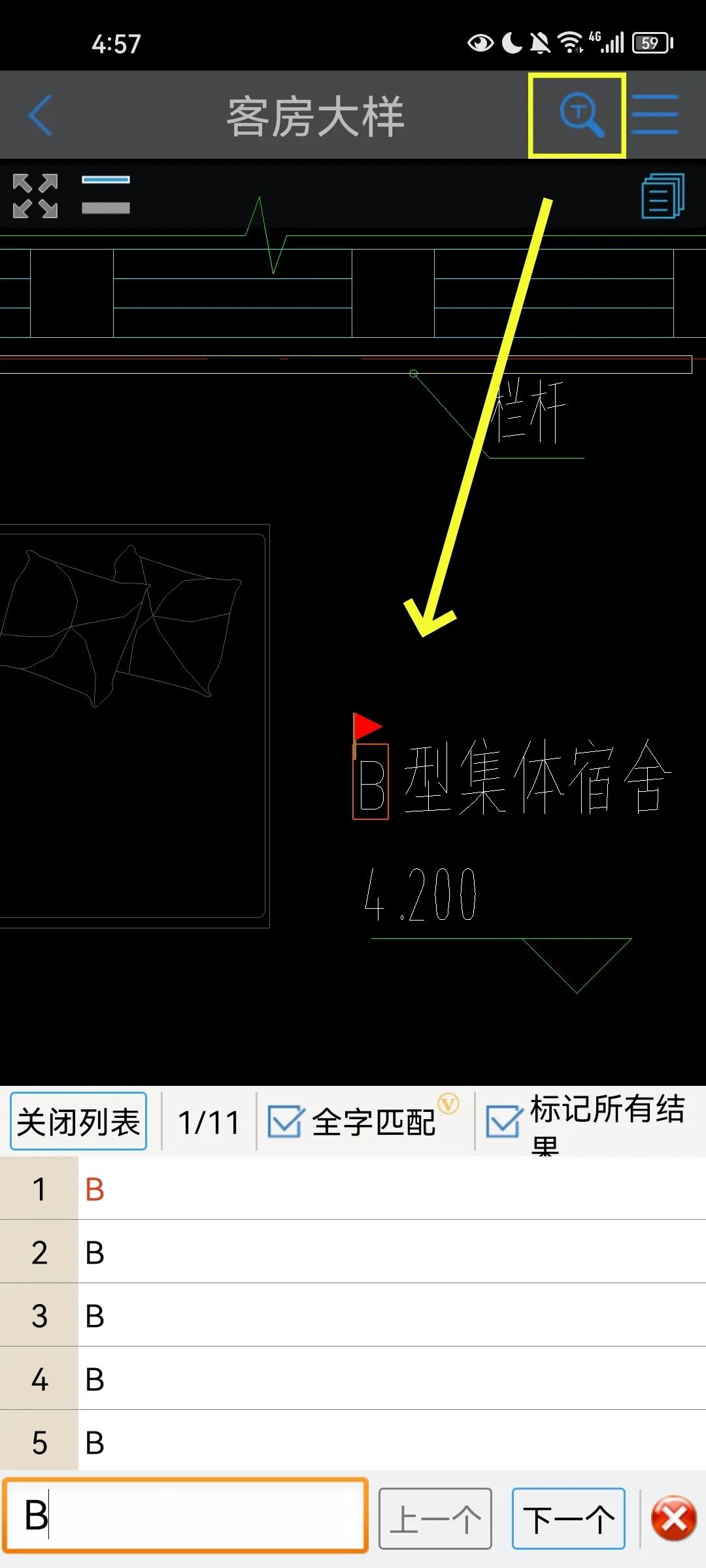

操作：用CAD快速看圖打開圖紙，右上角文字查找功能，輸入關鍵詞，點擊結果列表即可跳轉定位
應用示例：客房大樣圖里有A到H共8種戶型，用文字查找搜 “B” 就能快速定位
解法2：CAD快速看圖-視點

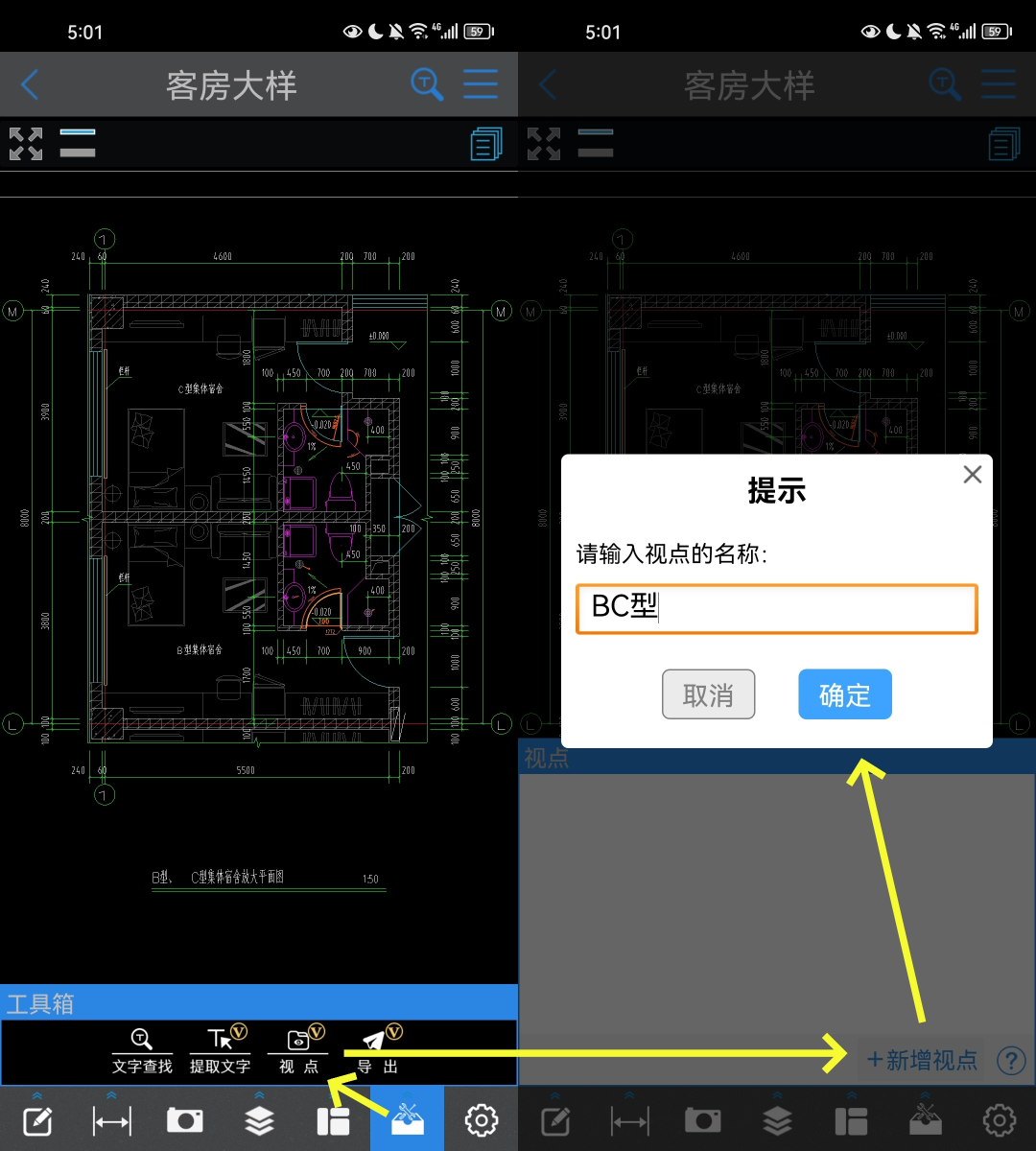

操作：1.在使用CAD快速看圖提前熟悉圖紙的過程中，一邊看圖，一邊把當前區域設置成不同的“視點”，例如A區，B區
應用示例：上一個例子中，客房大樣圖里B戶型也有好幾個，我們要看特定的“B、C型集體宿舍”，就把圖紙調整到這個位置，新建視點

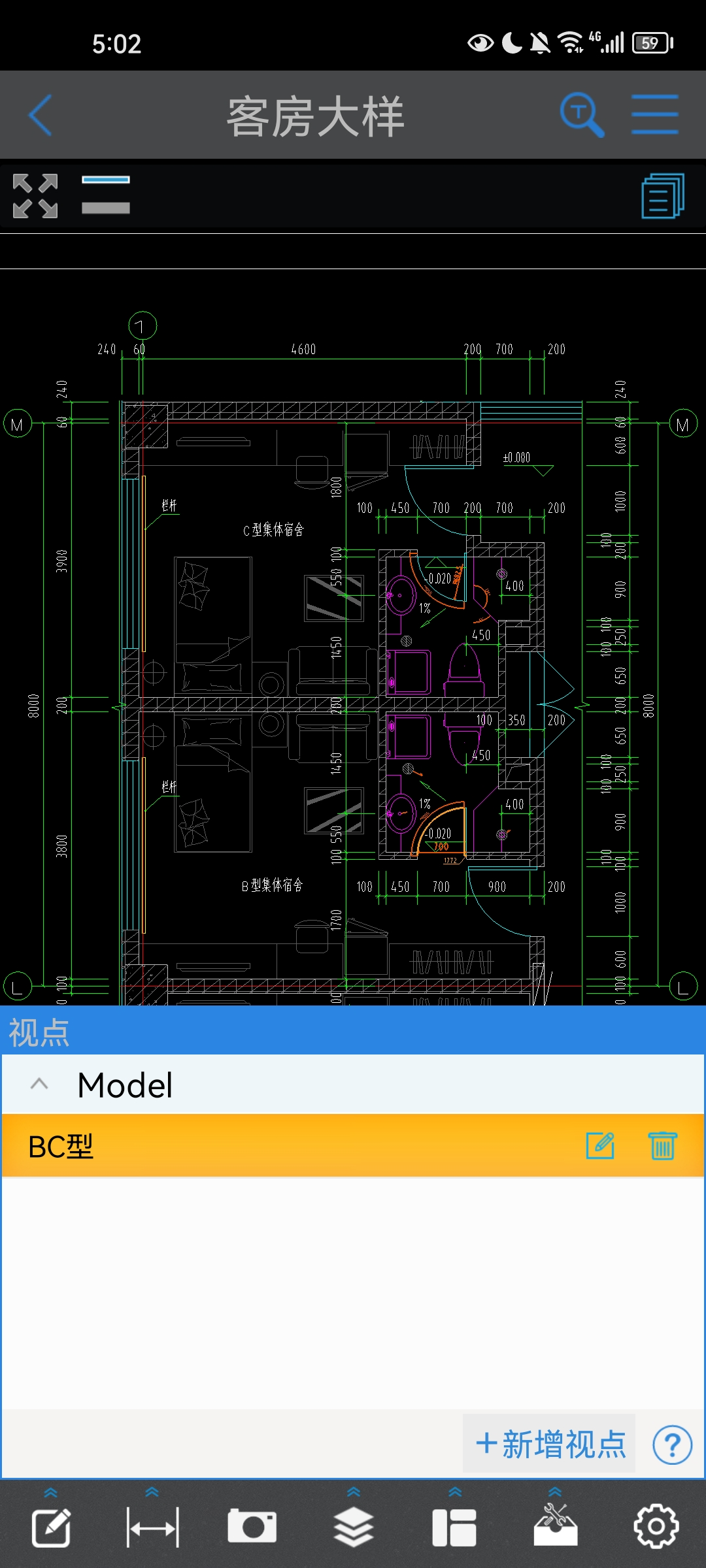

2.下次查看時，點擊保存的視點“BC型”，就能直接跳轉
問題2：
現場問題、隱蔽工程，如何拍照留痕
解法：CAD快速看圖-照片標注+水印模板

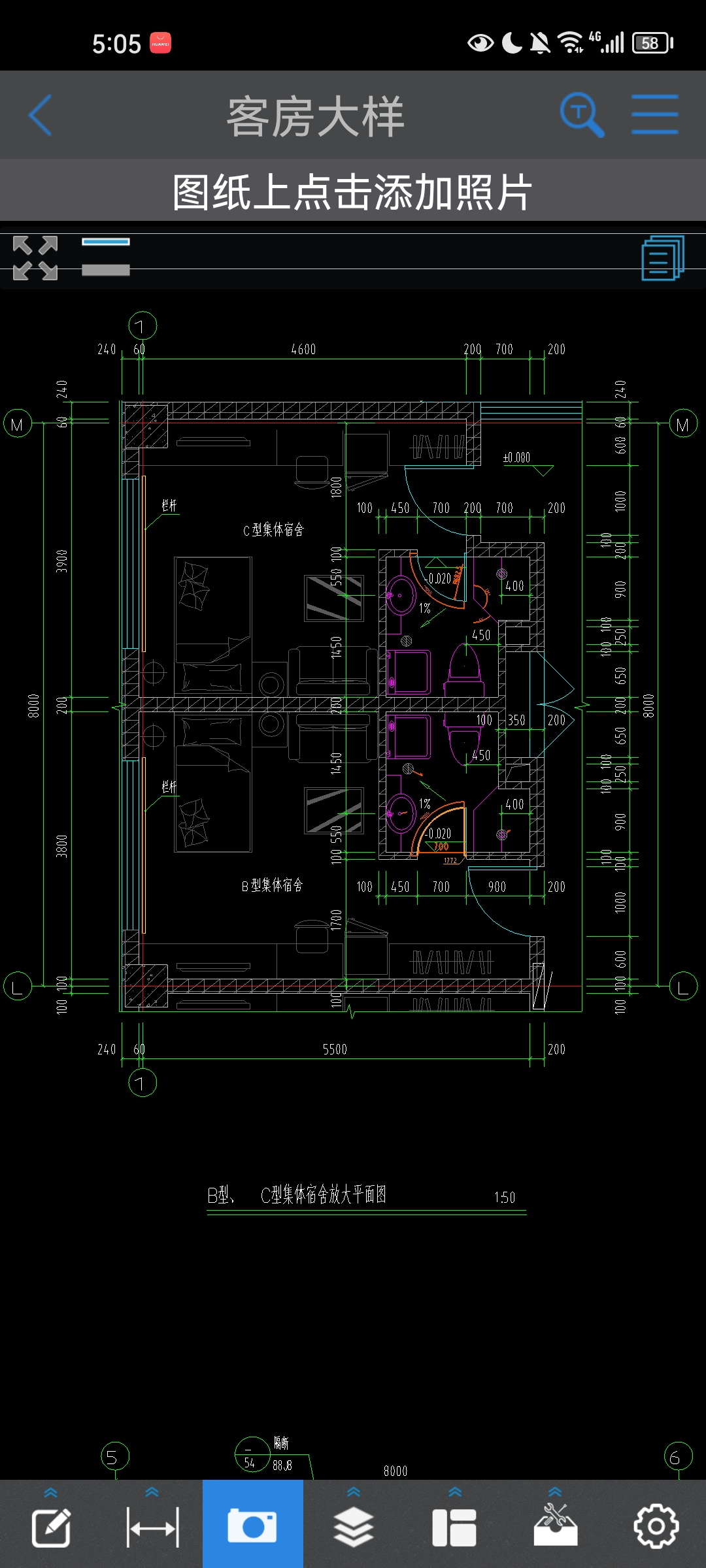

操作：1.CAD快速看圖打開圖紙，選擇底部【照片】功能

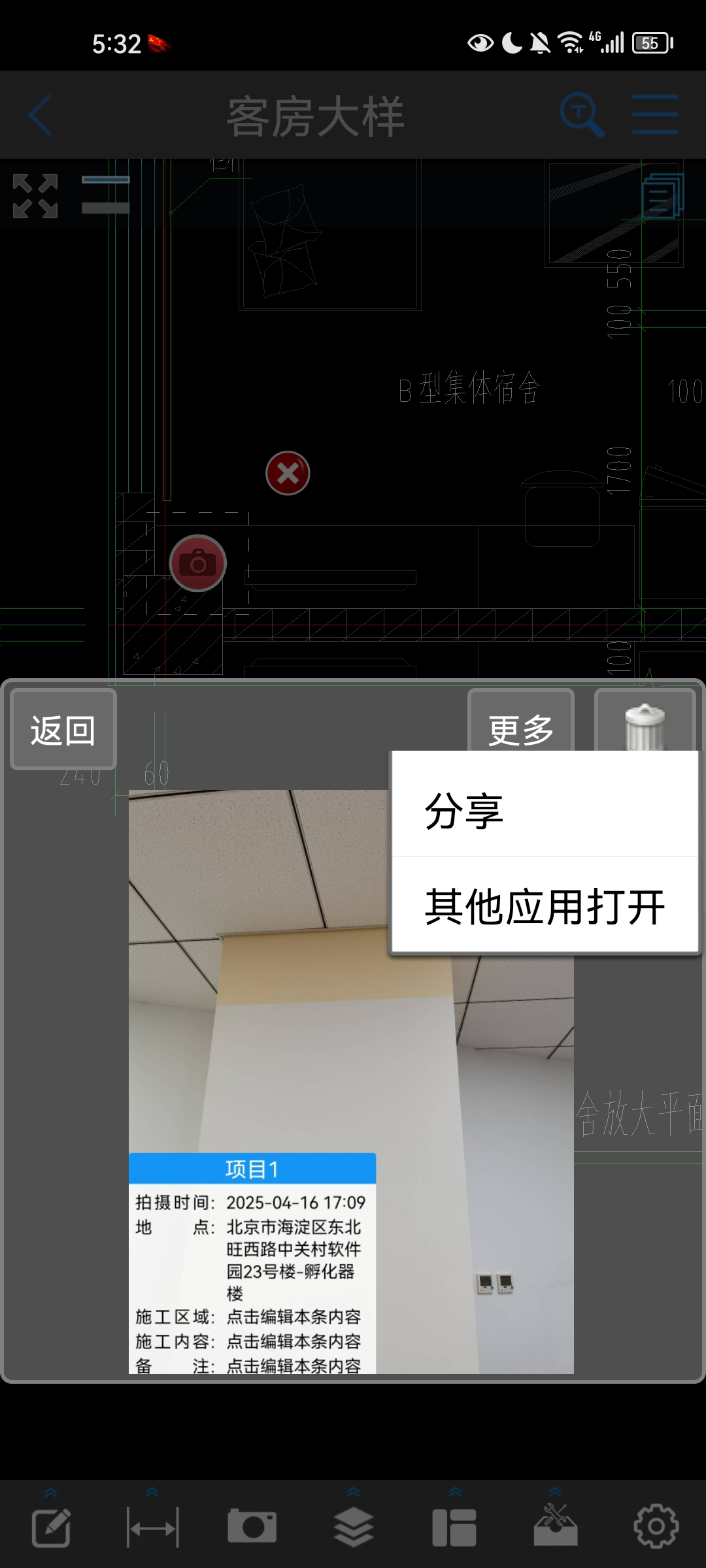

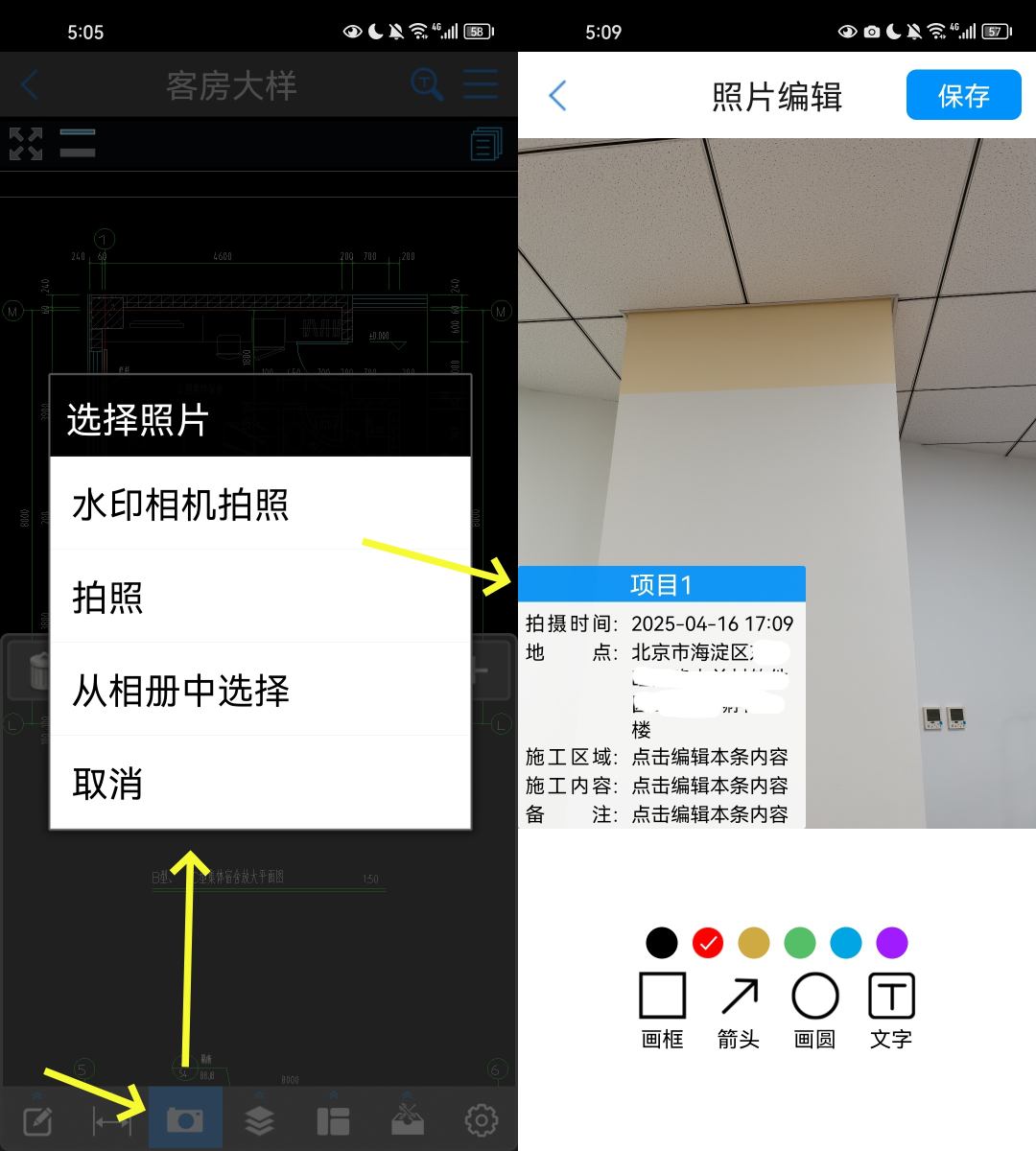

2.在圖紙和現場對應的位置點一下，選擇“水印相機拍照”，軟件會自動標注時間、地點等信息

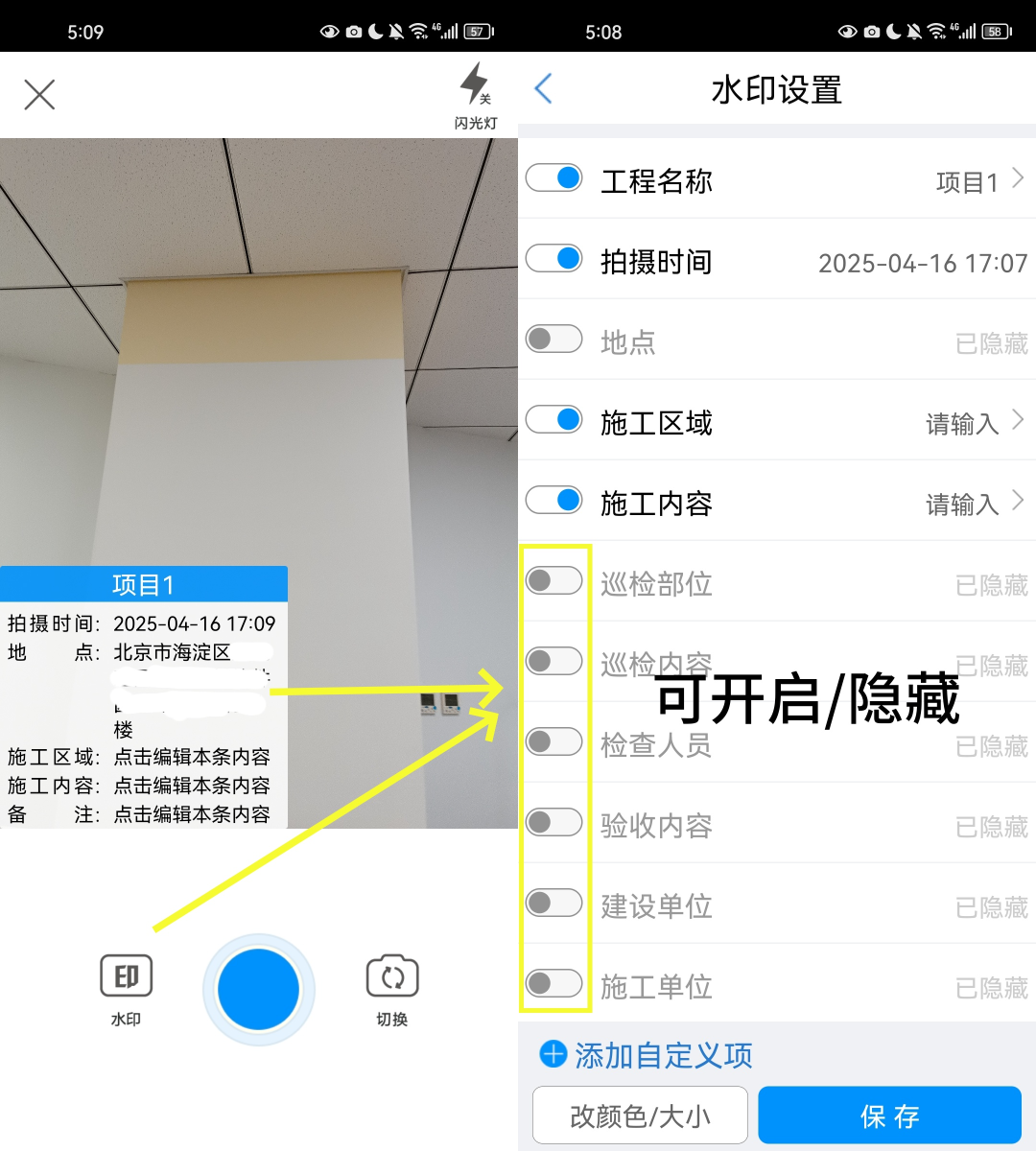

小技巧：1.如果有固定的施工區域、人員名稱等信息，建議設置水印模板，每次添加照片時直接套用模板
2.照片可隨時點照相機圖標進去查看、增加、分享
現場施工
問題1：
尺寸測量不對，圖紙有比例問題
解法：CAD快速看圖-比例

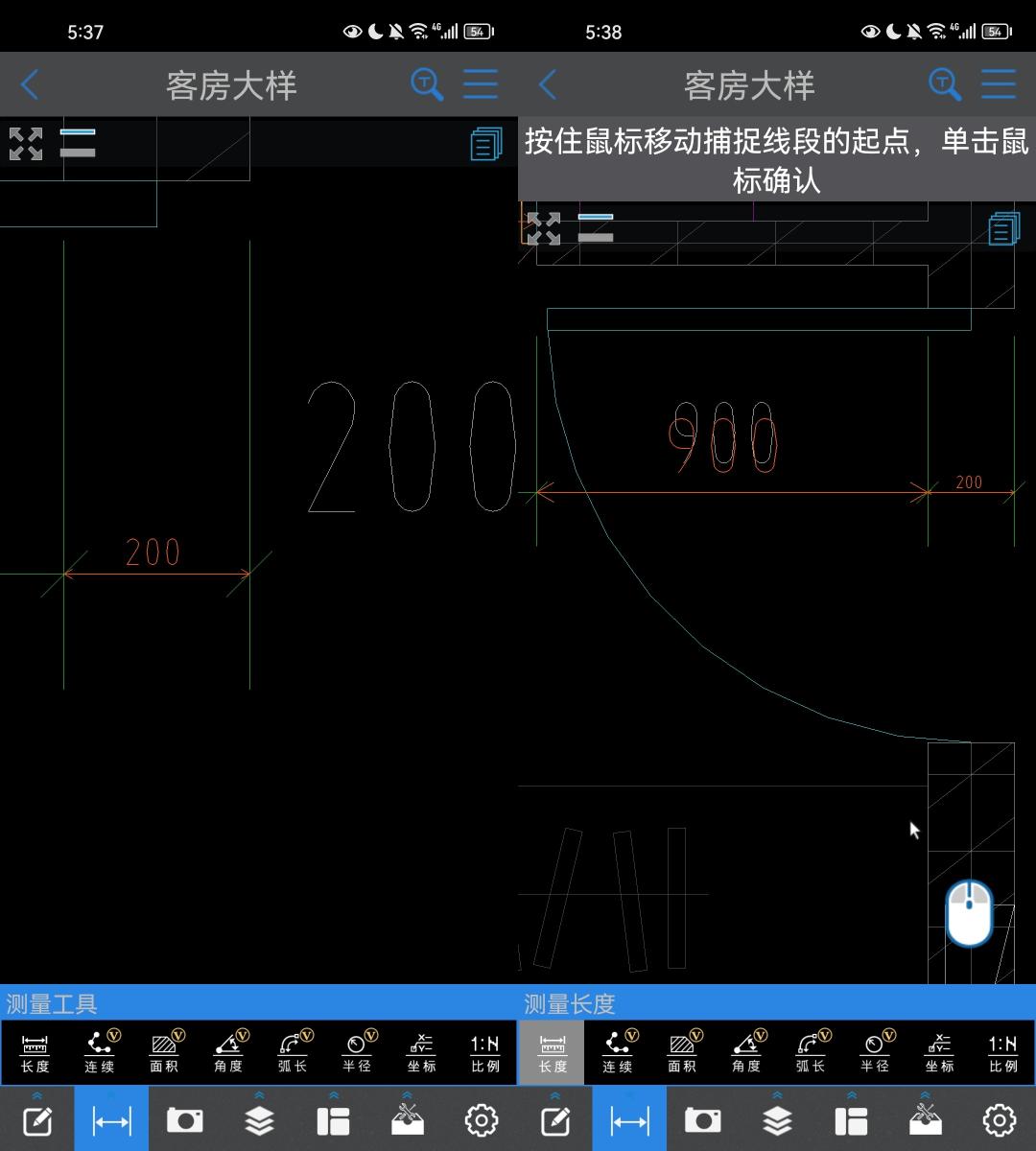

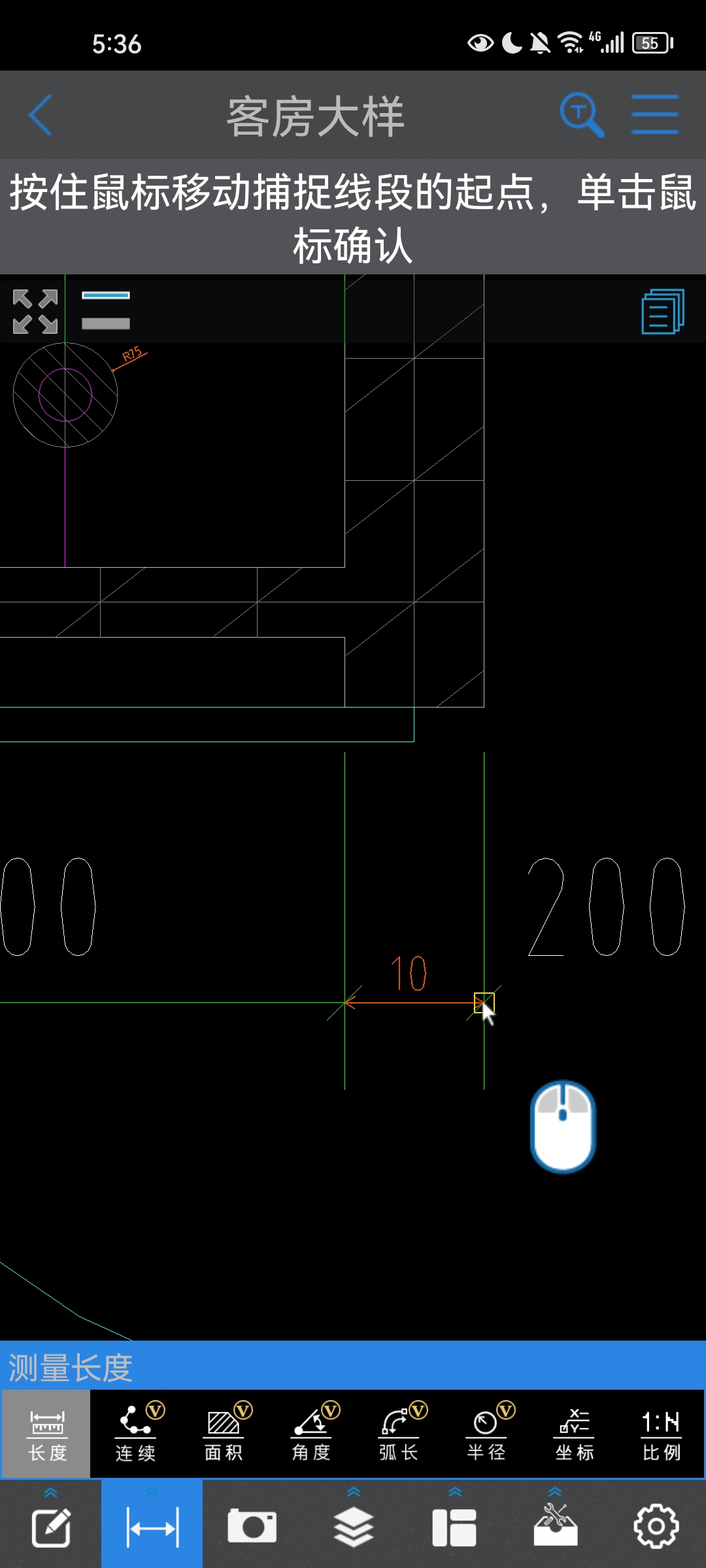

1.用CAD快速看圖先測量一段圖紙上給好尺寸的線段（如下圖長度為200的線段），確認數值是否一致，不一致（長為200測出來是長為10）一般是有比例問題

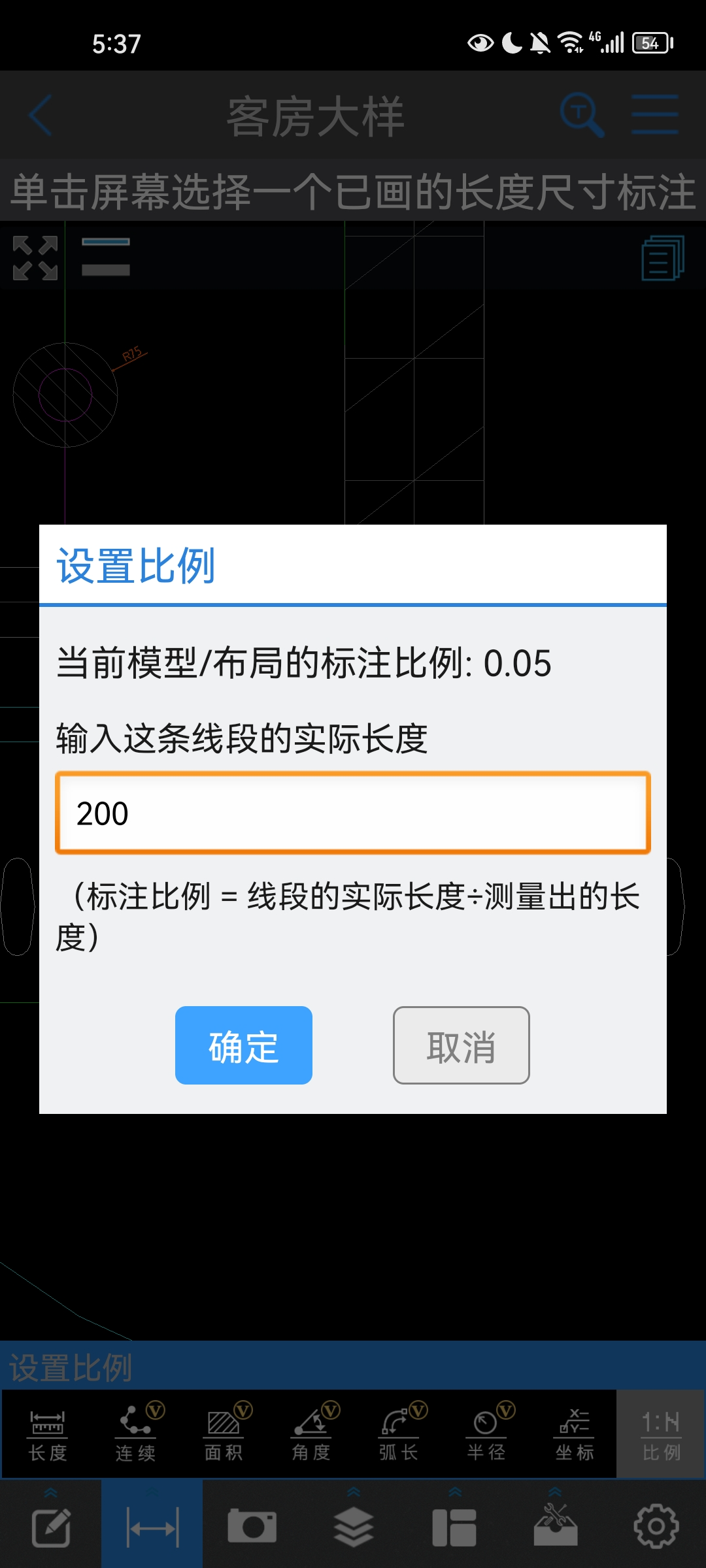

2.底部工具欄選擇【比例】，選中剛剛測量的數據10，輸入正確的長度數值200，軟件就會自動調整好整個圖紙的比例
3.測量其他給好尺寸的位置，確定比例無誤，就可以測量更多未知區域的長度和面積啦

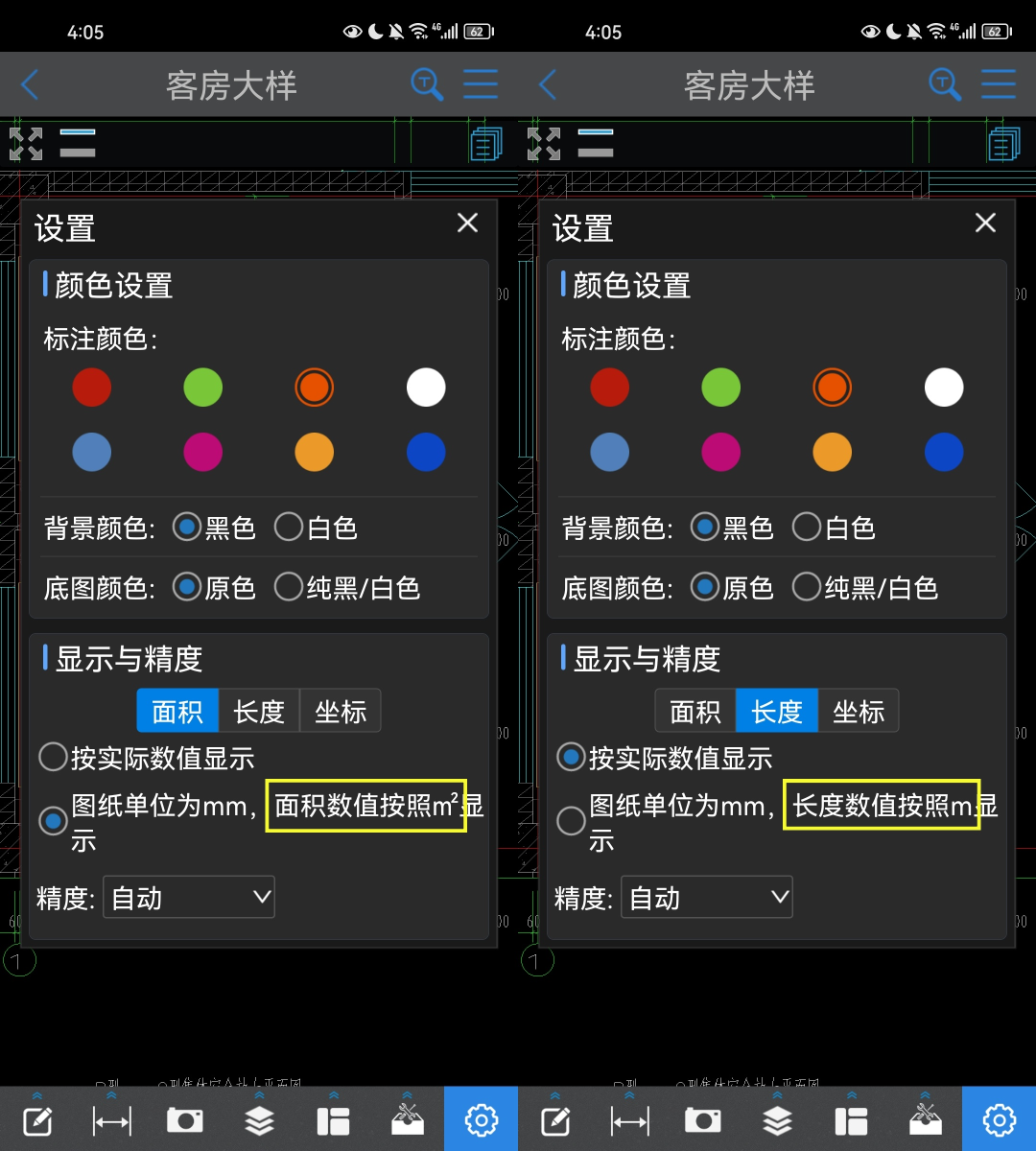

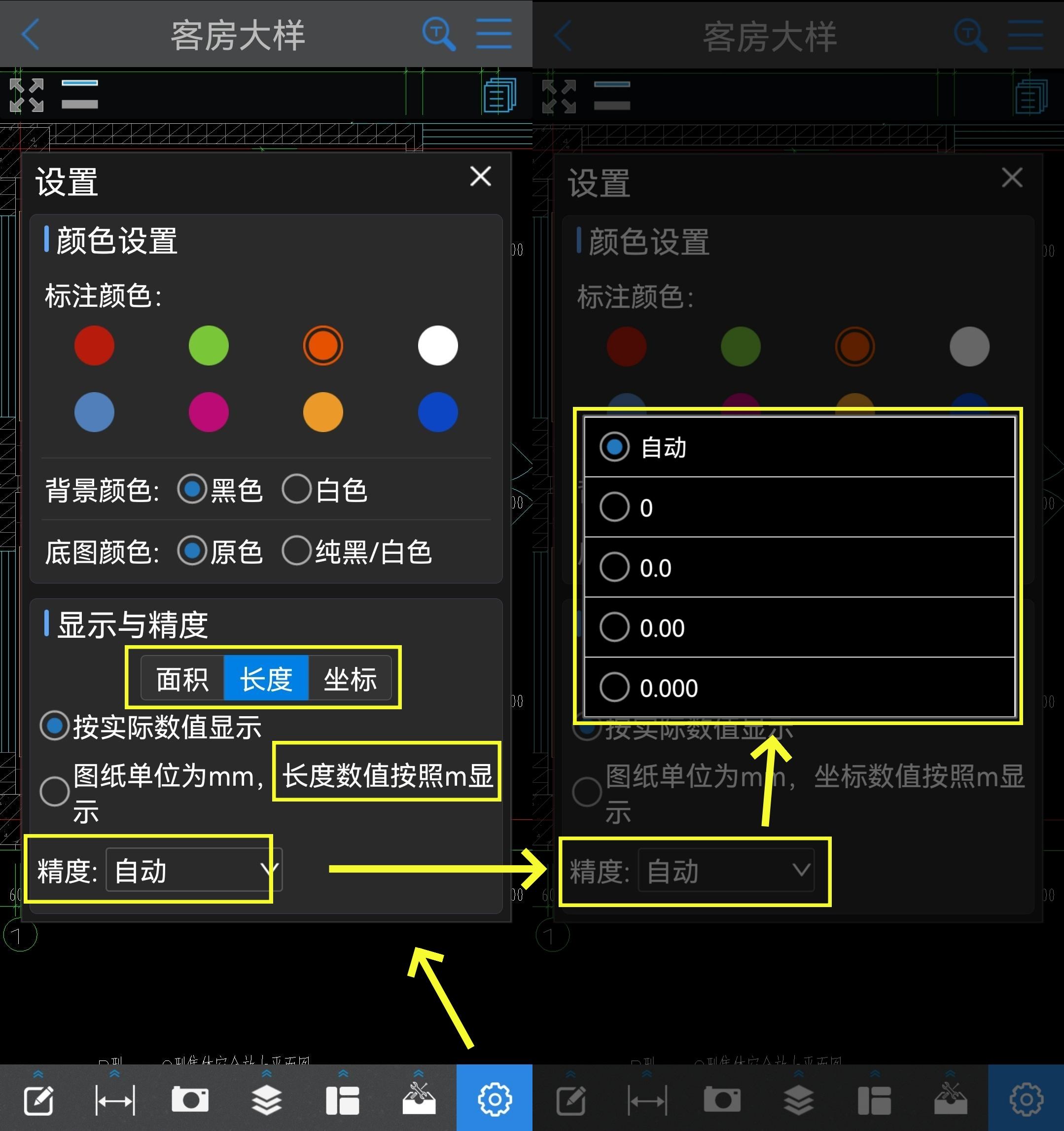

小技巧：CAD圖紙中長度單位一般是毫米，面積就是平方毫米，在CAD快速看圖中通過單位和精度設置，讓軟件自動切換單位為米和平米，省去手動換算的繁瑣和誤差
詳細講解可看這篇文章：
問題2：
現場放樣，圖紙坐標快速獲取
解法：CAD快速看圖-坐標

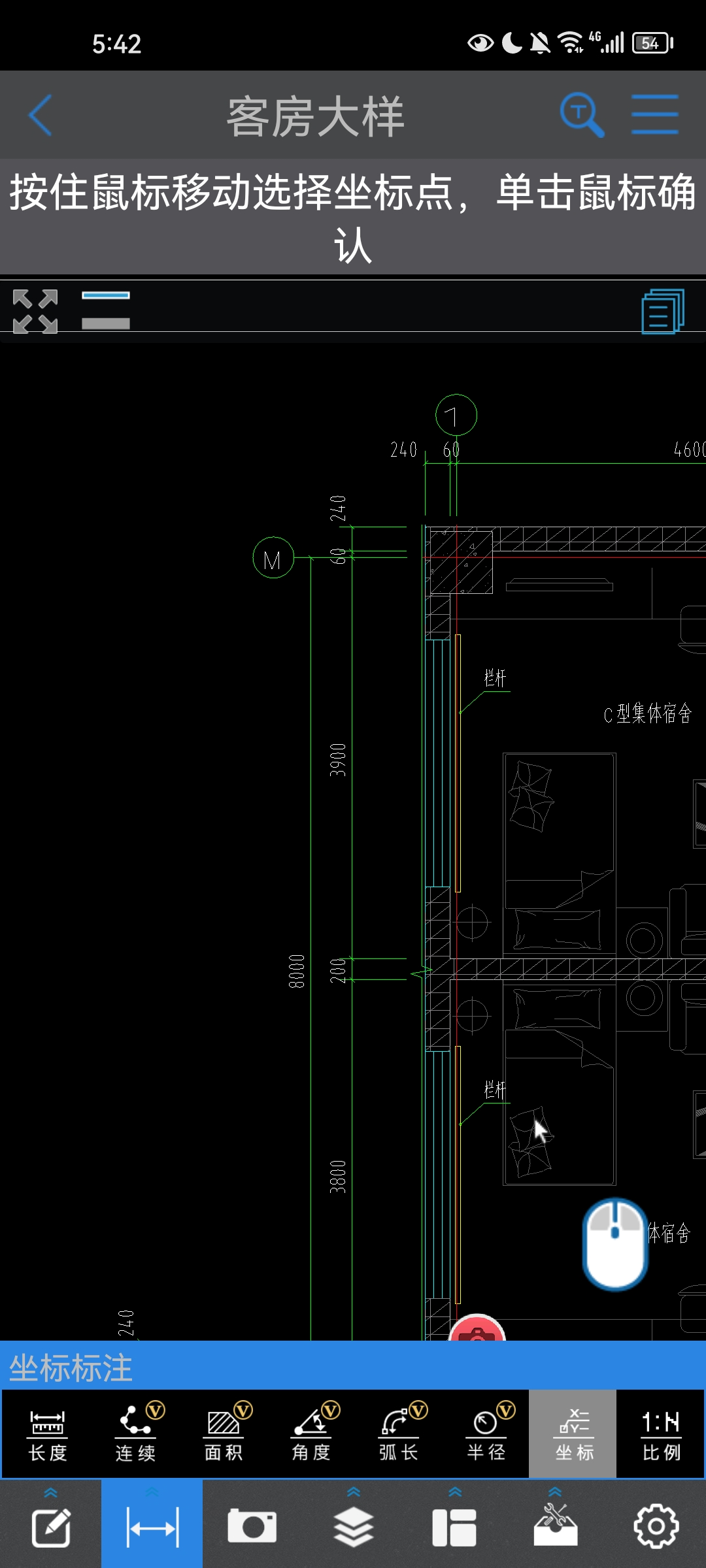

操作：1.用CAD快速看圖底部的測量工具欄，其中有【坐標】功能

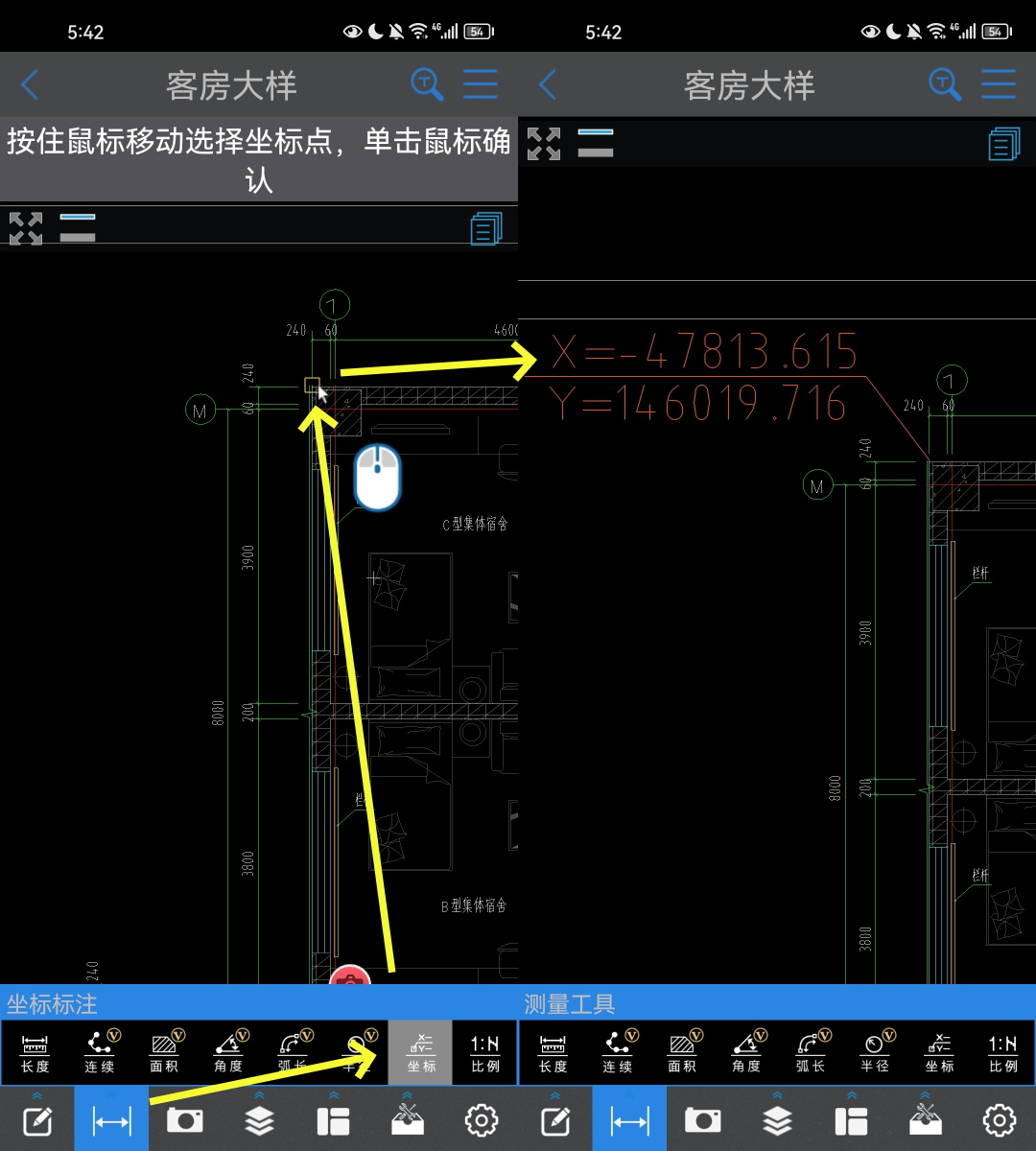

2.選中想要獲取坐標的點位，這里可以手指點擊，也可以用軟件右下角的“虛擬鼠標”
3.測得坐標值

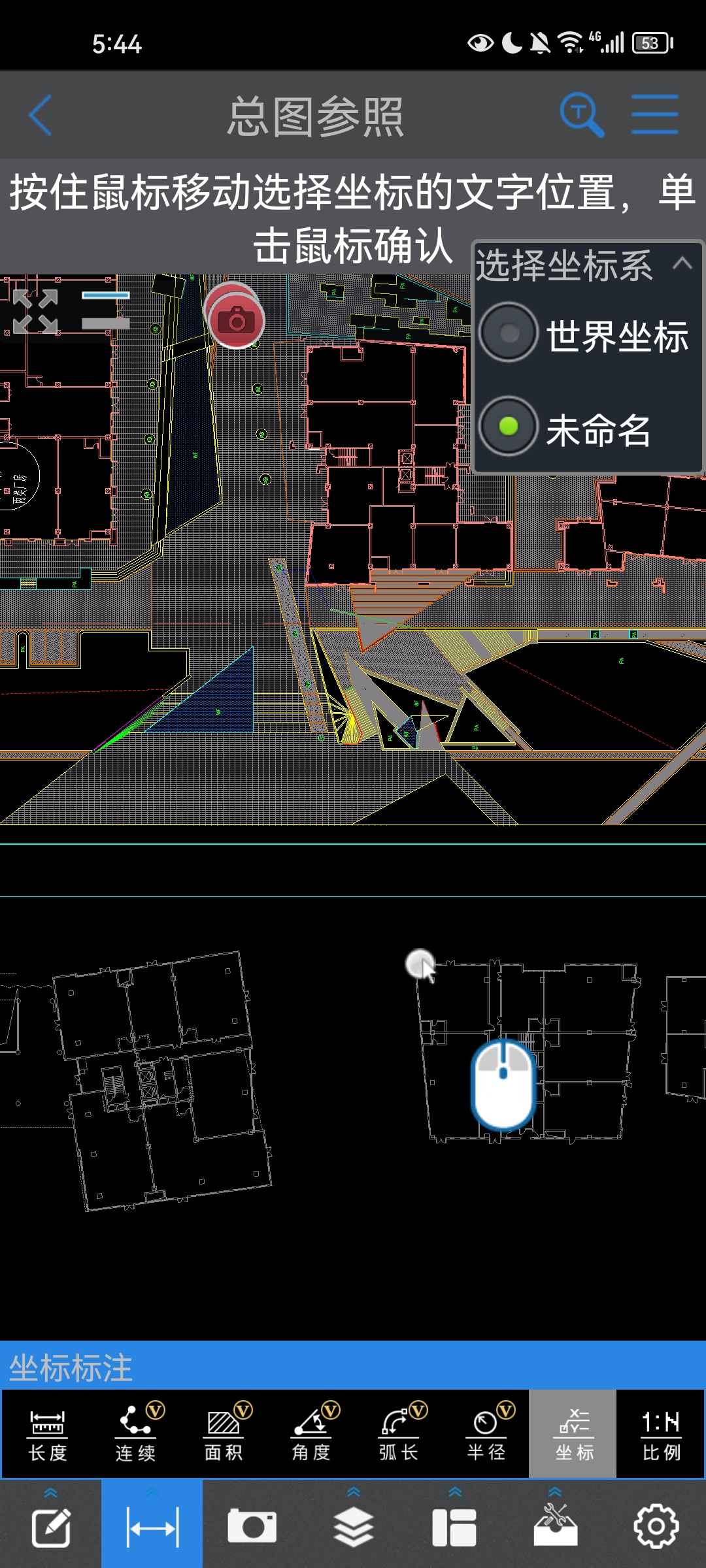

注意：如果圖紙在繪制時設置了多個坐標系，在測量第一個點時會彈出坐標系選項，選擇不同的坐標系，會測量出不同的坐標值，可根據自己的需要切換
