建模過程中，有很多時候需要做異形構造模型，這時就需要用到體量，下面以異形土墩進行講解。
01、選擇自適應公制常規模型族樣板新建族，如圖所示。

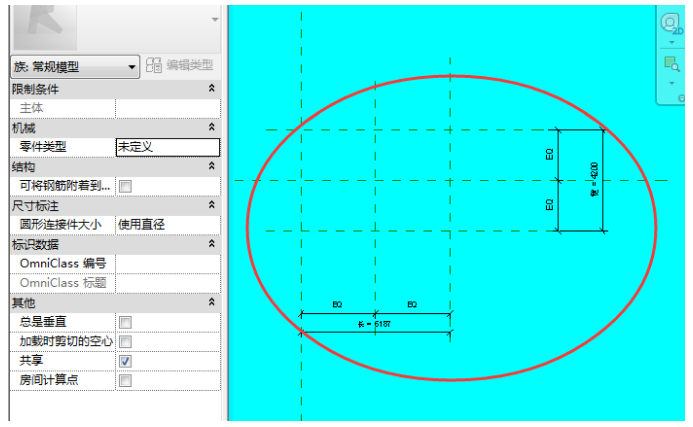

02、做幾根參照線，給長和寬分別加上參數，如圖所示。

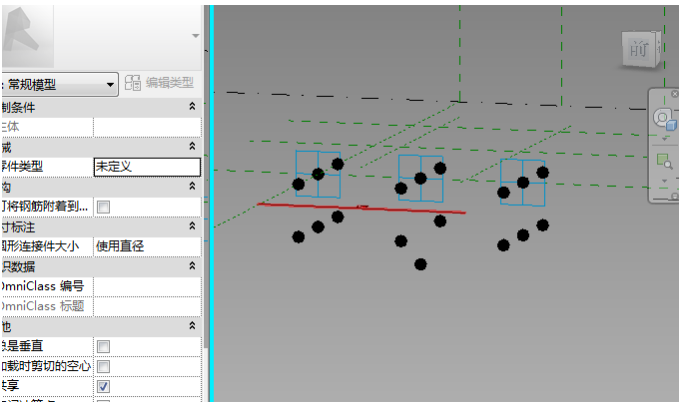

03、放置點圖元，如圖所示。
04、在三維視圖選擇所有點圖元，在立面視圖往下**，調整到合適位置，如圖所示。
05、選擇“通過點的樣條曲線”把它們連接起來，同時給部分點加上參數，如圖所示。
給點添加參數，如圖所示。
06、最后選擇所有曲線創建實體形狀，最后調試下參數，異形土墩做好了，如圖所示。
意義：通過學習上述文章，不僅可以了解到如何創建異形構件，還可以學習到在創建模型時，可以通過添加點圖元的方式給建造模型創建合適的條件，合理運用。
