    文章來源：Revit MEP

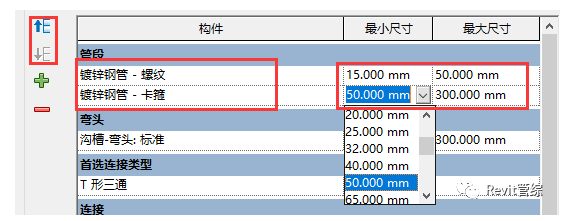

    1.管段范圍設置

    先將管段的連接方式設置正確。

    例：將消防管的管道類型，螺紋范圍設置為DN15~DN50，卡箍設置設置為為DN50~DN300

    注意：這里范圍并不存在≥或者≤的包含關系，而完全是根據設置的排序來進行的，也就是說同樣存在D50的尺寸，這里的螺紋連接排序靠前，所以被優先使用。

    2.管件范圍設置

    接下來我們繼續設置管件的類型；

    問題就來了，大多數人可能都會在這里出錯！

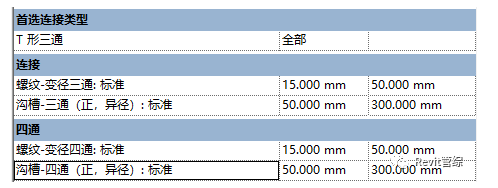

    例如像下面的三通和三通設置，按管段同樣的范圍進行設置是錯的：

    因為我們忽略了變徑的因素，比如DN100×32的這樣變徑三通就無法生成了。

    剛才我們提到了，這里的管件使用完全是根據排序來的，這樣就有辦法了：

    只要把溝槽三通的下限管徑調小一些就可以了，比如DN32

    這樣即使DN50×32的變徑三通依然會用螺紋連接，而在DN100×32的時候會繼續在溝槽三通中尋找管件，去補全缺少的類型

    當然事情沒有那么簡單我們現場并不會按這樣去操作。

    3.機械連接的設置

    我們還需要考慮一個比較重要的因素，那就是機械三通和四通的選用。

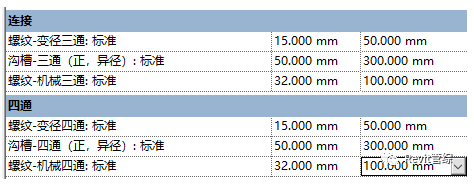

    將原來的溝槽-三通范圍調回到DN50~DN300；

    再添加一個范圍為DN32~DN100的螺紋-機械三通；

    這樣在DN100×32的三通連接下，Revit找不到合適溝槽三通尺寸，就會選用最后的螺紋-機械三通了，機械四通也是同樣的方法：

    不過我們現場的還會用到溝槽-機械三通、法蘭連接、承插連接等等各種類型，甚至什么范圍用正三通什么范圍用變徑三通等等，也能按一樣的思路根據優先級順序讓Revit來選取最合適的類型。

    當然結合了比較多的因素后這一部分設置會比較復雜，不過也是一勞永逸的事情，同時還能讓我們了解Revit更多強大的參數化驅動的機制。

    工具只是一方面，而我們的專業技術能力是更重要的另一方面，循序漸進地去成長和學習，往往比偷懶省事地搬來“現成品”會更有價值，你說呢？
