CAD教程 | 如何在CAD2024中創建弧線標注

發布于：2024-11-28 16:10:01

首頁/技術分享/CAD

1401

BIM中文網

本文將為讀者介紹如何在CAD2024中創建弧線標注。弧線標注是一種常見的CAD技術，在工程設計和制圖中具有重要的作用。通過正確使用弧線標注，可以更好地表達設計意圖和要求，提高設計的精確度和可讀性。以下將詳細說明CAD2024中創建弧線標注的步驟和注意事項。

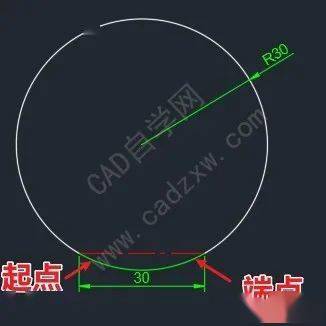

如何在CAD2024中創建弧線標注 - BIM,Reivt中文網

步驟一：打開CAD2024軟件

首先，啟動CAD2024軟件，并打開需要進行弧線標注的圖紙。可以通過菜單欄中的“文件”選項來打開圖紙文件，或者使用快捷鍵Ctrl+O。確保正確選擇了需要進行弧線標注的圖層，并調整視圖以便更好地觀察弧線的位置和形狀。

如何在CAD2024中創建弧線標注 - BIM,Reivt中文網

步驟二：選擇弧線工具

在CAD2024的工具欄中，找到并選擇“弧線”工具。該工具通常位于線段、圓和多邊形等工具的附近。點擊工具欄上的“弧線”按鈕，或者使用快捷鍵A，以啟用弧線工具。

步驟三：繪制弧線

在開始繪制弧線之前，需要先確定弧線的起點和終點。可以通過輸入坐標值、拖動鼠標或使用其他CAD繪圖工具來確定這些點。一旦確定了起點和終點，就可以開始繪制弧線。在CAD2024中，可以通過以下幾種方式來繪制弧線：

圓心、半徑和起始角度：輸入圓心坐標、半徑和起始角度，然后按照設計要求繪制弧線。
起點、終點和半徑：輸入起點、終點坐標和半徑值，CAD2024會自動計算和繪制弧線。
三點：輸入弧線上的任意三個點，CAD2024會自動計算并繪制弧線。

步驟四：添加弧線標注

繪制完弧線后，需要為其添加標注以便更好地表達設計意圖和要求。在CAD2024中，可以通過以下幾種方式來添加弧線標注：

弧長：選擇弧線并輸入“A”命令，然后選擇要標注的弧線。在弧長選項中，可以選擇使用默認的弧長標注樣式，或者根據設計要求自定義標注樣式。
半徑：選擇弧線并輸入“RA”命令，然后選擇要標注的弧線。CAD2024會自動在弧線上添加半徑標注。
圓心角：選擇弧線并輸入“AA”命令，然后選擇要標注的弧線。在圓心角選項中，可以選擇使用默認的圓心角標注樣式，或者根據設計要求自定義標注樣式。
