    今天我們再分享一下“底圖范圍”，這塊相對比較復雜，與“視圖范圍”的概念不同卻又會相互影響，很多人不太理解兩者之間的區別和實際作用，下面讓我們來一探究竟！

    1.設置視圖深度（超出主要范圍）的樣式

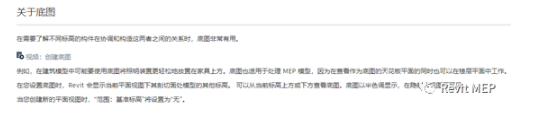

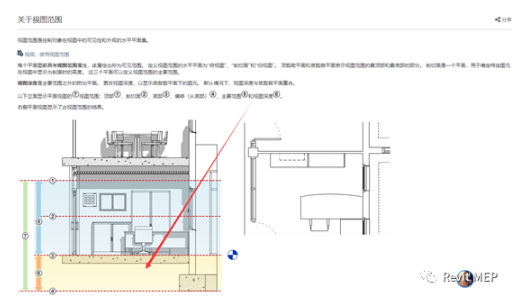

    關于底圖的概念revit的官方幫助里面有說明，不過相信看完以后大多數人也不明白其具體作用以及和視圖范圍之間的區別：

    前一篇我們提到設置視圖深度可以讓我們查看“視圖主要范圍”（請記住并理解這個名詞）外的構件

    既然是revit是可視化的BIM設計軟件，那我們就先從直觀的模型樣式上看看區別。

    視圖深度中的構件會以特殊的線樣式<超出>來表現，但revit中默認是和視圖主要范圍沒有區別的！

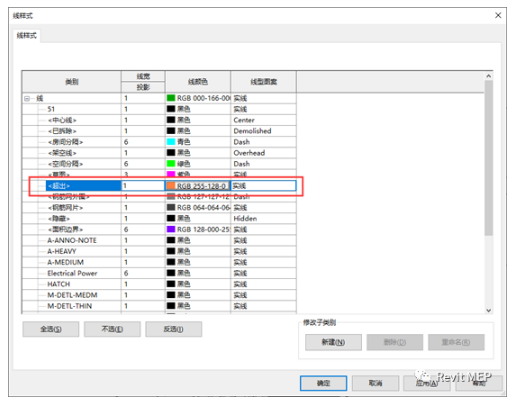

    所以首先在“管理”>“其他設置”>“線樣式”中將<超出>的線型設置為較為明顯的顏色，如橙色：

    以revit的內置的樣例機電工程rme_advanced_sample_project.rvt文件為例，打開level2的平面視圖，設置深度偏移為-500，這時超出視圖主要范圍的構件就以橙色的線條顯示了。

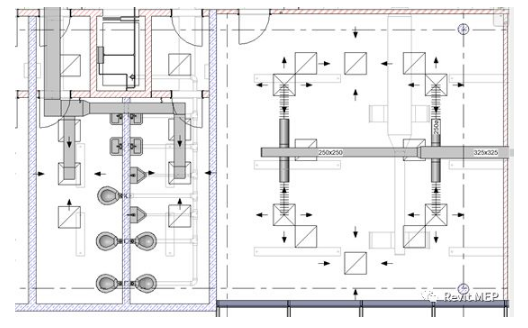

    這樣我們可以看到低于樓地面的構件（例如衛生間下方的排水管道）檢查排管是否合理：

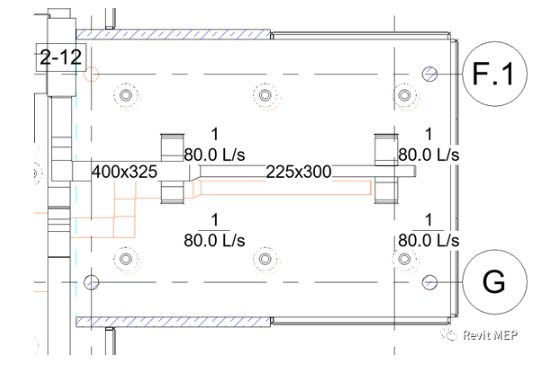

    在視圖中把“照明設備”類別設為可見，同樣我們還能對比level2與level1頂部的燈具位置，可以看到樣例工程中是有偏差的：

    關于天花板投影平面與結構平面等與視圖方向有關的問題，我們后面再詳細介紹，敬請關注。

    2.設置底圖樣式

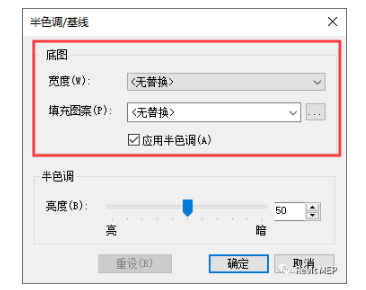

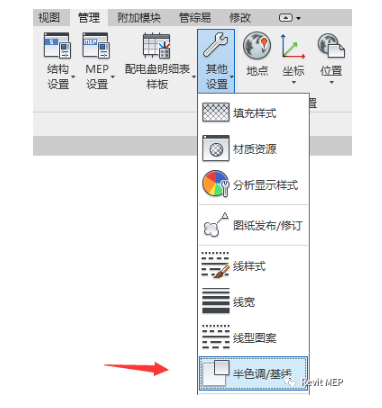

    在“管理”>“其他設置”>“半色調/基線”中我們設置的就是底圖范圍的樣式：

    這里可以看到，底圖的默認樣式就是半色調的：

    為了避免和規程的半色調效果混淆，我們將視圖的規程改為協調：

    然后將視圖底圖屬性中的“范圍：底部標高”設為“level1”，這時默認的頂部范圍會選為level2：

    注：Revit2016及更早的版本，該屬性為“基線”，接近于“范圍：底部標高”的效果，但影響略有不同。

    這次我們看到大量在“視圖深度”范圍內的構件變為了“半色調”的狀態，并且看到了超過“視圖深度”范圍更多的level1中的構件。

    也就是說：

    底圖范圍也會影響當前視圖的可見范圍，并且優先級甚至高于“視圖范圍”。

    當然這優先級也包括線型樣式，不過我們看到管道仍然顯示為橙色，這是由于MEP管道顯示的特殊性，“視圖主要范圍”（該概念請參考文章開頭）內不受底圖效果影響，這也是之前我們提到管件異常透明的原因。

    所以并不是說管件出了問題變透明了，而是我們誤把“底圖范圍”當做了“視圖范圍”用，大多數構件都被當成了“底圖”去透明顯示，而“視圖主要范圍”內的MEP管道不受“底圖”透明效果的影響。

    3.那底圖范圍到底有什么用？

    說了半天可能很多朋友都有點暈了！

    底圖到底有什么作用？

    和“視圖范圍”究竟有什么區別？

    相同作用：

    1）都能顯示“視圖主要范圍”以外的圖元，用于顯示樓地面下的排水管道、下層的吊燈等等；

    2）都能設置不同的樣式，幫助工程師識別和用于制圖。

    差異作用：

    1）底圖可以顯示剖切范圍至頂部的圖元。

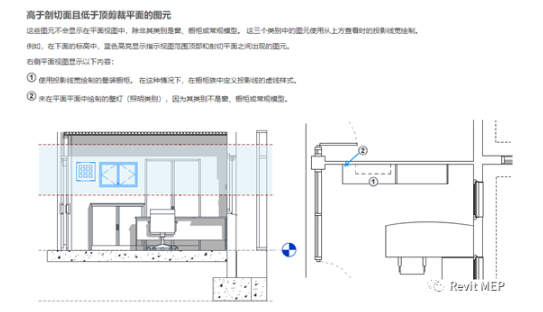

    除了窗、櫥柜和常規模型，高于剖切面的圖元都無法顯示！

    當然MEP圖元除外。。。機電工程師小幸運

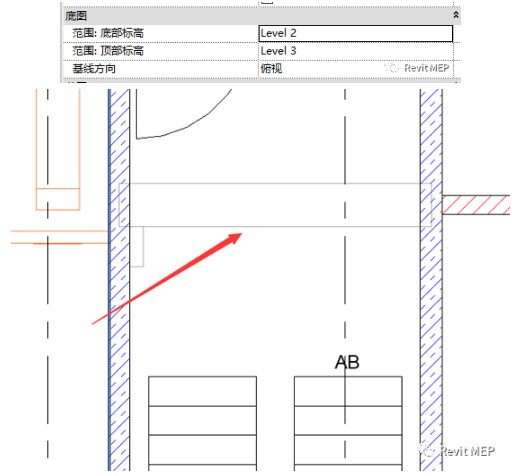

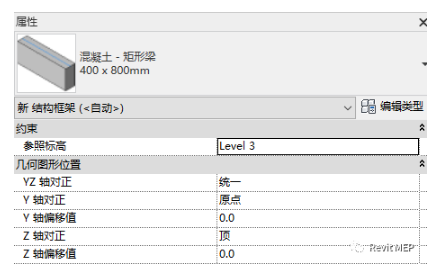

    例如：我們希望在level2平面顯示頂部的結構梁，使用底圖的話就很方便：

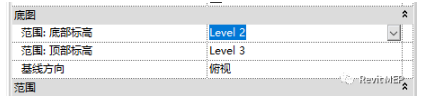

    將“范圍：頂部標高”設為level3即可顯示原本不可見的梁。

    否則的話就要不斷去改剖切范圍，也會影響其他圖元的顯示和樣式。

    不過底圖的范圍沒法設置偏移，所以需要顯示特定范圍（例如-500）的圖元，就需要單獨創建一個標高。

    還要注意底圖內部存在遮擋，有的時候會看不見視圖范圍外的構件。

    例如我們將范圍設為level1~level3時，同時將視圖深度設為0，此時1層圖元會被2層樓板遮擋，因為他們都是底圖范圍內的圖元：

    2）底圖可以控制查看方向

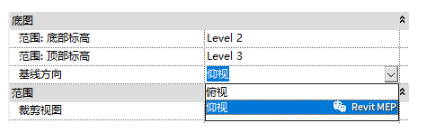

    底圖還有一點非常靈活的，就是可以切換底圖的查看方向（注意這里只影響底圖范圍的查看方向）。

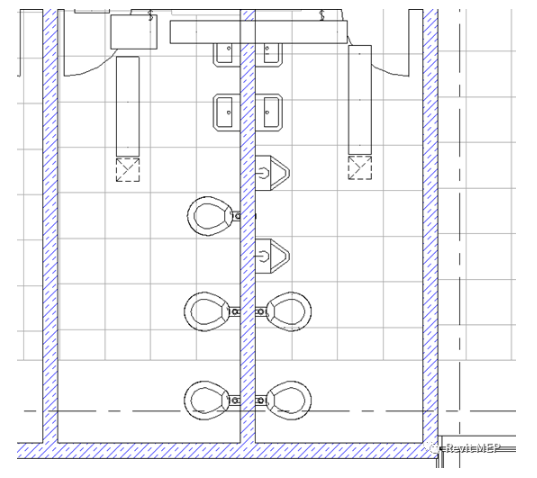

    例如切換至仰視以后，我們可以清晰得看到天花板紋理：

    平面視圖和天花板投影平面的方向基本都是固定向下和向上；

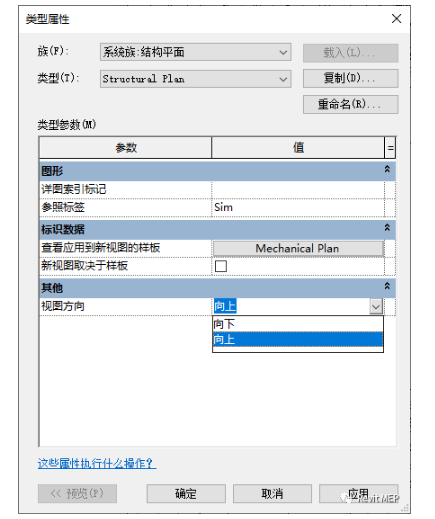

    只有結構平面可以設置“類型屬性”中的視圖方向控制。

    不過這些都是和視圖本身作用相關的永久屬性，不適合因為查看經常調整，因此使用底圖更為方便：

    其他方面，“鏈接文件”也可以被設為底圖；底圖還有隱藏族文件內部的注釋等圖元來減少干擾等等的作用。

    總結一下：底圖更適用于顯示查看跨層構件，即用于將工作范圍外的圖紙來作為底圖進行參照而設計的！

    工具因人而異，更好地理解revit才能更好地發揮其價值，你怎么看呢~
