    使用Revit進行項目創建時，不同專業間通常需要一種協同方法來進行溝通，以滿足設計需要，在Revit中，它提供了兩種協同方式可以供我們選擇，分別是中心文件的協作方式和鏈接模式。

    方案一：中心文件

    中心文件模式，是一種較為理想的協作模式，它的協作方法是以中心文件為基礎，所有專業設計人員在同一個中心文件中進行項目設計和模型搭建，通過創建工作集，各專業與各專業內細分專業都可以控制自己專業內的構件權限，以避免被其他專業或者非相關人員進行編輯和修改，所有的設計過程始終在一個模型內完成，當設計過程結束后，可以直接獲得設計模型。

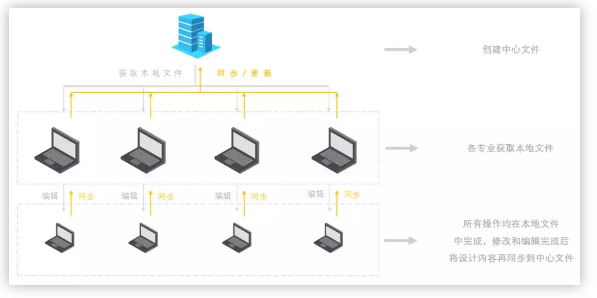

    各專業從中心文件獲取最新的設計文件，同時將自己的設計信息同步到中心文件中。

    工作流程

    1、由團隊負責人創建帶有基準信息的中心文件，并將關鍵工作集控制權把控在自己手中。

    2、各設計人員通過中心文件創建本地文件，并創建各自工作集（工作集可以由團隊負責人創建分配，也可以由設計人員自行創建，但都必須要遵循統一的任務拆解原則和命名原則）

    3、各設計人員編輯和修改本地文件后，同步更新到中心文件，一般不允許直接編輯中心文件，防止中心文件損壞。

    4、定期備份關鍵文件（比如定期備份中心文件）

    5、中心文件導出，交付。

    中心文件模式，具有良好的即時性的特征，對于團隊溝通與協調較為有益，但由于使用中心文件模式進行協同的過程中，各專業會創建很多工作集，容易導致工作集權限頻繁交叉的問題，同時在不斷更新模型的過程中，中心文件模型文件會變的越來越大，會導致模型越來越卡頓，同時不慎操作會有可能導致中心文件的損壞，如果考慮使用中心文件模式，需要同時考慮以上因素。

    方案二：鏈接

    鏈接，是一種類似于CAD中參照?qǐng)D紙的協同方法，各專業根據需要鏈接其他專業模型作為自己的設計參照，并在這個基礎之上進行設計和建模。各專業之間的模型各自獨立，相互不影響，所有編輯和修改工作始終在各自的模型中完成，最后將各專業模型進行合模后獲得設計成果，相比中心文件來說編輯和修改較為方便，靈活性較強。

    工作流程

    1、統一項目基點，若需要分區，需要考慮建立分區場地基點，便于進行合模。

    2、建立基準信息，包括軸網和標高（一般由建筑專業完成）。

    3、根據需要選擇專業模型進行鏈接，此時需要注意鏈接時的對齊選項。

    4、清理各專業模型。

    5、選擇一專業模型做為主模型，鏈接所有專業，進行合模，獲取成果文件。

    鏈接方式，操作簡單，靈活性比較強，相對于中心文件來說即時性較差，溝通較為不靈便，但從另外一方面來說，模型文件大小可控性教強，可以較好的控制最后成果文件的文件大小，同時不存在文件容易損壞的問題，可靠性教強，若采用鏈接方式的話，需要同時考慮以上因素。

    方案三：中心文件+鏈接

    中心文件與鏈接兩種協同方式，各有利弊，所以可以考慮同時使用以上兩種方式來進行協同，優勢互補。

    中心文件模式，專業較多時，容易導致權限交叉混亂，那么可以考慮減少專業數量，將專業控制在大專業內部，例如土建團隊使用一個中心文件，機電團隊使用一個中心文件，即保證了即時性，也盡可能的減小了可能會出現的權限問題。

    由于土建和機電需要進行相互參照，所以可以使用鏈接的協同方式，雙方各自在中心文件中鏈接對方的中心文件即可。

    相較于單獨使用中心文件或者鏈接的協同方式而言，在優勢方面，搭配使用的方式綜合優勢更強，但同時也需要意識到，這種方式同時存在兩種協同方式的弱點。

    結合小編的經驗和了解到的情況來看，由于中心文件的不可靠性，目前大部分BIM團隊選擇使用鏈接的方式進行協同。
