最近有學員問我如何給autocad plant 3d（autocad p&id）里的PID符號添加額外的圖層因為默認的圖層只有那么幾個若設計師需要自己規劃PID符號所屬的圖層那就需要添加，該如何添加呢？

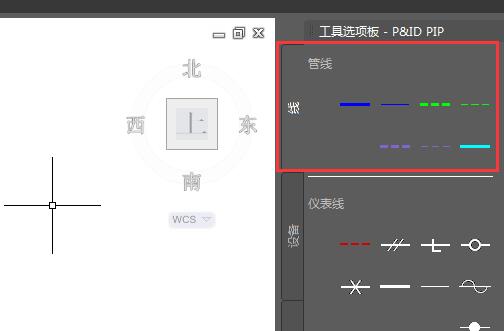

如下圖是軟件自帶的圖層：
那么如何添加自定義的圖層呢，讓PID符號歸屬自定義圖層？
解密：
其實這個圖層是記錄在符號塊存儲的那個dwg文件里，所以只需要在存儲符號塊的dwg圖形文件里添加對應的圖層就可以了！
以下操作為簡單操作：（以軟件自帶螺桿泵為例）
1、選擇符號
2、編輯塊
3、打開圖層特性
添加自定義圖層
4、保存塊
關閉編輯器并保存
保存更改
5、編輯符號選擇自定義的圖層，大功告成
選擇圖層
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
