前面我們講了AutoCAD Plant 3d 里管道和設備元件的端碼類型，根據不同的端碼類型可以有多種連接方式！

那么怎么設置呢？

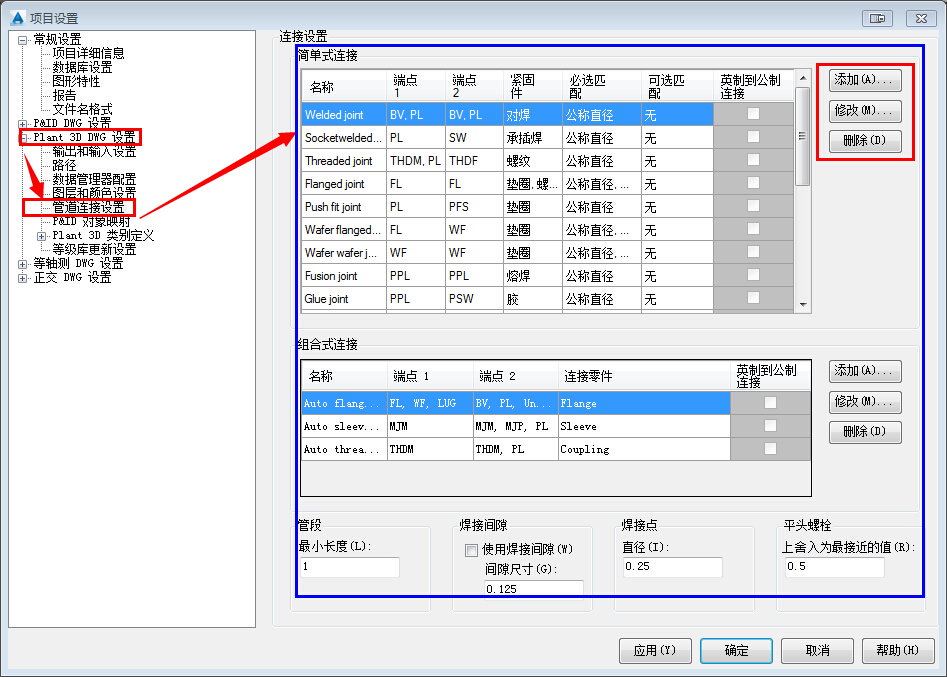

1、打開項目設置

2、找到“Plant 3D DWG設置  —  管道連接設置”

3、你可以對連接方式進行：添加、修改、刪除等操作！

在我們布置管道的時候軟件會去判斷，我們所繪制的管道與管道相連、或管道與設備相連、管件與管道相連等等....，軟件會根據連接兩端的端碼類型進和上述設置進行匹配若這連接兩端的端點匹配形式在上述設置中存在，那么就可以進行連接，并且添加相應的緊固件

例如：
 當為法蘭連接的時候會添加墊圈及螺絲組（當然這些也是上面進行設置，你可以自己定義）但這部分只是添加占位符在三維模型可能沒有體現，但在BOM中可以體現！

在連接設置里分為簡單連接和組合式連接：

簡單連接：

用于將管道固定在一起的緊固件（例如焊接或螺栓組）。軟件提供了默認的簡單式連接類型（例如焊接連接、法蘭連接和承插連接），用于連接具有匹配公稱直徑的管道。簡單式連接中還會指定用于支撐連接的零件（例如：墊圈）。

允許管道進行連接的連接元件或接頭（例如：帶頸對焊法蘭）。默認的組合式連接類型包括“自動法蘭”，這種類型會在管道和管件的直徑、壓力等級以及密封面相匹配時添加法蘭連接元件。

注：
1、 哪怕我們等級中有法蘭，當滿足“自動法蘭”條件的時候軟件會自動添加法蘭，法蘭的類型為上述設置中設置的，若等級庫中有法蘭則采用等級庫中的法蘭進行連接！
2、無法自定義簡單式連接中可用的緊固件列表。另外，不能添加到 Plant 3D 類別定義
