今天小編和網友們一起學習下，如何使用晨曦BIM翻模插件在Revit中進行快速翻模，提高翻模效率。今天我們主要學習的內容是翻模構件轉化時如何進行CAD鏈接以及軸網轉化。下面我們一起來上手一下~
一、我們翻模是建立在CAD圖紙上進行翻模的，圖紙的準確性，或多或少影響者我們翻模的精度和準度。1、在使用翻模插件時，我們要新建一個工程，必須先保存工程和進行工程設置后，才能使用翻模操作。2、進行圖紙分割、把圖紙鏈接到相應的樓層平面。點擊鏈接CAD，在插入CAD圖紙的時候要注意修改導入單位，一般我們是用“毫米”。“定位”一般選擇中到中或者是原點到原點。
二：快速軸網轉化

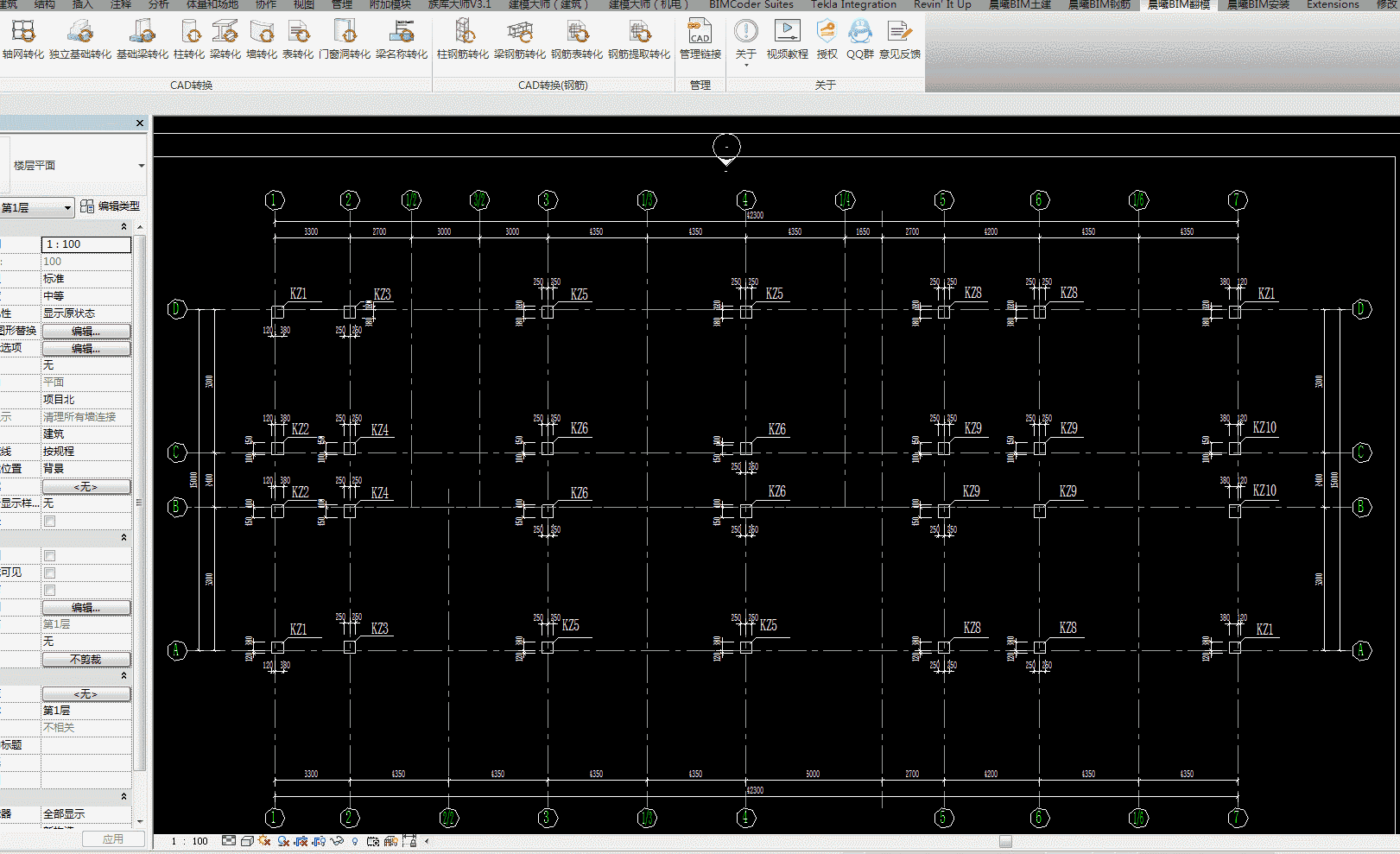

完成好圖紙鏈接之后，接下來我們看下如何進行軸網轉化。1、我們是要提取CAD圖紙中的軸符、軸線圖層，轉化為Revit中的軸網。2、點擊“軸網轉化”后，我們先進行軸符圖層的提取，提取到的內容會自動隱藏，確認提取完后，按Esc鍵或鼠標右鍵取消退出。然后進行軸線圖層的提取，提取完之后按Esc鍵或鼠標右鍵取消退出。點擊轉化。看顯示是否轉化成功，軸網轉化完成后我們最好將它進行鎖定，防止誤移。順便提醒一下朋友們：每次提取完之后必須要先“取消”才能夠進行下一項內容的提取操作！
具體操作看小視頻演示：
