Revit中制作鏤空磚的方法(本例對尺寸未作要求)
對于鏤空疊磚的墻面，可用窗的族制作、在墻面上挖洞等方法。但如遇到工程量很大時，想要再修改，那將是非常的不方便
因此本例中提供“幕墻+體量+自適應族”的方法制作做鏤空磚，有效的解決上述問題。結果如圖所示。
具體步驟如下及概念分析如下：
1.新建墻體及幕墻，并將幕墻自動嵌入到墻體中

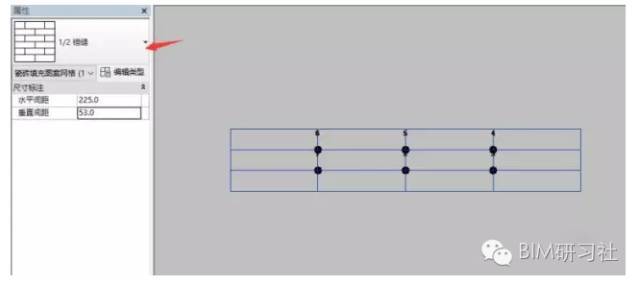

2.創建內建體量，并分割其表面，再選擇1/2錯縫
3.創建“基于填充圖案的公制常規模型”，并對其表面進行更改

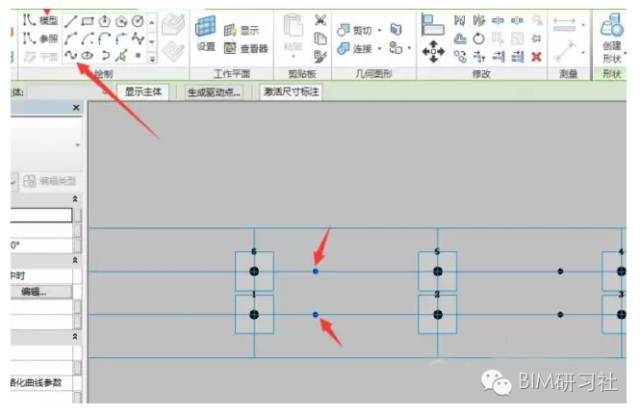

4.添加參照點并使用參照線連接
5.添加寬度參數，并生成模型，更改其材質。
6.將該族載入到項目中，并對間距進行微調，達到如下圖所示結果
建模填充圖案構件：了解建模過程可以有效地改進填充圖案構件的概念設計。
盡管默認的平鋪參照點不會水平移動，但是可以在樣板參照線上添加驅動點來改變幾何圖形。通過繪制的線和幾何圖形，創建拉伸、形狀和空心形狀來給出構件尺寸標注。
盡可能將邊界平鋪條件設置為“空”或“懸挑”。如果設置為“部分”，文件的大小以及由此帶來的內存需求會增加。在這種情況下載入填充圖案構件以及修改已應用了填充圖案構件的概念體量時，花費的時間會比預期時間長。
選擇在處理閉合形狀時將會無縫聯鎖的填充圖案。
使用多個視圖窗口進行處理，使填充圖案構件族的設計工作流更加便利。
