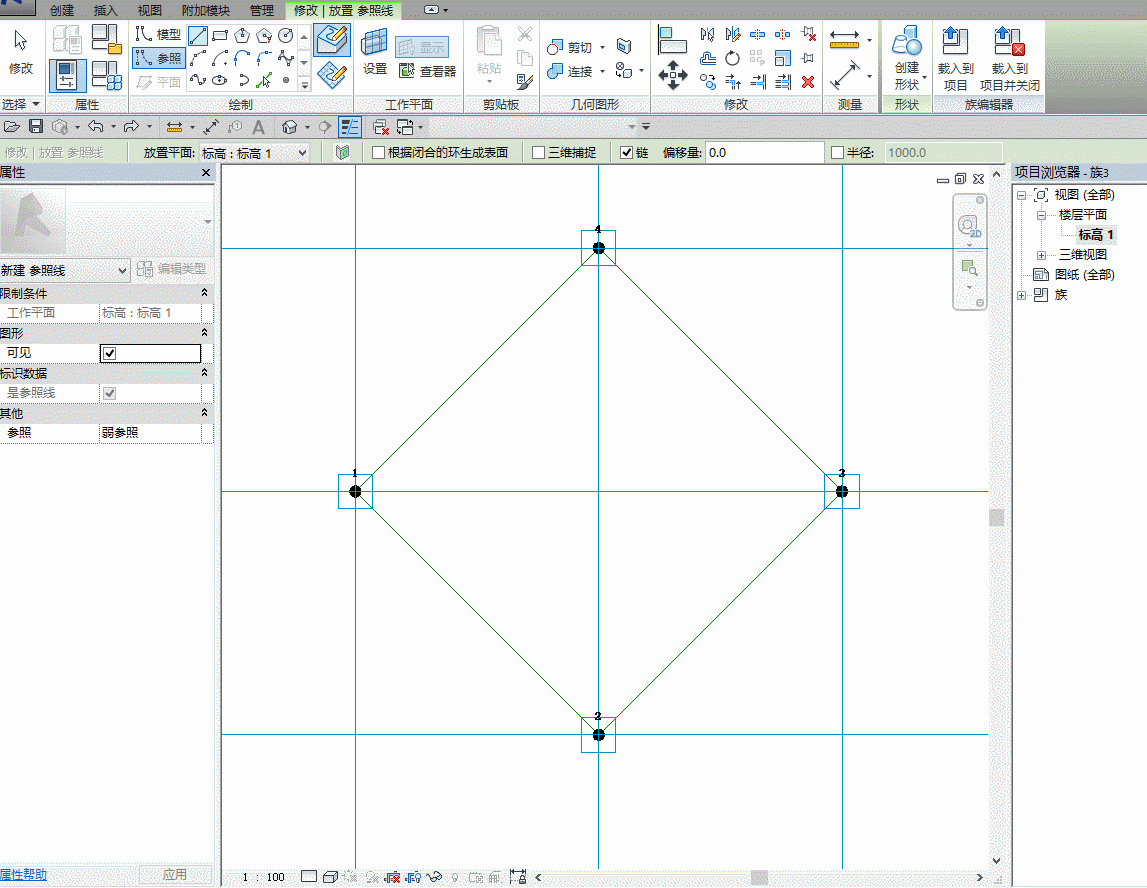

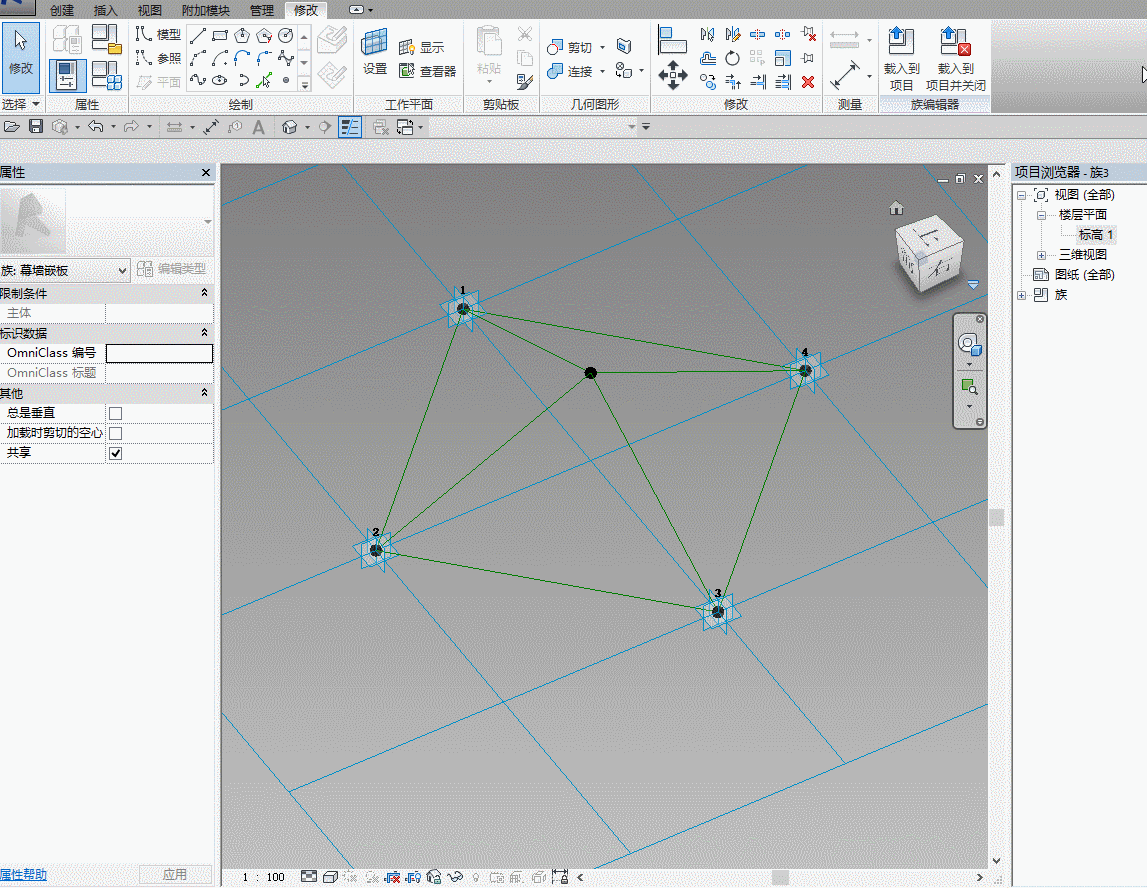

1、新建族-基于填充圖案的公制常規模型。打開樓層平面-標高一，在平面視圖上放置參照點圖元，盡量放置在網格中心位置上。轉到三維視圖點選點圖元并賦予其一定偏移量，然后在修改面板下選擇參照線，并打開三維捕捉如圖所示連接點圖元

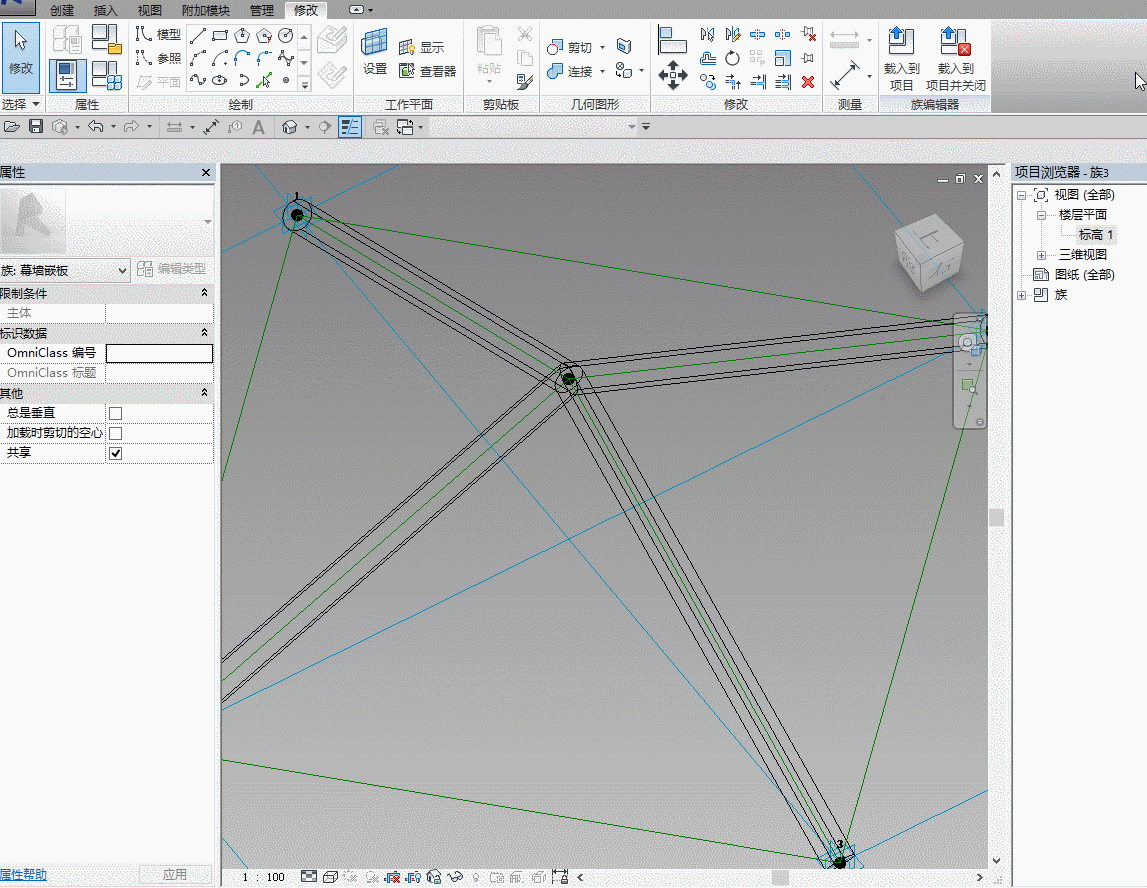

2、在參照線上放置點圖元，選擇模型線-圓命令，設置工作平面繪制如圖所示直徑為100的圓。依次選中圓及其所在參照線，點擊創建形狀，并如圖依次繪制出其余鋼架
3、將模型調至線框模式，方便我們進行下一步操作。選擇模型線-圓命令，鼠標放在點圖元上按Tab鍵切換選擇合適的工作平面，圓半徑輸入300，點擊創建形狀在彈出選項欄里選擇球體，將模型調至著色模式查看實際效果

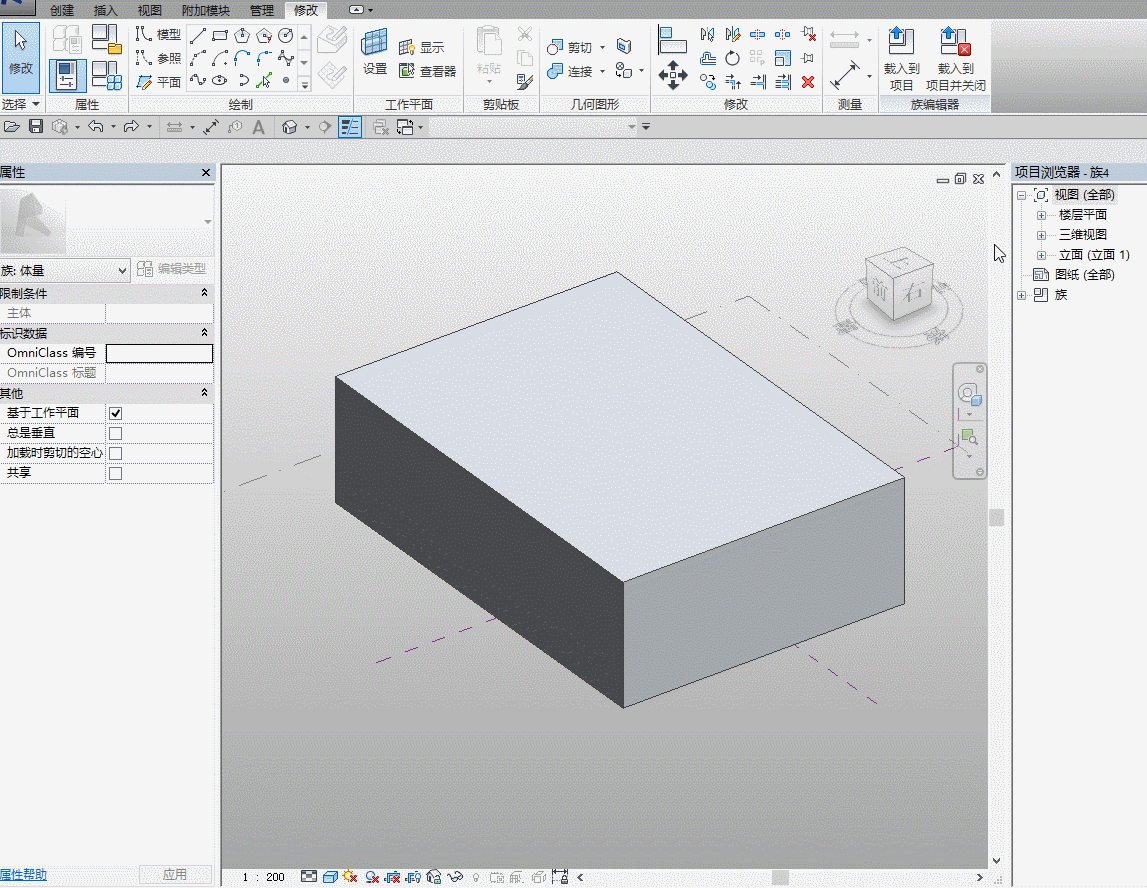

將模型賦予材質并將其載入到體量模型中去
4、選中體量中需要創建鋼構網架的面，選擇分割表面，在屬性欄里下拉找到之前制作好的族文件，便會自動生成如圖所示鋼構網架。
結論:利用基于填充圖案的公制常規模型配合體量，可以制作出較為規整的鋼構網架。
