關于Revit中使用體量創建異型空間網架的方法

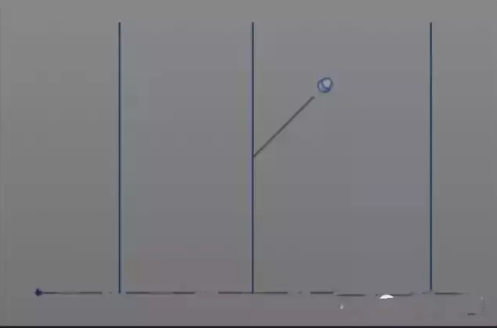

首先新建概念體量，將垂直工作面往左右分別復制一個或多個(根據自己需要創建的模型來定)

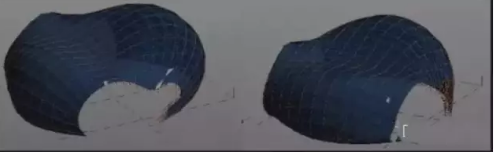

通過設置不同的工作平面，然后在三個平面上分別用樣條曲線分別繪制出自己想要的一個形狀，然后選中三條曲線，創建實心形狀，如下

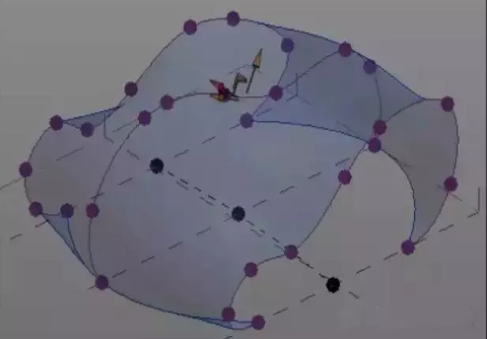

也可以通過‘透視’來再次修改形狀，如下

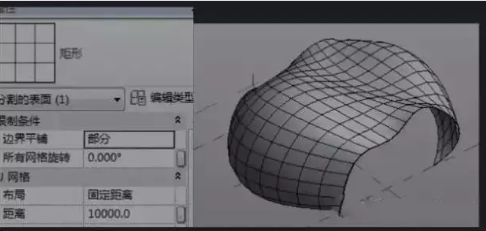

接下來可以來分割網架，可以對網格的形狀及距離進行修改
接著繪制嵌板模型，通過繪制嵌板樣式來達到一個自己想要的形狀;

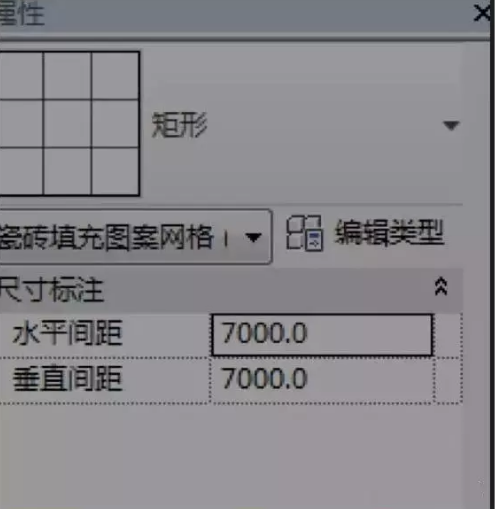

首先新建一個基于公制幕墻嵌板填充圖案，打開后，把底部網格的距離設置成網架分割的距離，如下
接著繪制一個網格嵌板，如下
關于網架嵌板創建步驟如下
第一步，繪制最底部圓柱：在參照線兩端中點畫兩個參照點，再用參照線使其連接(記住設置好工作平面)然后在隨意一端參照點繪制一個垂直的圓形模型線，選中圓與參照線，創建實心形狀;
第二步，在四個四個自適應點上方繪制同樣位置的四個參照點，用參照線使其連接，繪制圓形實心形狀，然后在底部參照線的中點繪制一個參照點，用參照線使其與上方四個參照點連接然后同上一樣繪制圓模型線，選中，創建實心形狀;
(可以自行設置下參數化標簽來控制圓柱大小)
第三步，選中最上方四條參照線，創建面狀實心形狀;
第四步，選中底部中間的參照點，繪制實心圓球形狀;
根據需求來更改添加材質，這樣完成網架的嵌板的創建;載入到網架體量中，在屬性欄中找到嵌板，更改，這樣一個異性網架就完成了。
